37

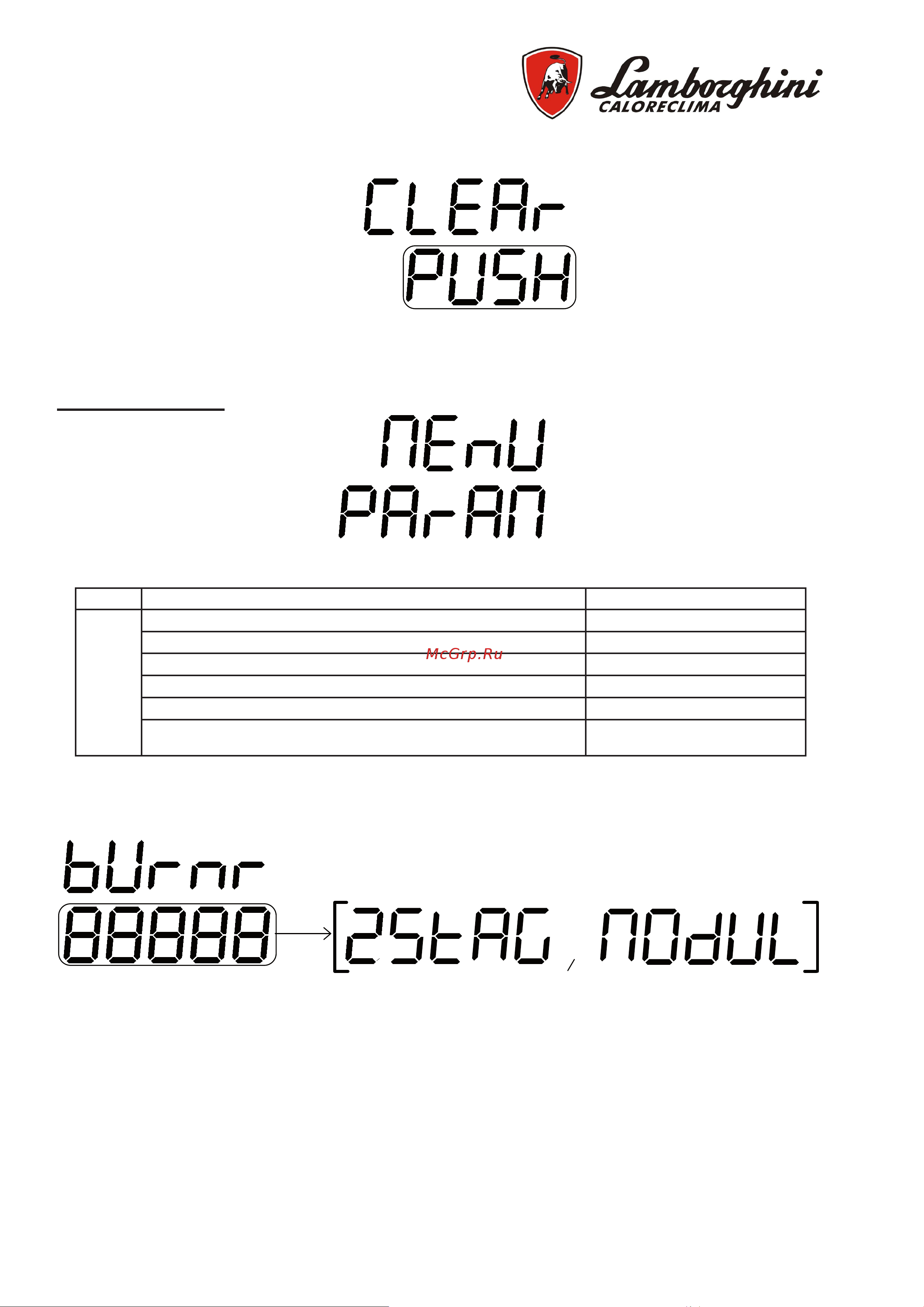

Таким образом появится страница с запросом подтверждения сброса длительностью 5 секунд.
При последующем нажатии кнопки сбрасывается архив отказов и возвращается страница
отображения архива с положения 1 по рабочим часам.
МЕНю ПАРАМЕТРОв
МЕНЮ PARAM организовано, как показано в таблице 4.
ТИП ГОРЕЛКИ
Этот параметр позволяет задать тип управляемой горелки (двухступенчатая или модуляционная).
Нажатием кнопки i выполняется переход к режиму ИЗМЕНЕНИЯ ЗНАЧЕНИЯ ПАРАМЕТРА, при котором
значение отображаемого параметра мигает.
В режиме ИЗМЕНЕНИЯ ЗНАЧЕНИЯ ПАРАМЕТРА используйте кнопки «+» и «–» для изменения значения.
Для сохранения текущего отображенного значения нажмите на кнопку i.
Для выхода из режима изменения параметров без записи в память подождите 10 секунд, не нажимая ни
на какую кнопку или нажмите на кнопку R.
ТИП ДАТЧИКА ПЛАМЕНИ
- неуправляемый параметр -
КОНТРОЛЬ ГЕРМЕТИЧНОСТИ
Можно активировать или отключить процедуру контроля герметичности клапанов безопасности газовой
рампы.
МЕНЮ ОПИСАНИЕ ЗАДАвАЕМЫЕ ЗНАЧЕНИЯ
МЕНЮ
PARAM
Тип горелки 2-ступенчатая/модуляционная
Тип датчика пламени Не управляется
Контроль герметичности ВКЛ./ВЫКЛ.
Время постпродувки 0-255 с
Опережение открытия электромагнитного клапана 1-й ступени 0-80
Опережение открытия электромагнитного клапана 2-й ступени
(не управляется, если установлена модуляционная горелка)
0-80
Мигание
