Нажатием кнопки i выполняется переход к режиму ИЗМЕНЕНИЯ ЗНАЧЕНИЯ ПАРАМЕТРА, при котором
значение отображаемого параметра мигает.
В режиме ИЗМЕНЕНИЯ ЗНАЧЕНИЯ ПАРАМЕТРА используйте кнопки «+» и «–» для изменения значения.
Для сохранения текущего отображенного значения нажмите на кнопку i.
Для выхода из режима изменения параметров без записи в память подождите 10 секунд, не нажимая ни
на какую кнопку или нажмите на кнопку R.

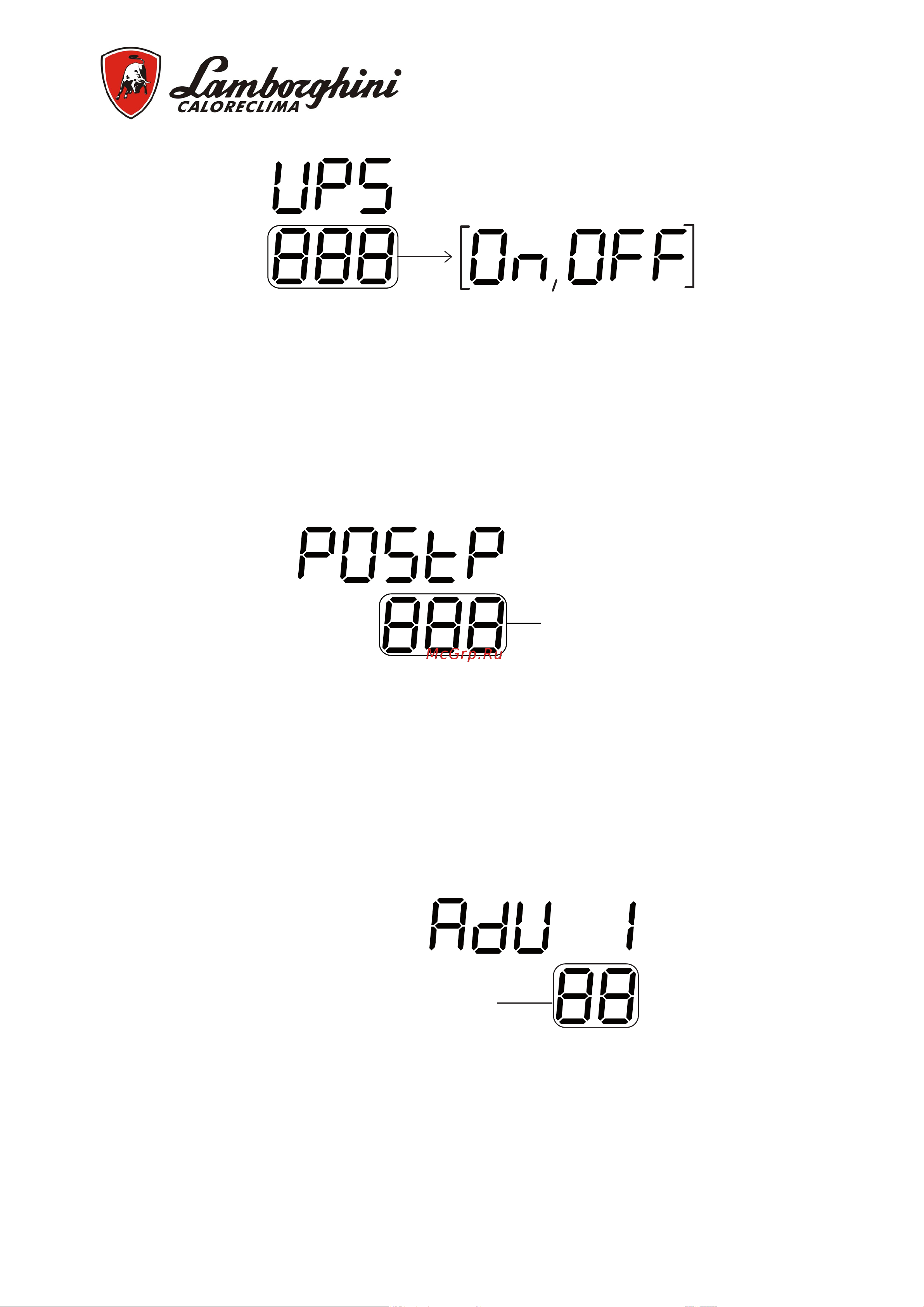

ВРЕМЯ ПОСТПРОДУВКИ
Можно задать время постпродувки на значение от минимальных 0 с (постпродувка отключена) до макси-
мальных 255 с.
Нажатием кнопки i выполняется переход к режиму ИЗМЕНЕНИЯ ЗНАЧЕНИЯ ПАРАМЕТРА, при котором
значение отображаемого параметра мигает.
В режиме ИЗМЕНЕНИЯ ЗНАЧЕНИЯ ПАРАМЕТРА используйте кнопки «+» и «–» для изменения значения.
Для сохранения текущего отображенного значения нажмите на кнопку i.
Для выхода из режима изменения параметров без записи в память подождите 10 секунд, не нажимая ни
на какую кнопку, или нажмите на кнопку R.
ОПЕРЕЖЕНИЕ МОМЕНТА ОТКРЫТИЯ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА 1 СТУПЕНИ
Можно задать опережение момента открытия электромагнитного клапана первой ступени (или минималь-
ной мощности модуляции) на стадии розжига горелки.
Данное опережение может быть задано в диапазоне от 0 до 30% от расхода воздуха на первой ступени
(или минимальной мощности модуляции).
Точнее, после завершения продувки на основании этого заданного параметра воздушная заслонки будет
остановлена не в положении первой ступени (или минимальной мощности модуляции),
а не доходя до него; после чего будет активирован электромагнитный клапан первой ступени (или мини-
мальной мощности модуляции).
Таким образом розжиг горелки будет лучшим и осуществляться с меньшим избытком воздуха на горение.
После обнаружения сигнала пламени заслонка сразу же переводится в положение первой ступени (или
минимальной мощности модуляции).
Описанная последовательность позиционирования воздушной заслонки действительна только для стадии
Время
постпродувки
в секундах
Значение параметра
(от 0 до 30)
