39

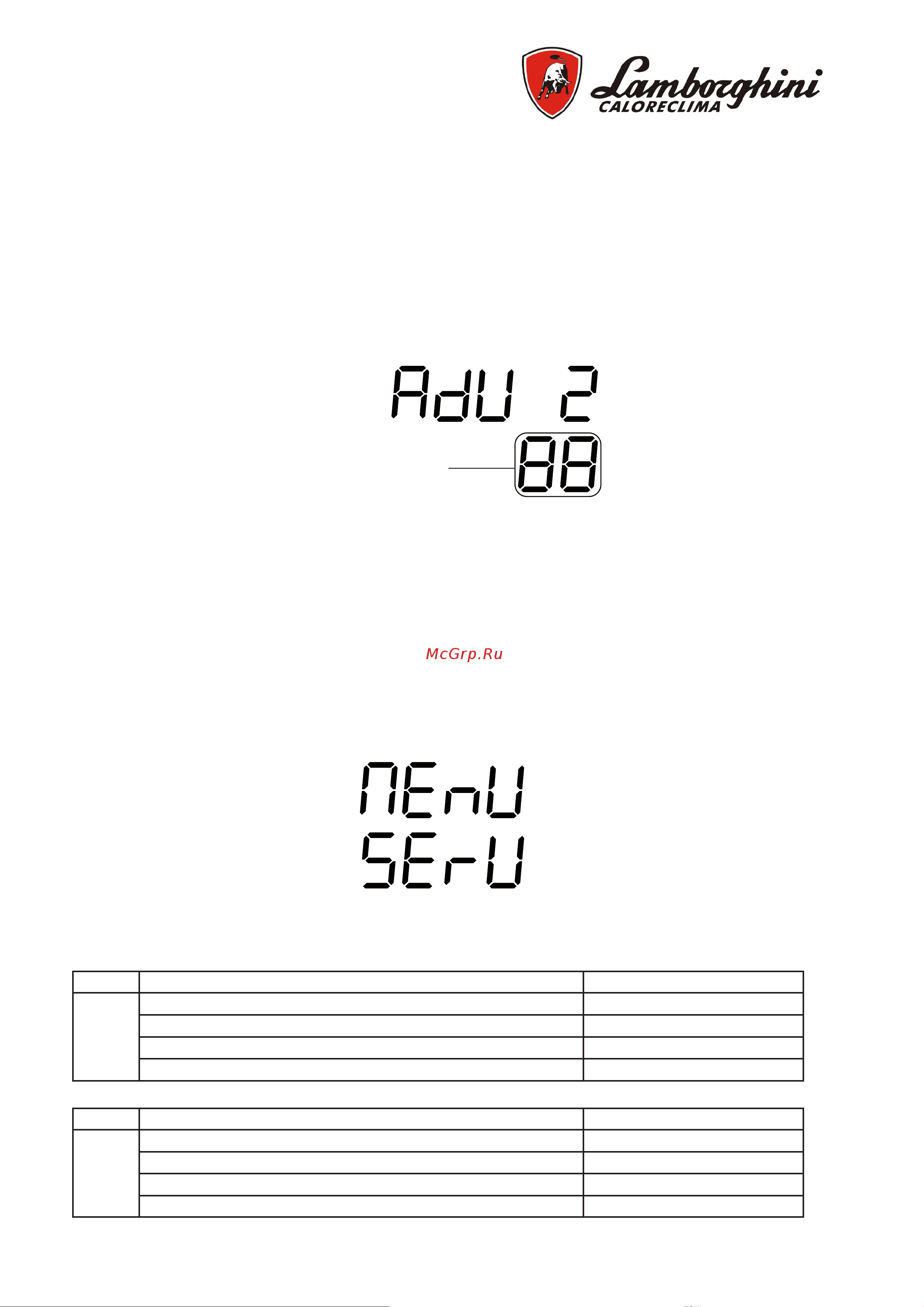

Данное опережение может быть задано в диапазоне от 0 до 30% от расхода воздуха на второй ступени по
отношению к первой.
Опережение = 0: электромагнитный клапан второй ступени открывается на заданное положение (кулачок
второй ступени).
Опережение = 30: открытие электромагнитного клапана второй ступени происходит до заданного положе-
ния воздуха (максимальное устанавливаемое значение).
Точка активации электромагнитного клапана второй ступени совпадает с точкой отключения в момент пе-
рехода со второй на первую ступень.
Нажатием кнопки i выполняется переход к режиму ИЗМЕНЕНИЯ ЗНАЧЕНИЯ ПАРАМЕТРА, при котором
значение отображаемого параметра мигает.
В режиме ИЗМЕНЕНИЯ ЗНАЧЕНИЯ ПАРАМЕТРА используйте кнопки «+» и «–» для изменения значения.
Для сохранения текущего отображенного значения нажмите на кнопку i.
Для выхода из режима изменения параметров без записи в память подождите 10 секунд, не нажимая ни
на какую кнопку, или нажмите на кнопку R.
Меню serv (установщика)
В случае двухступенчатой горелки МЕНЮ SERV организовано, как показано в таблице 5.
В случае модуляционной горелки МЕНЮ SERV организовано, как показано в таблице 5b.
Двухступенчатая горелка:
Модуляционная горелка:
розжига горелки, а не для ее регулирования во время работы.
Если вышеописанная функция не требуется, достаточно задать «0» в поле этого параметра.
Нажатием кнопки i выполняется переход к режиму ИЗМЕНЕНИЯ ЗНАЧЕНИЯ ПАРАМЕТРА, при котором
значение отображаемого параметра мигает.
В режиме ИЗМЕНЕНИЯ ЗНАЧЕНИЯ ПАРАМЕТРА используйте кнопки «+» и «–» для изменения значения.
Для сохранения текущего отображенного значения нажмите на кнопку i.
Для выхода из режима изменения параметров без записи в память подождите 10 секунд, не нажимая ни
на какую кнопку, или нажмите на кнопку R.
ОПЕРЕЖЕНИЕ МОМЕНТА ОТКРЫТИЯ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ВТОРОЙ СТУПЕНИ (не управ-
ляется для МОДУЛЯЦИОННОЙ ГОРЕЛКИ)
Можно задать опережение момента открытия электромагнитного клапана второй ступени.
МЕНЮ ОПИСАНИЕ ЗАДАвАЕМЫЕ ЗНАЧЕНИЯ
МЕНЮ
SERV
Работа в ручном режиме 1 ступень - 2 ступень - ВЫКЛ.
Временный останов ВКЛ./ВЫКЛ.
Установка расхода топлива на 1-й ступени (м
3
/ч) 0-255
Установка расхода топлива на 2-й ступени (м
3
/ч) 0-255
МЕНЮ ОПИСАНИЕ ЗАДАвАЕМЫЕ ЗНАЧЕНИЯ
МЕНЮ
SERV
Работа в ручном режиме МИН. - МАКС. - ВЫКЛ.
Временный останов ВКЛ./ВЫКЛ.
Значение параметра
(от 0 до 30)
