23
Работа в режиме непрерывной модуляции
Этот режим обеспечивается подачей соответствующего сигнала сервоприводу воздушной заслонки. С уче-
том этого сигнала горелка может работать в промежуточных положениях между заданной минимальной и
максимальной мощностью.
Непрерывная модуляция необходима для поддержания определенных пределов температуры воды котла
или давления пара.

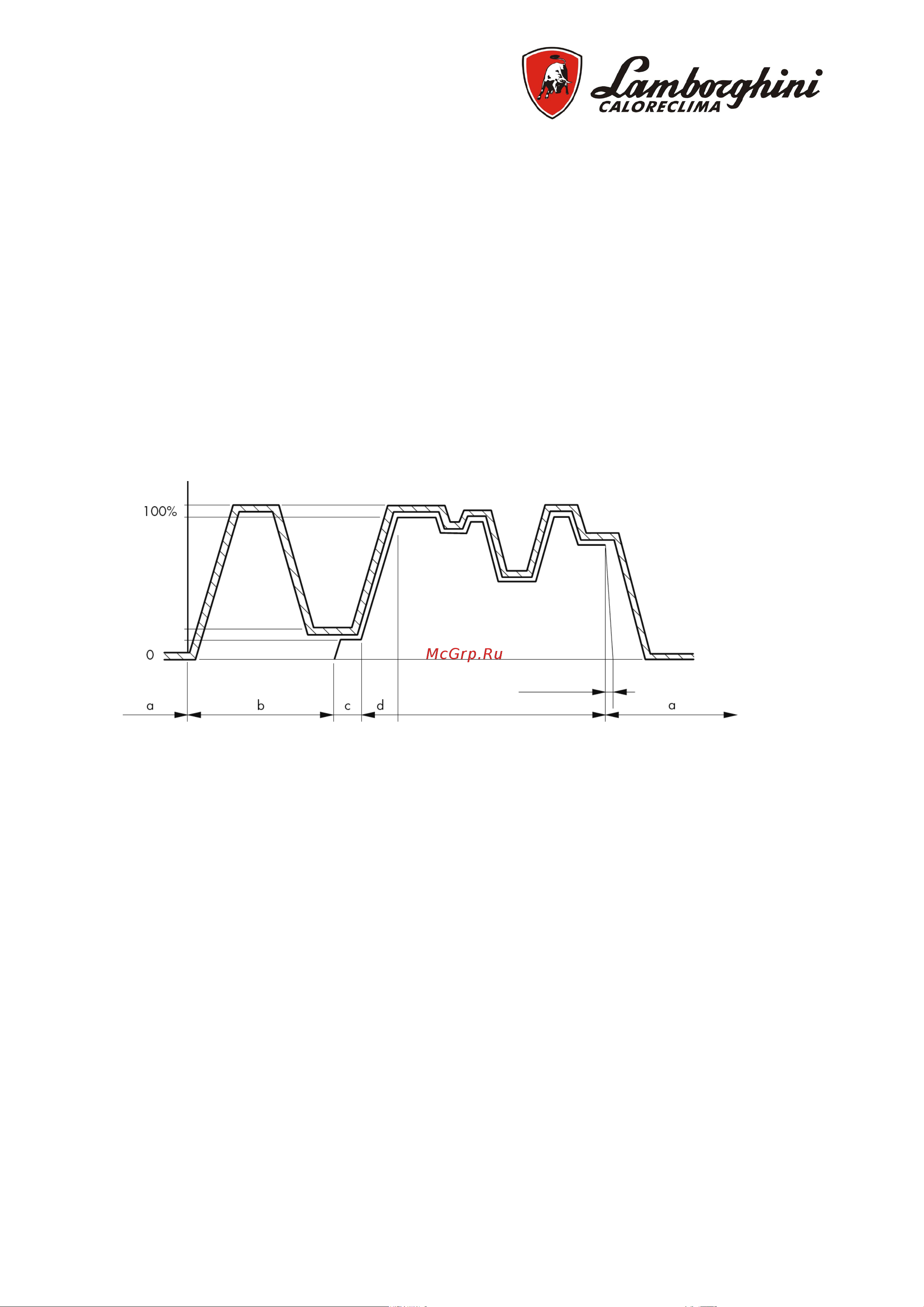

На представленном графике можно увидеть, что стадии останова, продувки, формирования пламени и
перехода на максимальную мощность такие же, как описано в предыдущем пункте.
Действительная модуляция пламени достигается при установке в системе следующих приборов, постав-
ляемых в комплекте по запросу:
- датчика температуры или давления котла LANDIS;
- регулятора LANDIS RWF 40 в кожухе для монтажа в щите;
- преобразователя поля для регулятора, управляемого датчиком котла с калибровкой, соответствующей
шкале самого датчика.
пуск
мин. 30%
воздух
газ
макс. 1 с
работа
время
b) Продувочная последовательность: воздушная заслонка устанавливается в положение максимального
открытия, а затем возвращается к частично закрытому положению, соответствующему расходу при пу-
ске (поток газа всегда закрыт).
c) Последовательность формирования пламени при розжиге: проверяется включение катушек соответ-
ствующих газовых электромагнитных клапанов. Регулятор газа при этом частично открыт, что зависит
от давления воздуха для розжига.
d) Последовательность перехода к основному пламени или на вторую ступень: сервопривод открывает
воздушную заслонку (до настроенного положения максимального расхода), увеличение давления воз-
духа приводит к постепенному росту расхода газа.
e) Последовательность перехода c максимальной мощности на первую ступень: по команде термостата/
реле давления воздуха (регулятора) котла сервопривод начинает закрывать воздушную заслонку.
Последующее уменьшение давления на головке горения приводит к постепенному уменьшению подачи
газа вплоть до достижения его минимального расхода.
Горелка снова переходит с первой ступени на вторую, а затем со второй на первую или полностью оста-
навливается, что всегда зависит от команды, данной регулятором котла сервоприводу.
