Контроль пламени выполняется электродом контроля пламени с использованием явления ионизации.
Цепь усилителя пламени чувствительна к колебаниям постоянного компонента (пост. т.) тока сигнала
пламени.

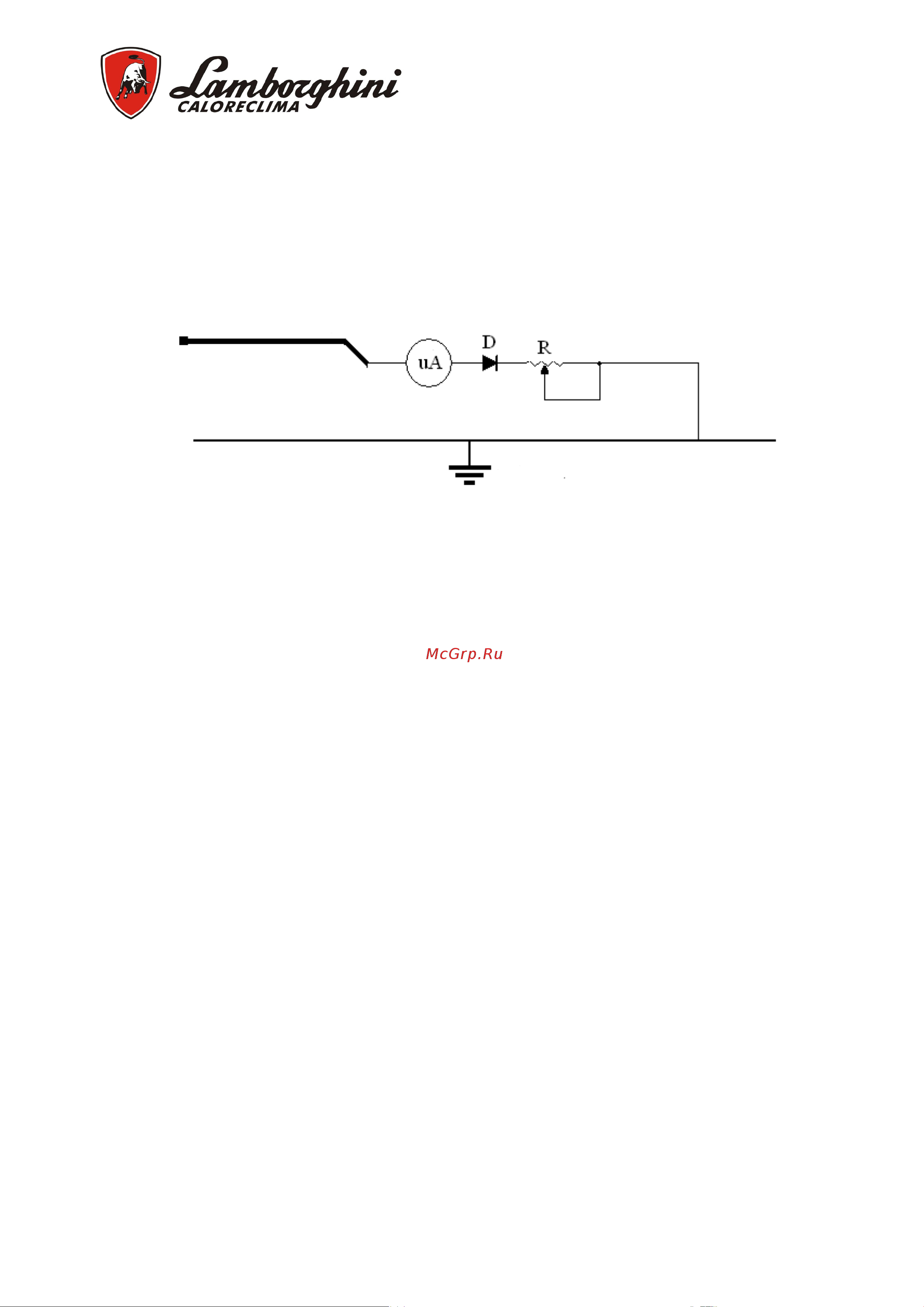

ЦЕПЬ ИСПЫТАНИЯ УСИЛИТЕЛЯ
Максимальная длина провода электрода контроля пламени: 1 м.
Возможное короткое замыкание между электродом контроля пламени и землей не позволяет считать сиг-
нал пламени; контроллер выполнит останов с блокировкой по окончании защитного времени.
Повтор цикла в случае погасания пламени при нахождении в рабочем режиме:
Если пламя гаснет при нахождении в рабочем режиме, агрегат повторяет цикл пуска (макс. 3 повтора
цикла); четвертое последующее погасание пламени в рабочем режиме вызывает останов с блокировкой.
Каждые 510 секунд допускается одно дополнительное пропадание пламени, но также до 4 максимально
возможных последовательных погасаний.
Невозможность пуска из-за постороннего пламени:
При обнаружении системой наличия сигнала постороннего пламени, сигнализируется отказ. Если он не
исчезает менее чем за 10 секунд, происходит останов с блокировкой.
Сигнал пламени не обнаружен по истечении защитного времени:
Если агрегат не обнаруживает сигнала пламени по окончании защитного времени, происходит останов с
блокировкой.
Электрод контроля пламени
