Глава 7 Экраны настройки NAT
Руководство пользователя P-791R v2
100
7.1.2 Назначение NAT
В самой простой форме NAT заменяет исходный IP-адрес в пакете, полученном от
абонента (внутреннего локального адреса), на другой адрес (внутренний глобальный
адрес) перед отправлением пакета на сторону WAN. Когда ответ возвращается, NAT
преобразовывает адрес получателя (внутренний глобальный адрес) обратно во
внутренний локальный адрес перед его отправкой исходному внутреннему хосту.
Обратите внимание на то, что
IP-адрес (локальный или глобальный) внешнего хоста
никогда не изменяется.
Глобальные IP-адреса для внутренних хостов могут назначаться ISP статически или
динамически. Кроме того, можно определять серверы (например, веб-сервер и telnet-
сервер) в локальной сети и делать их доступными для внешнего мира. Если серверы не
определены (для схем трансляции “многие к одному” и “
многие ко многим с
перегрузкой” – см. таб. 24 на стр. 102), NAT обеспечивает дополнительную защиту,
играя роль сетевого экрана. Если серверы не определены, P-791R v2 отфильтровывает
все поступающие запросы, таким образом препятствуя проникновению в сеть
злоумышленников. Для получения дополнительной информации о преобразовании IP-
адреса обращайтесь к RFC 1631, Преобразователь IP- адресов сети (NAT).
7.1.3 Принцип работы NAT
Каждый пакет имеет два адреса – адрес источника и адрес получателя. Для исходящих
пакетов ILA (Внутренний локальный адрес) – исходный адрес в LAN, а IGA
(Внутренний глобальный адрес) – исходный адрес в WAN. Для поступающих пакетов
ILA - адрес места назначения в LAN, а IGA - в WAN. NAT привязывает частные
(локальные) IP-адреса к глобальным уникальным, требуемым для обмена данными
с хостами в
других сетях. В каждом пакете заменяется исходный IP-адрес (а в режимах
"многие к одному" и "многие ко многим с перегрузкой" – также и номер исходного
порта TCP/UDP), после чего пакет пересылается в Интернет. P-791R v2 отслеживает
оригинальные адреса и номера портов, чтобы в поступающих ответных пакетах
восстанавливались исходные значения. Это проиллюстрировано на следующем рисунке.

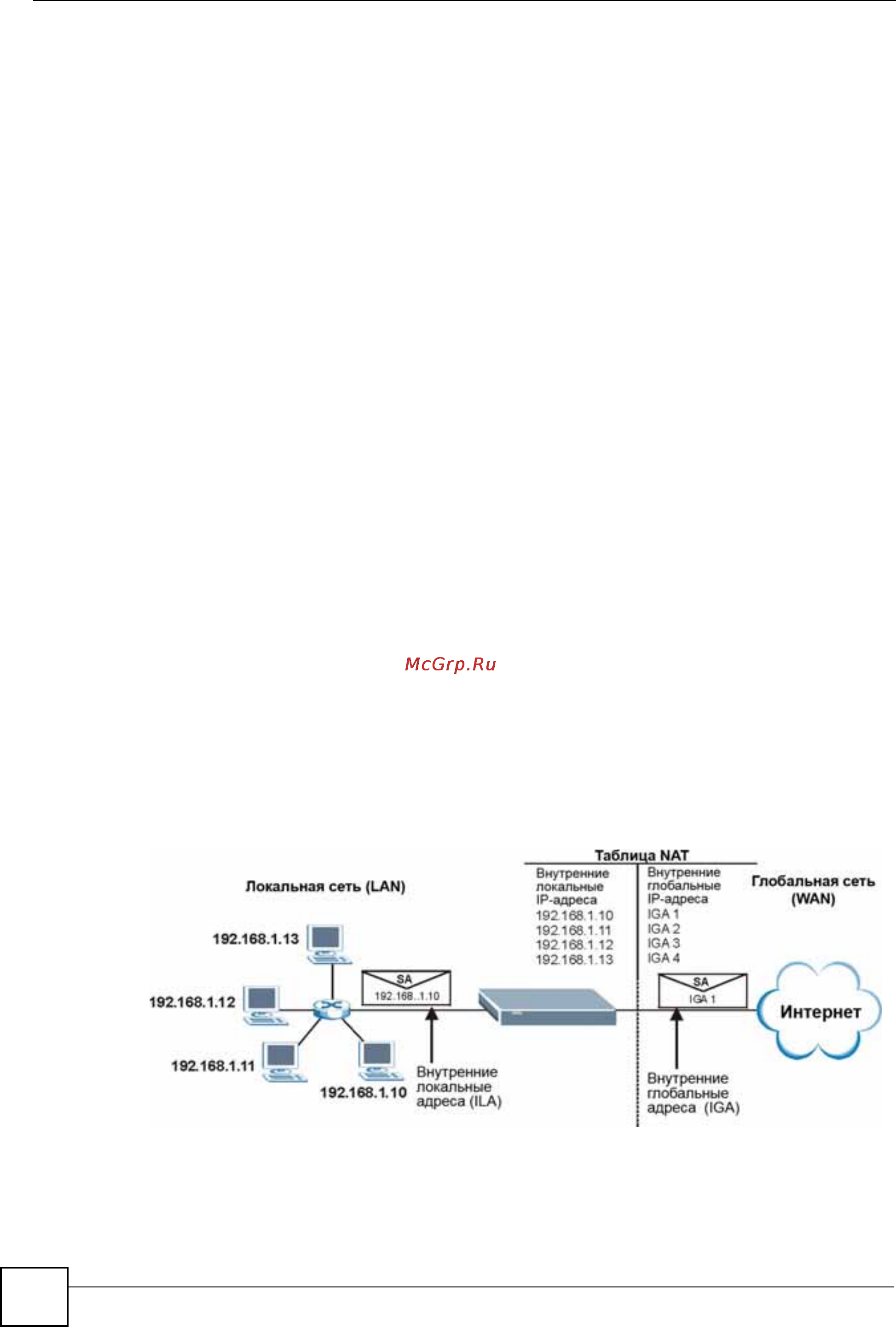

Рис. 40 Принцип работы NAT
