Глава 5 Настройка WAN
Руководство пользователя P-791R v2
77
5.5.2 Расширенная настройка дополнительных соединений
Этот экран служит для настройки дополнительных параметров WAN в P-791R v2. На
экране More Connections Edit нажмите кнопку Advanced Setup. Появится
изображенный ниже экран.

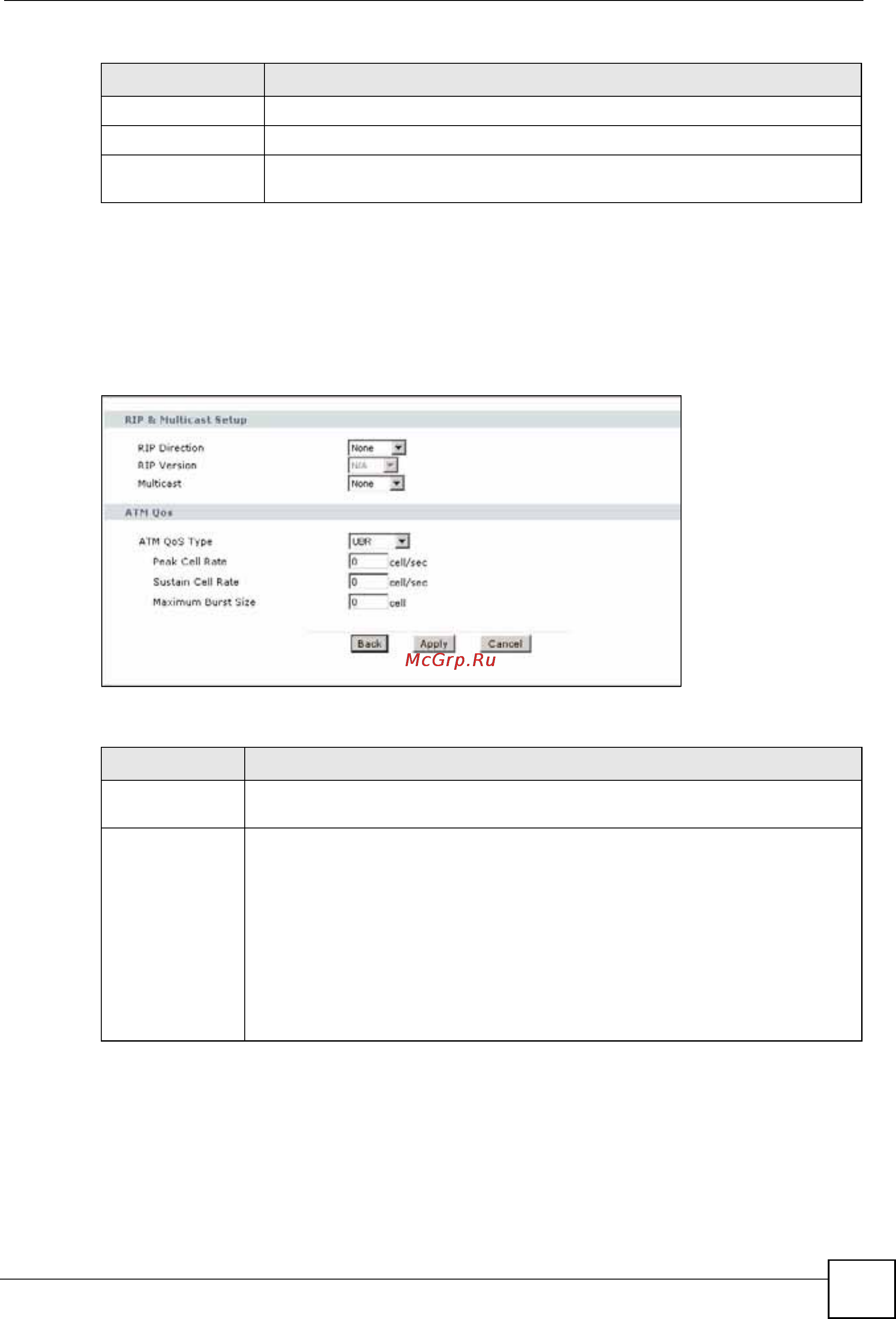

Рис. 27 Экран WAN > More Connections > Advanced Setup
Поля изображенного выше экрана описаны в следующей таблице.
Apply Чтобы сохранить изменения, выберите Apply.
Cancel Если нужно начать настройку заново, нажмите кнопку Cancel.
Advanced Setup Нажмите эту кнопку, чтобы перейти на экран More Connections Advanced
для редактирования дополнительных параметров соединения с WAN.
Таблица 13 Экран WAN > More Connections > Edit (продолжение)
ПОЛЕ ОПИСАНИЕ
Таблица 14 Экран WAN > More Connections > Advanced Setup
ПОЛЕ ОПИСАНИЕ
RIP & Multicast
Setup
RIP Direction RIP (информационный протокол маршрутизации, стандарты RFC 1058 и RFC
1389) позволяет маршрутизатору обмениваться параметрами маршрутизации
с другими маршрутизаторами. Поле RIP Direction управляет процессом
отправки и приема RIP-пакетов. Выберите направление RIP: Both (вход-
выход), In Only (только вход) или Out Only (только выход), None (нет). Если
выбраны значения Both или Out Only, P-791R v2 будет периодически
рассылать таблицу маршрутизации посредством широковещательного
сообщения. Если выбраны значения Both или In Only, устройство будет
объединять получаемые параметры RIP; если выбрано значение None,
устройство не будет рассылать RIP-пакеты и будет игнорировать
поступающие RIP-пакеты.
