Глава 11 Настройка удаленного управления
Руководство пользователя P-791R v2
126
11.1.2 Удаленное управление и NAT
При включенной системе NAT:
• Если настройка выполняется через WAN, укажите IP-адрес P-791R v2 на стороне
WAN.
• Если настройка выполняется через LAN, укажите IP-адрес P-791R v2 на стороне
LAN.
11.1.3 Системный таймер неактивности
Для управления системой установлен интервал неактивности. P-791R v2 автоматически
отменяет регистрацию пользователя, если сеанс управления остается бездействующим
дольше этого периода времени ожидания. Сеанс управления не прерывается при
выполнении опроса на экране статистики. По умолчанию он равен пяти минутам.
Настройка этого интервала и запрет разъединения по неактивности описаны в разд.
13.1.2 на стр. 149.
11.2 WWW
Этот параметр позволяет настроить параметры веб-интерфейса для удаленного
управления P-791R v2. Чтобы перейти на экран WWW, выберите Advanced > Remote
MGMT.

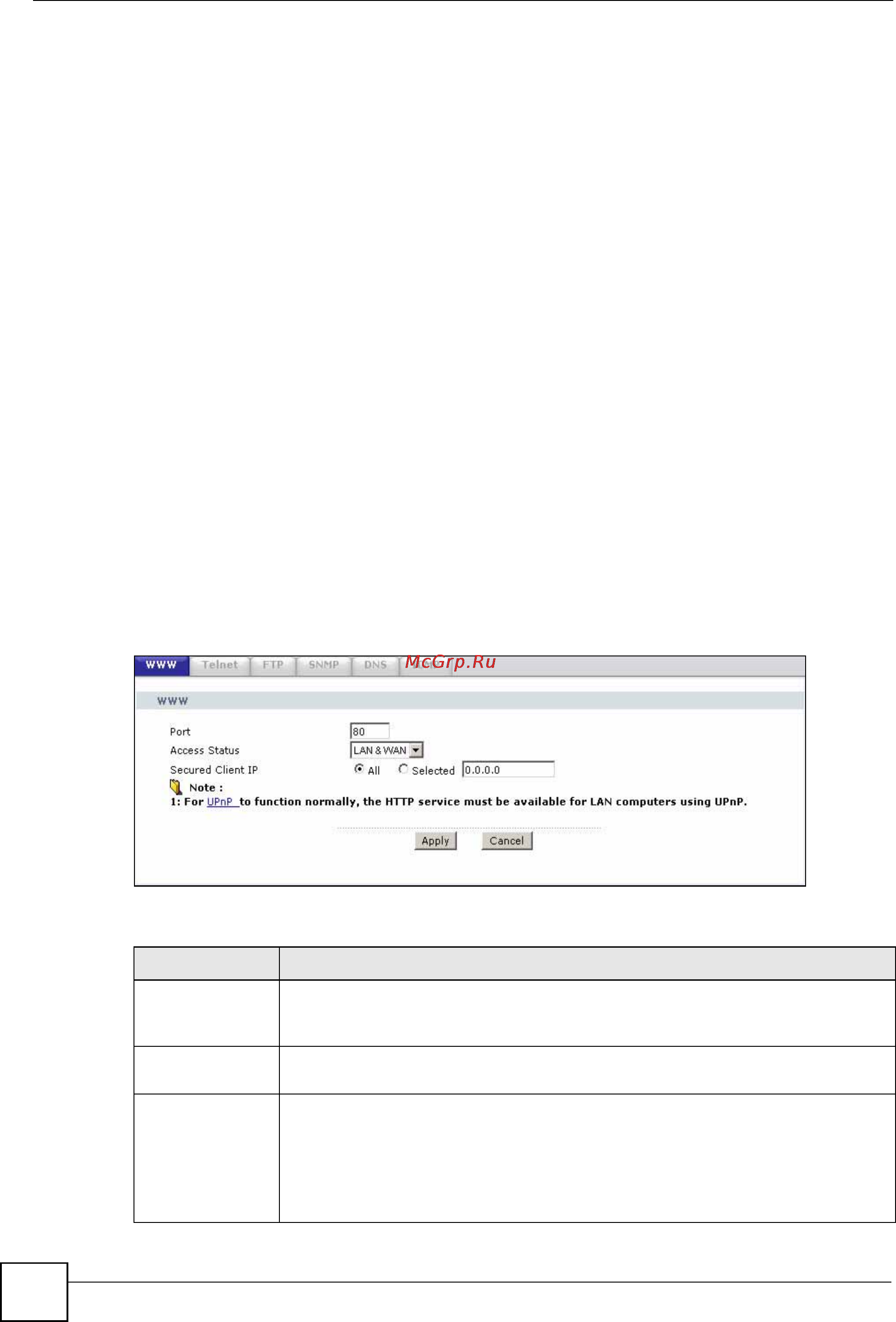

Рис. 53 Экран Remote MGMT > WWW
Поля изображённого выше экрана описаны в следующей таблице.
Таблица 34 Экран Remote MGMT > WWW
ПОЛЕ ОПИСАНИЕ
Port При необходимости можно изменить номер порта сервера для службы,
однако следует использовать тот же самый номер порта для применения
данной службы в целях удаленного управления.
Access Status Выберите интерфейсы, через которые компьютер может получать доступ
к P-791R v2 с использованием данной службы.
Secured Client IP Защищенный клиент – это "доверенный" компьютер, которому разрешается
обмениваться данными с P-791R v2, используя эту службу.
Выберите All, чтобы разрешить любому компьютеру получать доступ
к P-791R v2 посредством этой службы.
Выберите Selected, чтобы доступ к P-791R v2 посредством данной службы
был разрешен только компьютеру с указанным IP- адресом.
