Глава 16 Диагностика
Руководство пользователя P-791R v2
166

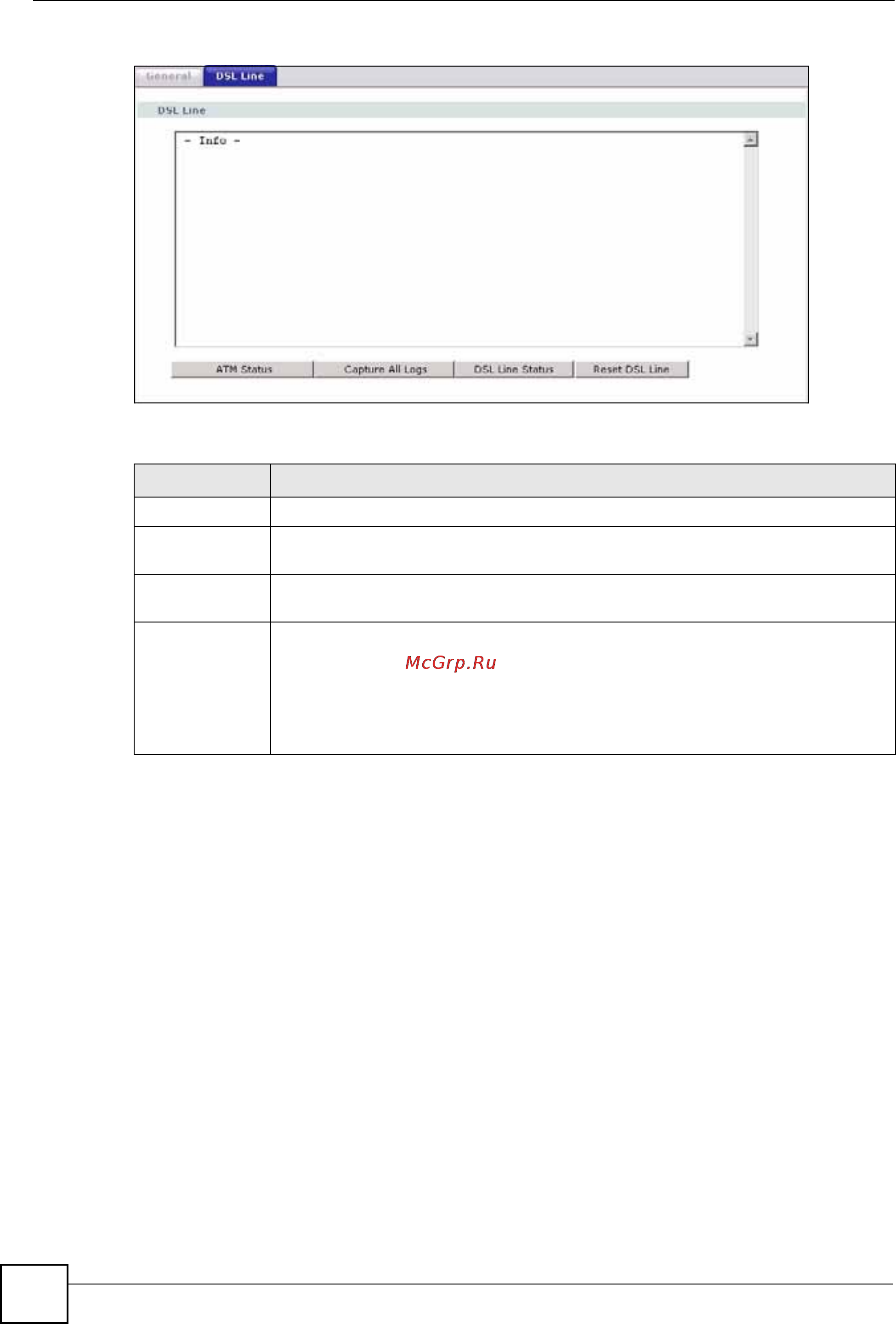

Рис. 90 Экран Diagnostic > DSL Line
Поля изображённого выше экрана описаны в следующей таблице.
Таблица 50 Экран Diagnostic > DSL Line
ПОЛЕ ОПИСАНИЕ
ATM Status Нажмите эту кнопку, чтобы просмотреть состояние ATM.
Capture All Logs Нажмите эту кнопку, чтобы просмотреть все сообщения в журналах, связанные
с DSL-линией.
DSL Line Status Нажмите эту кнопку, чтобы просмотреть рабочие параметры DSL-порта
и распределение битовых полос.
Reset DSL Line Нажмите эту кнопку, чтобы сбросить DSL-линию. После этого в крупном
текстовом поле над этой кнопкой будет высвечиваться ход выполнения
и результат операции, например:
"Start to reset DSL
Loading DSL modem F/W...
Reset DSL Line Successfully!"
