Глава 2 Знакомство с веб-конфигуратором
Руководство пользователя P-791R v2
43

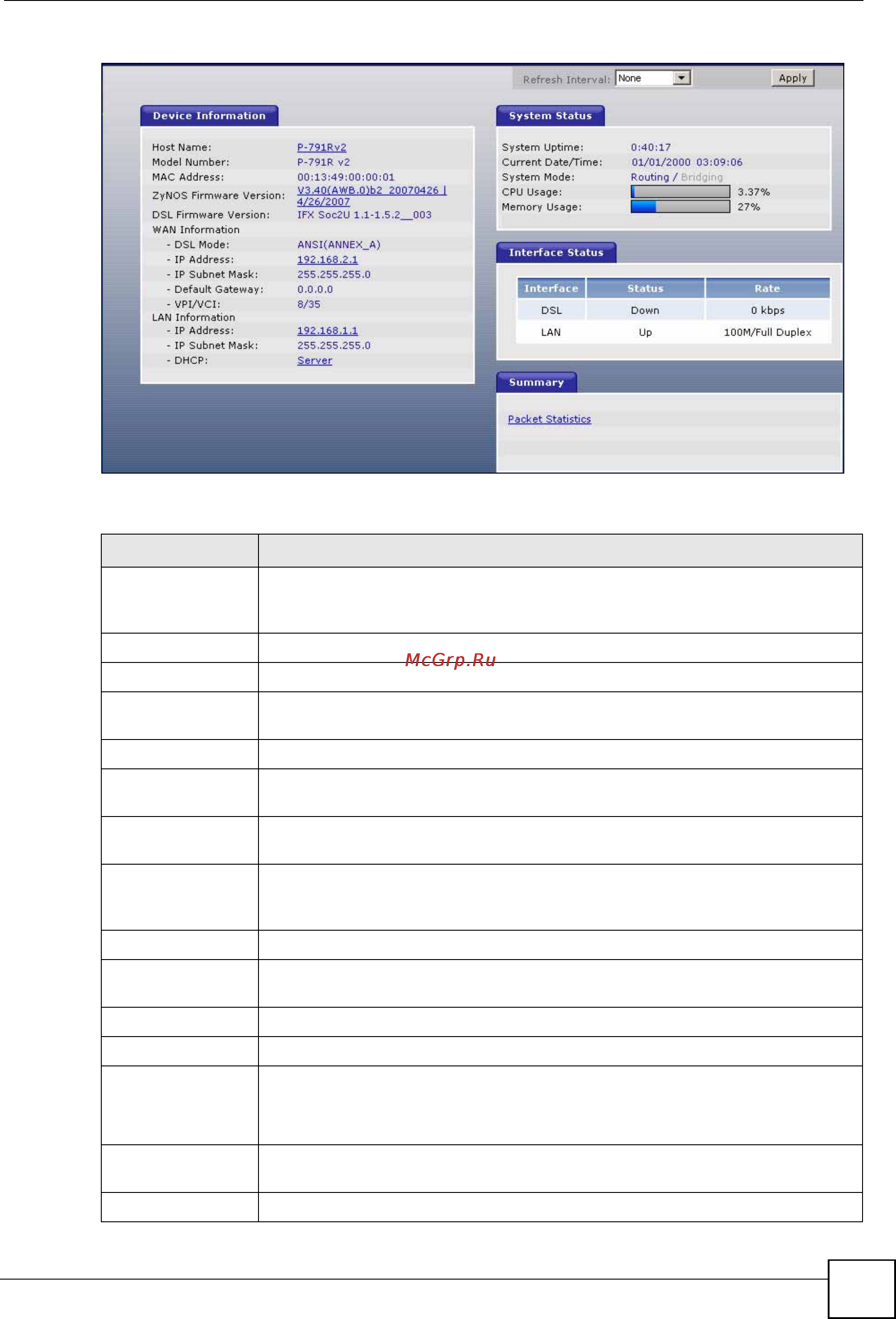

Рис. 8 Status
В следующей таблице описаны поля экрана Status screen.
Таблица 3 Экран Status
ПОЛЕ ОПИСАНИЕ
Refresh Interval В раскрывающемся списке выберите число секунд, чтобы автоматически
обновлять статистику на экране с заданным интервалом, или None, чтобы
отключить автоматическое обновление.
Apply Выберите эту кнопку, чтобы обновить статистику на экране.
Device Information
Host Name Это имя системы, введенное в поле System Name на экране Maintenance >
System > General. Оно необходимо в целях идентификации.
Model Number В
этом поле отображается наименование модели P-791R v2.
MAC Address В этом поле отображается уникальный MAC или Ethernet-адрес
P-791R v2.
ZyNOS Firmware
Version
Это – версия и дата создания микропрограммы ZyNOS. ZyNOS является
патентованной разработкой сетевой операционной системы ZyXEL.
DSL Firmware
Version
В этом поле отображается версия и дата создания используемой
микропрограммы P-791R v2. Эта информация может потребоваться
техническим специалистам для диагностики неисправностей.
WAN Information
DSL Mode В этом поле отображается стандарт DSL, используемый устройством
P-791R v2.
IP Address
В этом поле указан IP-адрес порта WAN.
IP Subnet Mask
В этом поле отображается маска подсети порта WAN.
Default
Gateway
(Основной
шлюз)
В этом поле отображается IP-адрес шлюза по умолчанию, если он
применим.
VPI/VCI В этом поле отображаются идентификаторы виртуального пути
и виртуального канала, введенные на экране WAN.
LAN Information
