Глава 31 Настройка политик маршрутизации IP
Руководство пользователя P-791R v2
282
31.7 Пример IP-маршрутизации с использованием
политик
Если одна сеть имеет соединения с Интернетом и удаленным узлом, можно
использовать две разные политики: для маршрутизации пакетов WWW в Интернет
и для маршрутизации пакетов FTP в удаленную сеть. Этот пример проиллюстрирован на
следующем рисунке.
Маршрут 1 является маршрутом IP по умолчанию, а маршрут 2 представляет собой
отдельно настроенный маршрут IP.

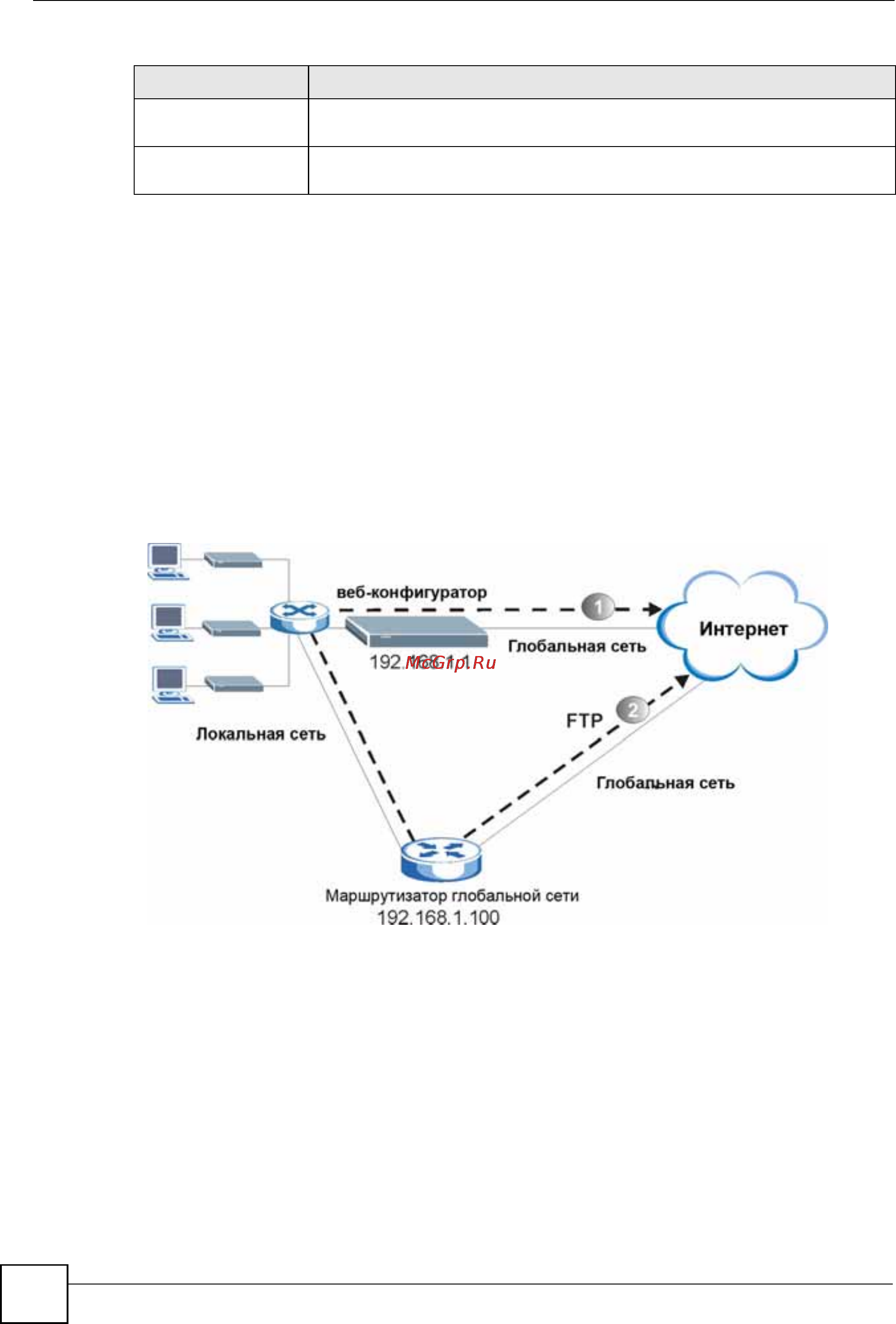

Рис. 188 Пример IP-маршрутизации с использованием политик
Чтобы принудительно перенаправлять пакеты WWW от клиентов с IP-адресами из
диапазона 192.168.1.33 – 192.168.1.64 в Интернет через порт WAN на устройстве
ZyWALL, выполните следующие операции.
1 Создайте правило в меню Menu 25.1 - IP Routing Policy Setup, как показано ниже.
Precedence Укажите новый приоритет исходящего пакета, выбрав одно из значений:
от 0 до 7 или Don't Care (не имеет значения).
Log Чтобы оставлять в системном журнале отметку при выполнении
политики, выберите Yes, нажав пробел и [ENTER].
Таблица 93 Меню 25.1.1: политика маршрутизации IP (продолжение)
ПОЛЕ ОПИСАНИЕ
