Глава 7 Экраны настройки NAT
Руководство пользователя P-791R v2
106

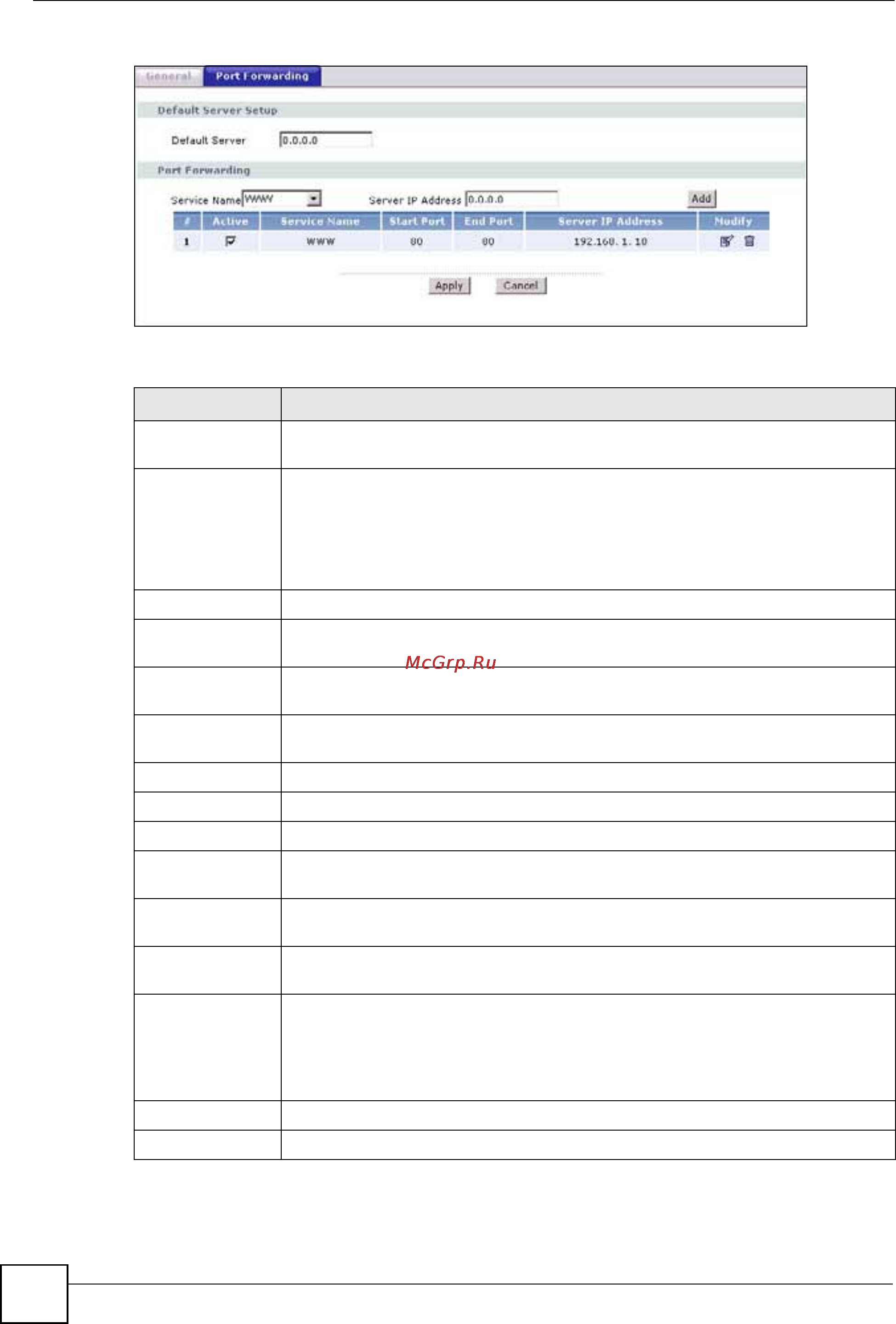

Рис. 44 Экран NAT > Port Forwarding
Поля изображённого выше экрана описаны в следующей таблице.
Таблица 26 Экран NAT > Port Forwarding
ПОЛЕ ОПИСАНИЕ
Default Server
Setup
Default Server В дополнение к серверам для заданных типов сетевых служб NAT
поддерживает сервер по умолчанию. Сервер по умолчанию получает пакеты
для портов, не указанных на этом экране. Если IP-адрес сервера по
умолчанию (Default Server) не указан, P-791R v2 будет отбрасывать все
пакеты для портов, не указанных на этом экране или в настройке
дистанционного управления.
Port Forwarding
Service Name Выберите тип сетевой службы для данного правила. Чтобы перейти на экран
Rule Setup для задания собственных типов служб, выберите User define.
Server IP
Address
Введите IP-адрес сервера для указанной сетевой службы.
Add Нажмите эту кнопку, чтобы добавить правило в расположенную ниже
таблицу.
# В этом поле отображается порядковый номер правила (только для чтения).
Active Отметьте этот флажок, чтобы активировать правило.
Service Name В этом поле отображается название сетевой службы.
Start Port В этом поле отображается первый номер порта, соответствующий данной
службе.
End Port В этом поле отображается последний номер порта, соответствующий данной
службе.
Server IP
Address
В этом поле отображается IP-адрес сервера.
Modify Чтобы перейти на экран для редактирования правила переадресации портов,
щелкните на значке редактирования.
Для удаления существующего правила переадресации портов щелкните на
значке удаления. При удалении одного правила все последующие правила
смещаются вверх.
Apply Нажмите кнопку Apply, чтобы сохранить изменения в P-791R v2.
Cancel Нажмите Cancel, чтобы вернуться к прежнему состоянию настроек.
