Глава 5 Настройка WAN
Руководство пользователя P-791R v2
69

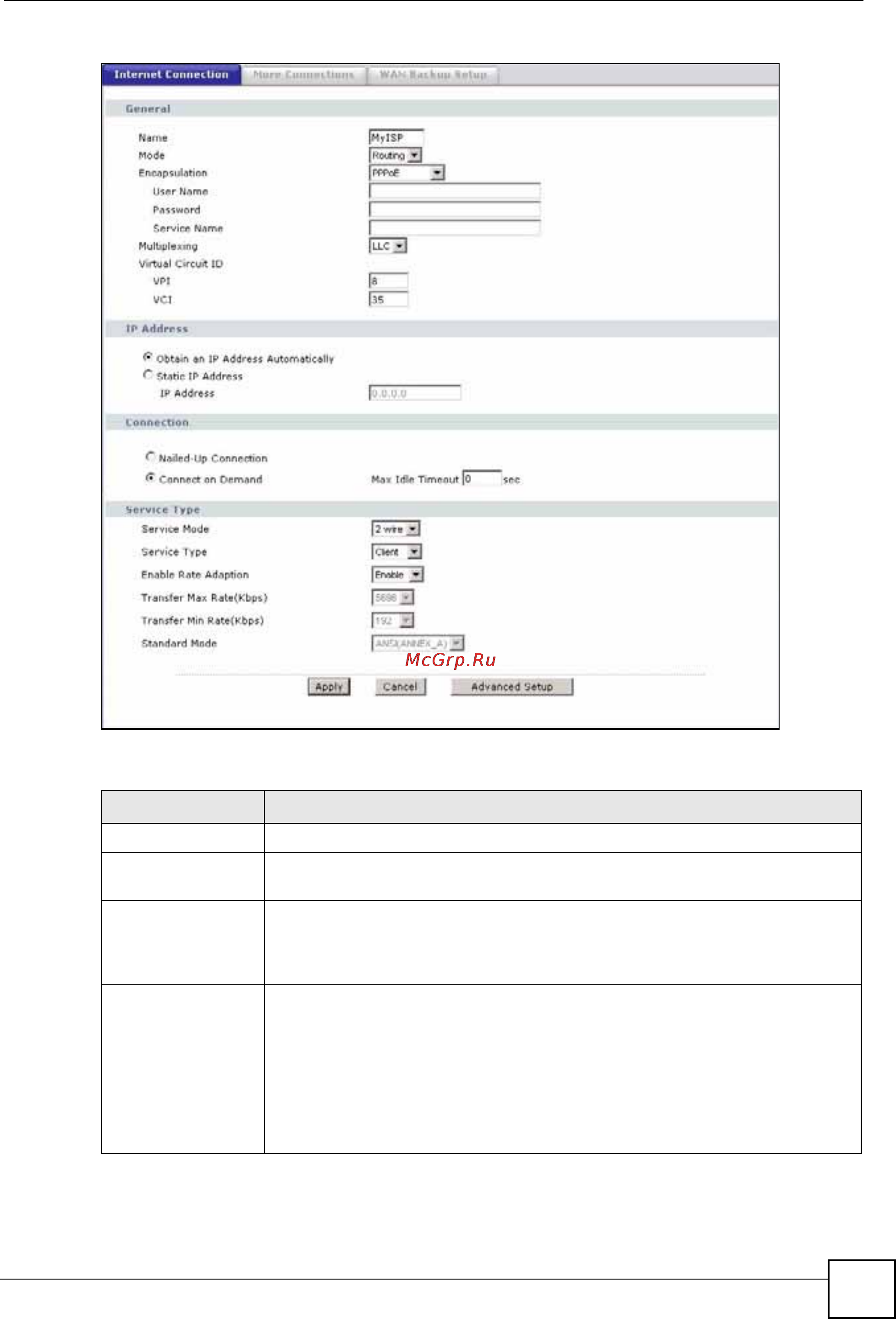

Рис. 23 Экран WAN > Internet Connection
Поля изображенного выше экрана описаны в следующей таблице.
Таблица 10 Экран WAN > Internet Connection
ПОЛЕ ОПИСАНИЕ
General
Name Введите имя поставщика услуг Интернета, например, “MyISP”. Эти
сведения используются только для описания.
Mode Если ваш поставщик услуг Интернета позволяет использовать одну
учетную запись с нескольких компьютеров, выберите режим
маршрутизации – Routing (этот режим действует по умолчанию).
В противном случае выберите режим моста - Bridge.
Encapsulation Выберите тип инкапсуляции, используемый поставщиком услуг Интернета,
из
раскрывающегося списка. Доступные для выбора варианты зависят от
режима, выбранного в поле Mode.
Если в поле Mode выбран режим Bridge, выберите PPPoA или RFC 1483.
Если в поле Mode выбран режим Routing, выберите PPPoA, RFC 1483,
ENET ENCAP или PPPoE.
При установке соединения по схеме “точка – точка” или “точка – две точки”
выберите один из
двух вариантов: ENET ENCAP или RFC 1483.
