Zyxel P-791R v2 [74/378] Редактирование дополнительных соединений
![Zyxel P-791R v2 [74/378] Редактирование дополнительных соединений](/views2/1169424/page74/bg4a.png)
Глава 5 Настройка WAN
Руководство пользователя P-791R v2
74

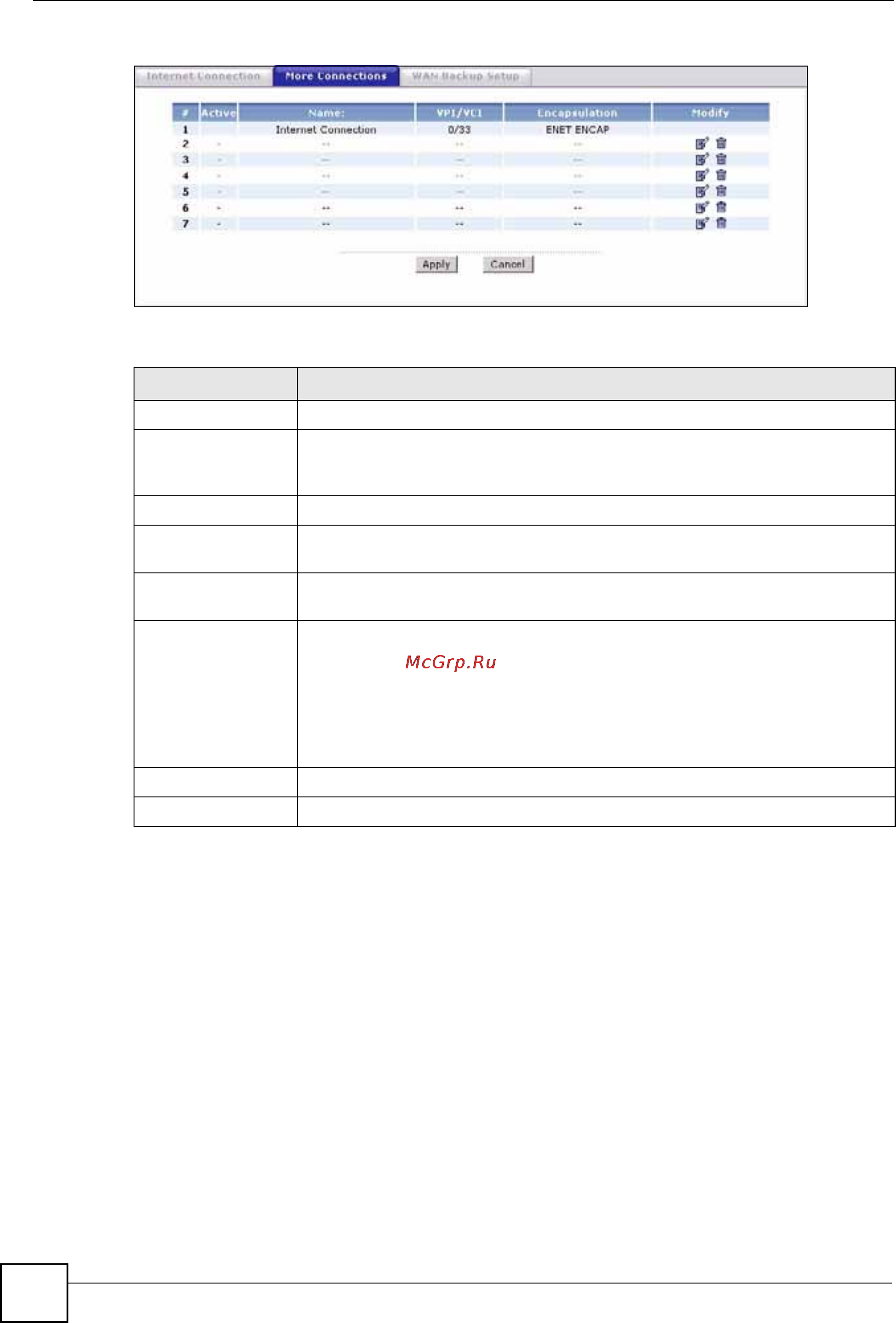

Рис. 25 Экран WAN > More Connections
Поля изображённого выше экрана описаны в следующей таблице.
5.5.1 Редактирование дополнительных соединений
Следующий экран служит для настройки соединения и вызывается щечком на значке
редактирования на экране More Connections.
Таблица 12 Экран WAN > More Connections
ПОЛЕ ОПИСАНИЕ
# В этом поле отображается порядковый номер соединения.
Active В этом поле отображается состояние активности соединения. Снимите
флажок, чтобы запретить соединение. Чтобы снова разрешить
соединение, отметьте флажок.
Name В этом поле отображается описательное название данного соединения.
VPI/VCI В этом поле отображаются значения VPI и VCI, используемые данным
соединением.
Encapsulation В этом поле отображается метод инкапсуляции
, используемый данным
соединением.
Modify Первое соединение (с поставщиком услуг Интернета) на этом экране
доступно только для чтения. Его можно отредактировать на экране WAN >
Internet Connection.
Чтобы перейти на экран для редактирования соединения, щелкните на
значке редактирования.
Для удаления существующего соединения щелкните на значке удаления.
Удалить первое соединение нельзя.
Apply Чтобы сохранить изменения, выберите Apply.
Cancel Если нужно
начать настройку заново, нажмите кнопку Cancel.
