Глава 3 Мастер настройки доступа к Интернету
Руководство пользователя P-791R v2
51

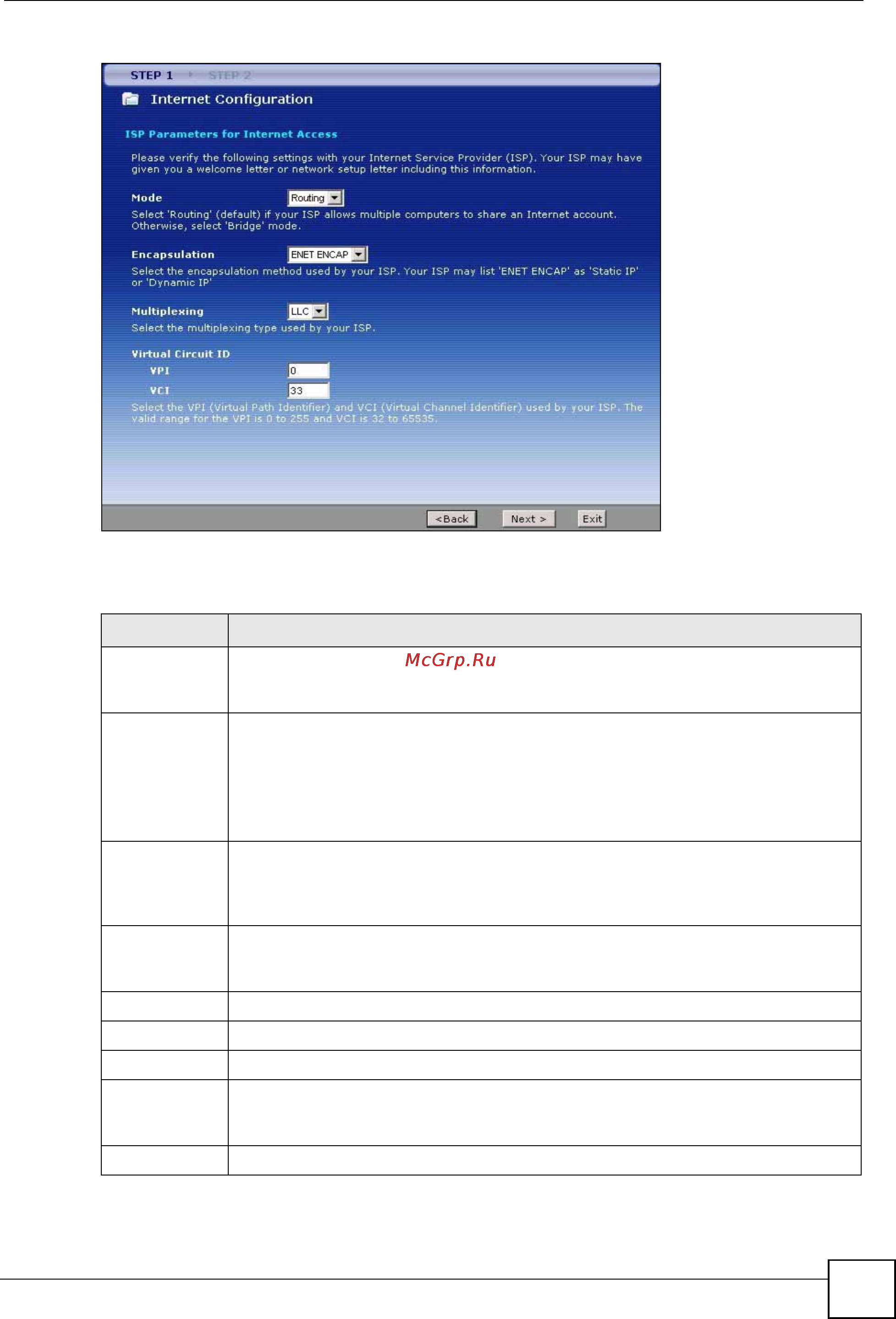

Рис. 12 Мастер настройки доступа к Интернету: параметры поставщика услуг Интернета
Поля изображённого выше экрана описаны в следующей таблице.
Таблица 5 Мастер настройки доступа к Интернету: параметры поставщика услуг
Интернета
ПОЛЕ ОПИСАНИЕ
Mode Если ваш поставщик услуг Интернета позволяет использовать одну учетную
запись с нескольких компьютеров, в поле Mode выберите Routing (этот режим
действует по умолчанию). В противном случае выберите режим моста - Bridge.
Encapsulation Выберите тип инкапсуляции, используемый поставщиком услуг Интернета, из
раскрывающегося списка Encapsulation. Доступные варианты зависят от
режима, выбранного в поле
Mode.
Если в поле Mode выбран режим Bridge, выберите PPPoA или RFC 1483.
Если в поле Mode выбран режим Routing, выберите PPPoA, RFC 1483, ENET
ENCAP или PPPoE.
Мультипле-
ксирование
Выберите тип инкапсуляции, используемый поставщиком услуг Интернета, из
раскрывающегося списка Multiplex: VC-based (мультиплексирование на основе
виртуальных каналов) или LLC-based (мультиплексирование на основе
управления логическим каналом связи).
Virtual Circuit
ID
Совокупность VPI (идентификатора виртуального пути) и VCI (идентификатора
виртуального канала) определяет виртуальную цепь. Подробное описание см.
в приложении.
VPI Введите присвоенный вам VPI. Это поле могло быть настроено заранее.
VCI Введите присвоенный вам VCI. Это поле могло быть настроено заранее.
Back Для возврата к предыдущему экрану нажмите кнопку Back.
Next Для перехода к следующему экрану мастера
нажмите кнопку Next. Экран
мастера, который появится следующим, зависит от протокола, выбранного
выше.
Exit Чтобы закрыть экран мастера, не внося изменений, выберите Exit.
