Глава 7 Экраны настройки NAT
Руководство пользователя P-791R v2
103
Когда VoIP устройство регистрируется на сервере регистрации SIP, SIP ALG
преобразует частный IP-адрес P-791R v2 в потоке данных в глобальный IP-адрес. Если
P-791R v2 располагается за SIP ALG, использовать STUN или прокси-сервер для
исходящих запросов не требуется.
7.3 Общая настройка NAT
Чтобы разрешить пересылку трафика из WAN через P-791R v2, в дополнение
к настройке SUA/NAT необходимо создать правило для сетевого экрана. Выберите
Network > NAT, чтобы открыть следующий экран.

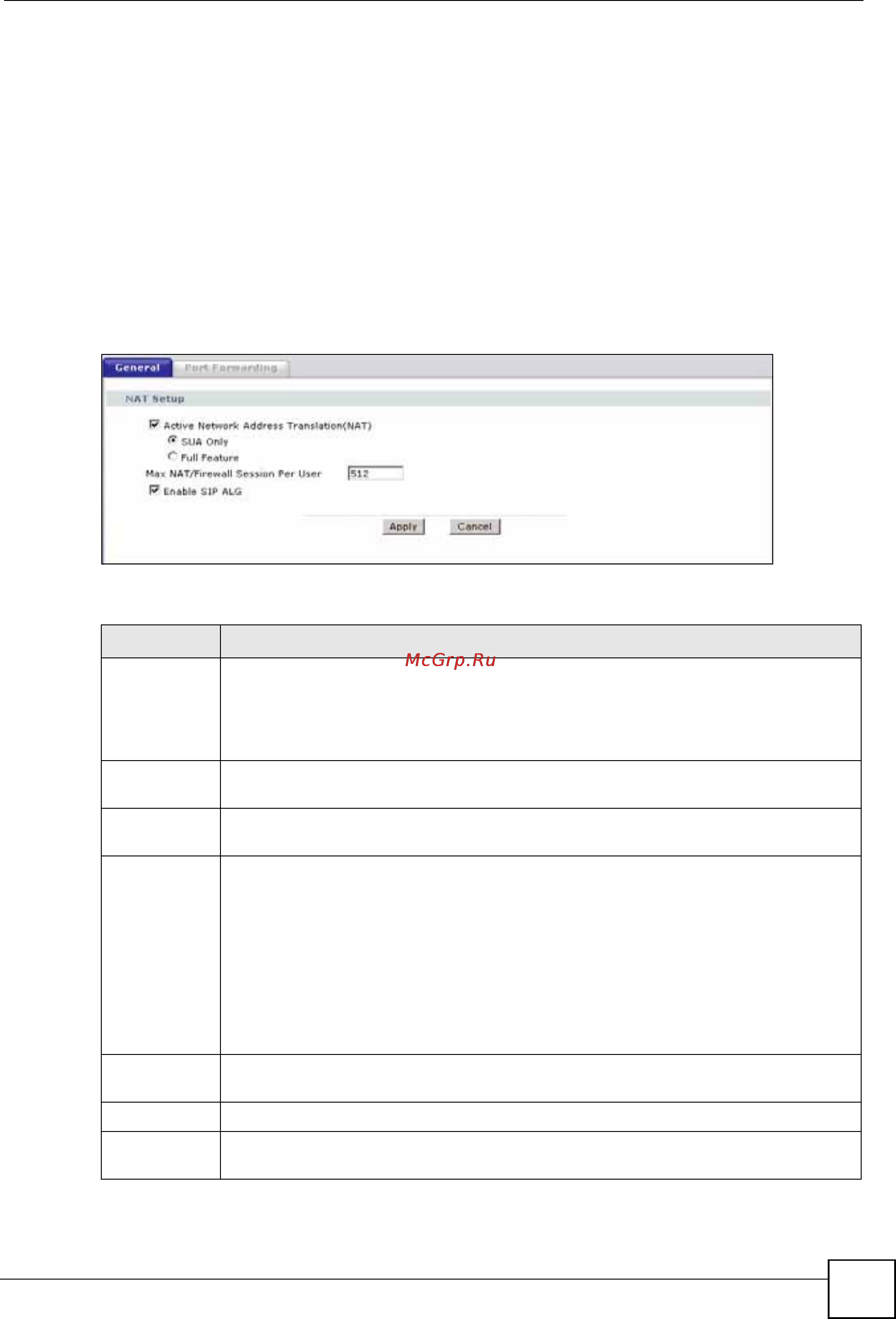

Рис. 42 Экран NAT > General
Поля изображенного выше экрана описаны в следующей таблице.
Таблица 25 Общие настройки NAT
ПОЛЕ ОПИСАНИЕ
Active
Network
Address
Translation
(NAT)
Установите этот флажок, чтобы активировать NAT.
SUA Only Выберите этот переключатель, если для P-791R v2 выделен только один
глобальный IP-адрес в сети WAN.
Full Feature Выберите этот переключатель, если для P-791R v2 выделено несколько
глобальных IP-адресов в сети WAN.
Max NAT/
Firewall
Session Per
User
Для компьютеров, работающих в одноранговых (P2P) сетях, например,
в файлообменных сетях, необходимо устанавливать сеансы через NAT. В
отсутствие ограничения на число сеансов NAT, открываемых одним клиентом,
все сеансы NAT могут оказаться исчерпаны. В этом случае невозможно
установить новые сеансы NAT, и пользователи не могут выходить в Интернет.
Если в вашей сети P2P-приложениями пользуется мало клиентов, можно
увеличить это значение, чтобы ограничение числа устанавливаемых сеансов
NAT не ухудшало производительность. Если в вашей сети P2P-приложениями
пользуется большое число клиентов, можно уменьшить это число, чтобы
исключить перерасходование набора сеансов NAT отдельными клиентами.
Enable SIP
ALG
Отметьте этот флажок, если необходима корректная работа SIP (VoIP)
с переадресацией портов и триггерными портами.
Apply Нажмите кнопку Apply, чтобы сохранить изменения в P-791R v2.
Cancel Чтобы возвратить настройки на этом экране в их прежнее состояние, нажмите
Cancel.
