Глава 3 Мастер настройки доступа к Интернету
Руководство пользователя P-791R v2
52
4 Вид следующего экрана мастера зависит от выбранного режима и типа
инкапсуляции. Все экраны приведены для режима маршрутизации. Заполните поля
и нажмите кнопку Next для продолжения.

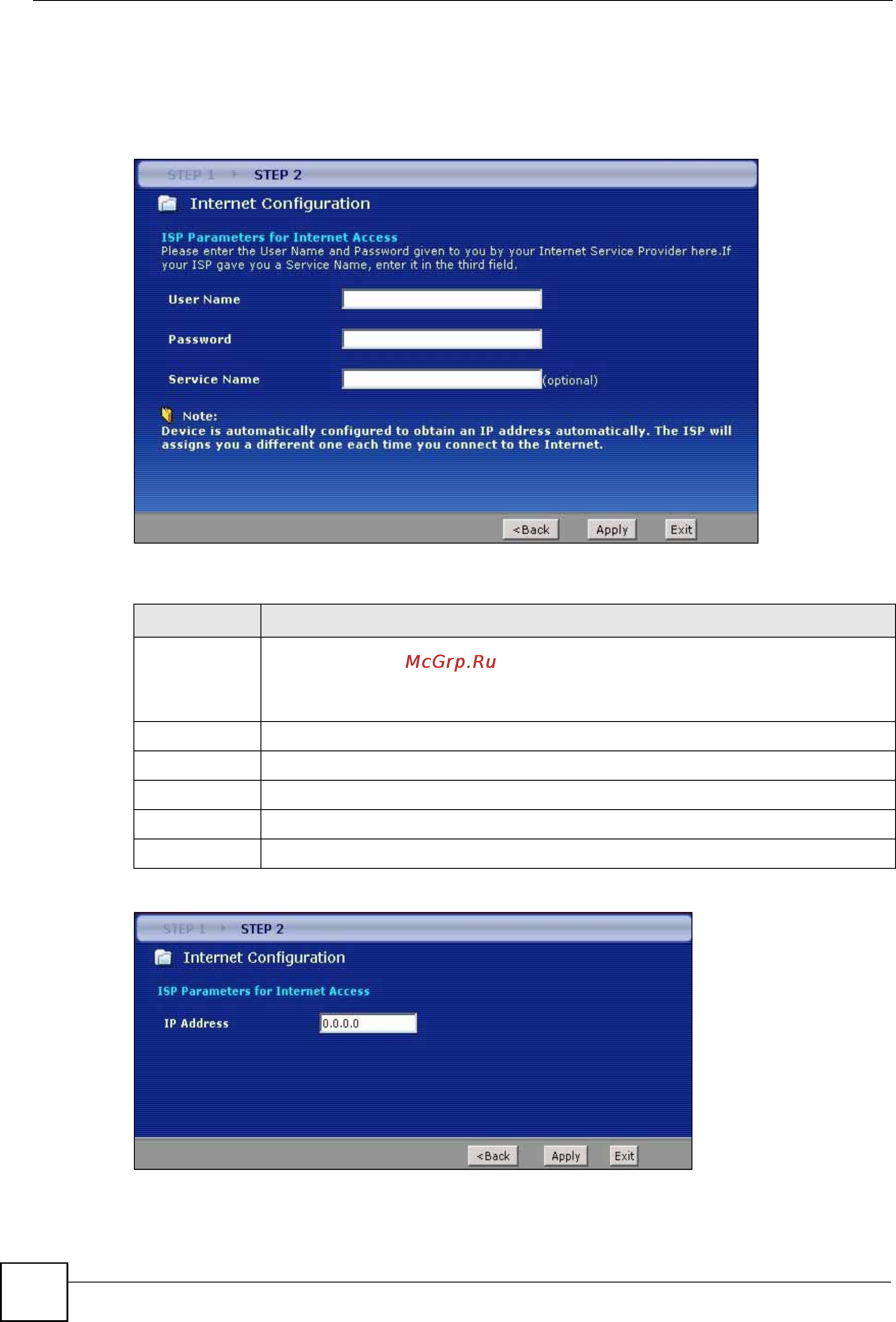

Рис. 13 Настройка доступа в Интернет посредством PPPoE
Поля изображённого выше экрана описаны в следующей таблице.
Рис. 14 Настройка доступа в Интернет посредством RFC 1483
Таблица 6 Настройка доступа в Интернет посредством PPPoE
ПОЛЕ ОПИСАНИЕ
User Name Введите имя пользователя в точности так, как оно указано поставщиком услуг.
Если поставщик присвоил имя пользователя в формате пользователь@домен,
где доменом является название службы, следует ввести оба компонента
в точном соответствии с указаниями.
Password Введите пароль, связанный с указанным выше именем пользователя.
Service Name Введите название службы PPPoE.
Back Для возврата к
предыдущему экрану нажмите кнопку Back.
Apply Нажмите кнопку Apply, чтобы сохранить изменения в P-791R v2.
Exit Чтобы закрыть экран мастера, не внося изменений, выберите Exit.
