Приложение B Настройка IP-адреса компьютера
Руководство пользователя P-791R v2
317
6 Чтобы изменения вступили в силу, нажмите кнопку Activate (Активировать).
Появится изображенный ниже экран. Для сохранения изменений, выполненных на
всех экранах, выберите Yes (Да).

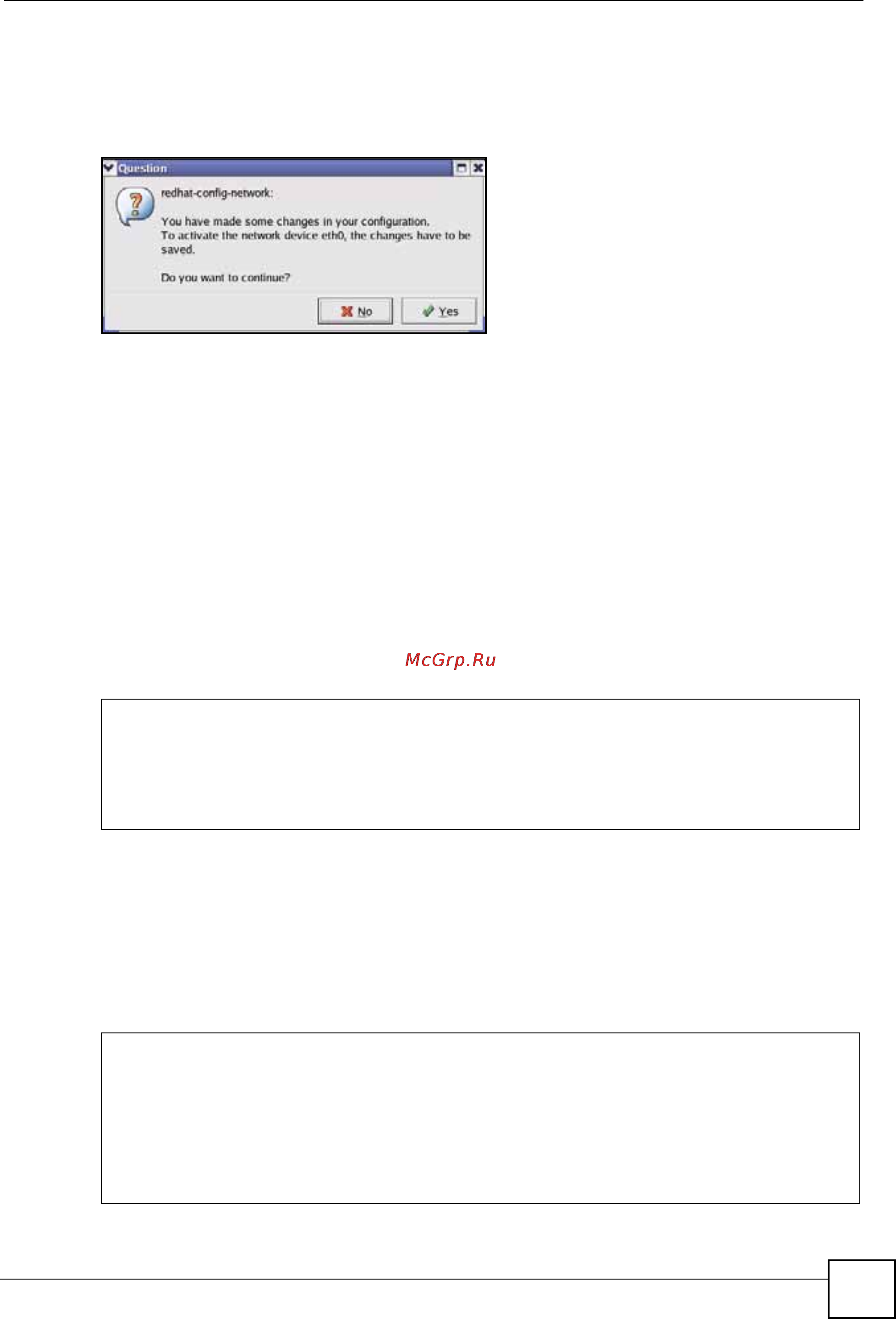

Рис. 212 Red Hat 9.0: KDE: настройка сети: активация
7 После повторной инициализации сетевой карты убедитесь, что на экране Network
Configuration (Настройка сети) в поле Status (Статус) Active (Активный).
Использование файлов настройки
Чтобы задать IP-адрес компьютера, отредактировав файлы настройки сети, выполните
следующие операции.
1 Если в вашем компьютере установлена только одна сетевая карта, найдите файл
ifconfig-eth0 (где eth0 – обозначение Ethernet-карты). Откройте файл настроек
в любом редакторе текстовых файлов.
• Если IP-адрес назначается вам динамически, в поле
BOOTPROTO= введите dhcp.
Пример приведён на следующем рисунке.
Рис. 213 Red Hat 9.0: задание динамического IP-адреса в файле ifconfig-eth0
• Если вы используете статический IP-адрес, в поле BOOTPROTO= введите static.
Наберите
IPADDR= и укажите ваш IP адрес (в десятичном виде через точку),
затем наберите
NETMASK= и укажите маску подсети. Ниже приведен пример для
статического IP-адреса 192.168.1.10 и маски подсети 255.255.255.0.
Рис. 214 Red Hat 9.0: задание статического IP-адреса в файле ifconfig-eth0
DEVICE=eth0
ONBOOT=yes
BOOTPROTO=dhcp
USERCTL=no
PEERDNS=yes
TYPE=Ethernet
DEVICE=eth0
ONBOOT=yes
BOOTPROTO=static
IPADDR=192.168.1.10
NETMASK=255.255.255.0
USERCTL=no
PEERDNS=yes
TYPE=Ethernet
