Глава 14 Журналы
Руководство пользователя P-791R v2
156

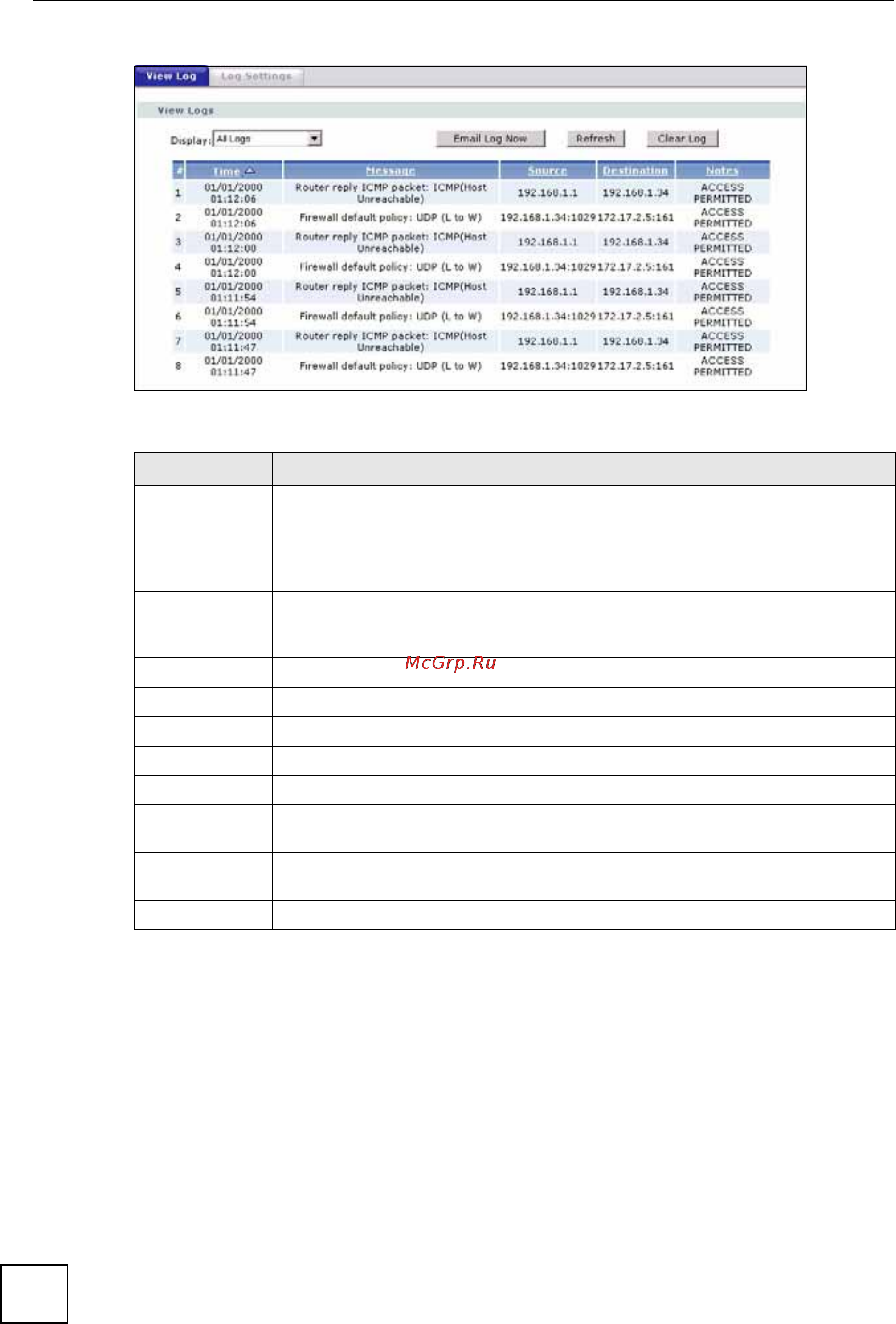

Рис. 78 Экран Logs > View Log
Поля изображённого выше экрана описаны в следующей таблице.
14.3 Настройка параметров ведения журналов
Дополнительные сведения см. в разд. 14.1 на стр. 155. Экран Log Settings служит для
настройки содержания журналов P-791R v2, графика отправки сообщений
в журналы P-791R v2 и состава журнальных сообщений и экстренных предупреждений,
регистрируемых P-791R v2. Дополнительные сведения см.
в разд. 14.1 на стр. 155.
Чтобы изменить параметры ведения журналов P-791R v2, выберите Maintenance > Logs
> Log Settings. Появится изображенный ниже экран.
Таблица 45 Экран Logs > View Log
ПОЛЕ ОПИСАНИЕ
Display Категории, выбранные на странице Log Settings, отображаются
в раскрывающемся списке.
Выберите категорию журналов для просмотра; выберите пункт All Logs для
просмотра журналов всех регистрационных категорий, выбранных на
странице Log Settings.
Email Log Now Нажмите кнопку Email Log Now, чтобы отправить экран журнала на адрес
электронной почты, указанный на странице Log Settings (прежде убедитесь,
что вы заполнили поля E-mail Log Settings на экране Log Settings).
Refresh Нажмите кнопку Refresh для обновления экрана журнала.
Clear Log Нажмите кнопку Clear Log для удаления всего содержимого журналов.
# В этом поле отображается порядковый номер.
Time В этом поле отображается время записи журнала.
Message В этом поле указывается причина регистрации сообщения.
Source В этом поле перечисляются исходные IP-адреса и номера портов
поступающих пакетов.
Destination В этом поле перечисляются IP-адреса места назначения и номера портов
поступающих пакетов.
Notes В этом поле отображается дополнительная информация о записи в журнале.
