Глава 15 Системные инструменты
Руководство пользователя P-791R v2
160
НЕ выключайте P-791R v2, пока идет загрузка микропрограммы!
После того, как появится экран Firmware Upload in Progress, подождите две минуты,
прежде чем снова обращаться к P-791R v2.

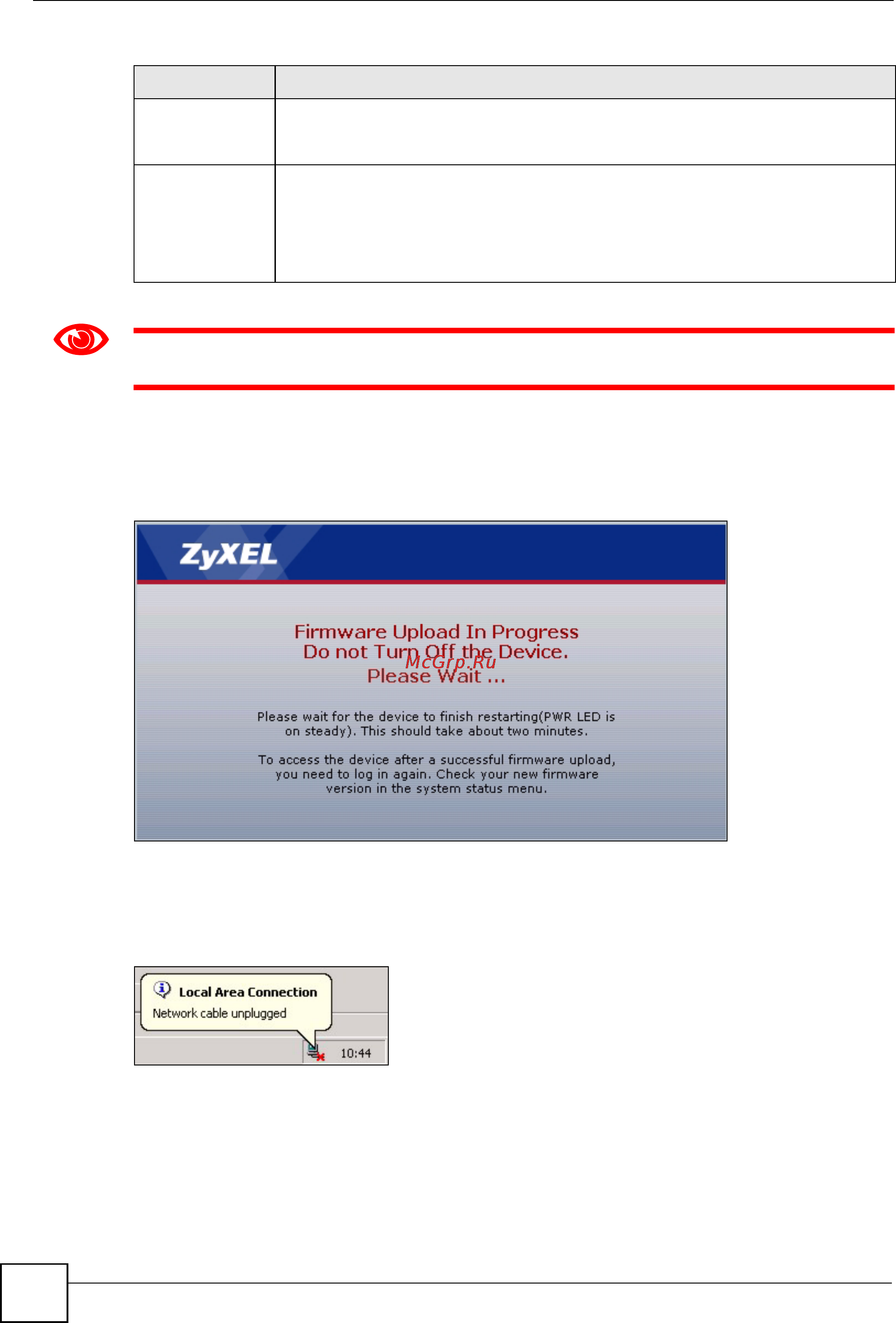

Рис. 81 Выполнение загрузки микропрограммы
По окончании загрузки микропрограммы P-791R v2 автоматически перезапускается, что
приводит к временному отключению от сети. В некоторых операционных системах на
рабочем столе может находиться следующий значок.
Рис. 82 Сеть временно недоступна
Через две минуты зарегистрируйтесь снова и проверьте новую версию микропрограммы
на экране Status.
Если выгрузка была неудачной, появится следующее окно. Нажмите Return, если
нужно вернуться к экрану Firmware.
Browse... Нажмите кнопку Browse... (Найти) для поиска bin-файла, который
необходимо загрузить. Помните о том, что необходимо распаковать сжатые
файлы (.zip) перед их загрузкой в устройство.
Upload Нажмите кнопку Upload, чтобы начать процесс загрузки. Этот процесс может
занять до двух минут.
Примечание. Не выключайте устройство во время загрузки
в него микропрограммы.
Таблица 47 Экран Tools > Firmware (продолжение)
ПОЛЕ ОПИСАНИЕ
