Глава 6 Настройка LAN
Руководство пользователя P-791R v2
95
6.5 Список клиентов в локальной сети
Эта таблица позволяет закрепить локальные IP-адреса за компьютерами с конкретными
MAC-адресами.
Каждое устройство Ethernet имеет уникальный MAC-адрес (MAC - контроль доступа
к передающей среде). MAC-адрес назначается на заводе и состоит из шести пар
шестнадцатеричных символов, например, 00:A0:C5:00:00:02.
Этот экран служит для изменения статических настроек DHCP в P-791R v2. Выберите
Network > LAN > Client List. Появится изображенный ниже экран.

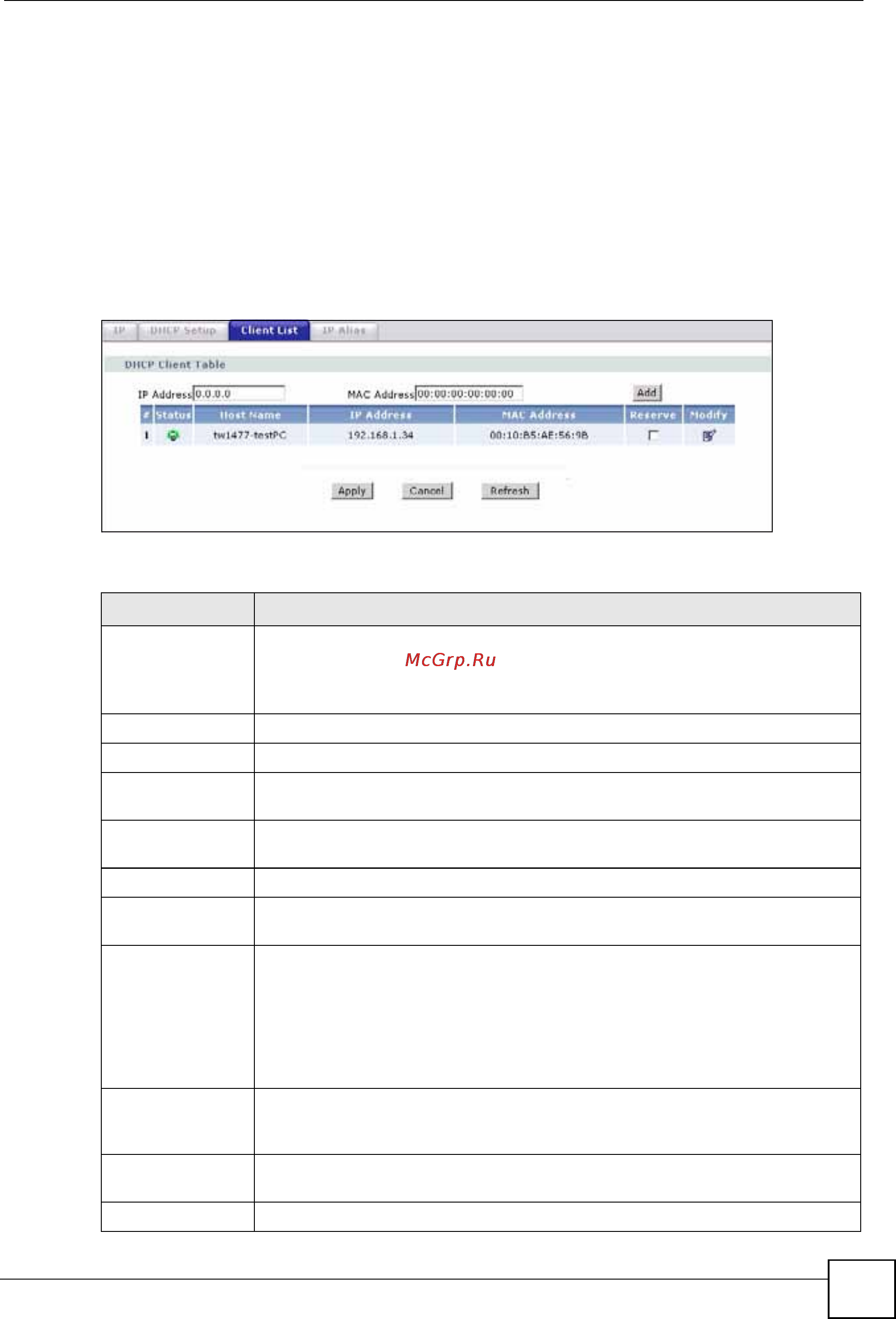

Рис. 37 Экран LAN > Client List
Поля изображённого выше экрана описаны в следующей таблице.
Таблица 21 Экран LAN > Client List
ПОЛЕ ОПИСАНИЕ
IP Address Введите IP-адрес, который требуется присвоить компьютеру в локальной
сети с указанным ниже MAC-адресом.
IP-адрес DHCP-клиента должен находиться в диапазоне IP-адресов,
указанном в поле DHCP Setup.
MAC Address Введите MAC-адрес компьютера в локальной сети.
Add Нажмите Add, чтобы добавить статическую запись DHCP.
# В данном поле отображается порядковый номер (строка)
в статической таблице IP-адресов.
Status
В данном поле отображается состояние соединения клиента
с P-791R v2.
Host Name В данном поле отображается имя - хост компьютера.
IP Address В данном поле отображается IP-адрес, соответствующий полю #,
указанному в списке выше.
MAC Address MAC-адрес, также называемый Ethernet-адресом локальной сети, уникален
для каждого компьютера (адрес состоит из шести пар шестнадцатеричных
символов).
Плата сетевого интерфейса, например, Ethernet-адаптер, имеет
жёстко
запрограммированный заводской адрес. Порядок присвоения таких адресов
является промышленным стандартом и позволяет исключить появление
двух адаптеров с одинаковым адресом.
Reserve Отметьте флажками записи, которым P-791R v2 всегда будет присваивать
выбранные IP-адреса в соответствии с указанными MAC-адресами (и
именами хостов). В таблице можно выбрать до 32 записей.
Modify Щелкните на значке редактирования, чтобы сделать поле
IP-адреса
доступным для редактирования и изменить адрес.
Apply Нажмите кнопку Apply, чтобы сохранить изменения в P-791R v2.
