Глава 6 Настройка LAN
Руководство пользователя P-791R v2
92

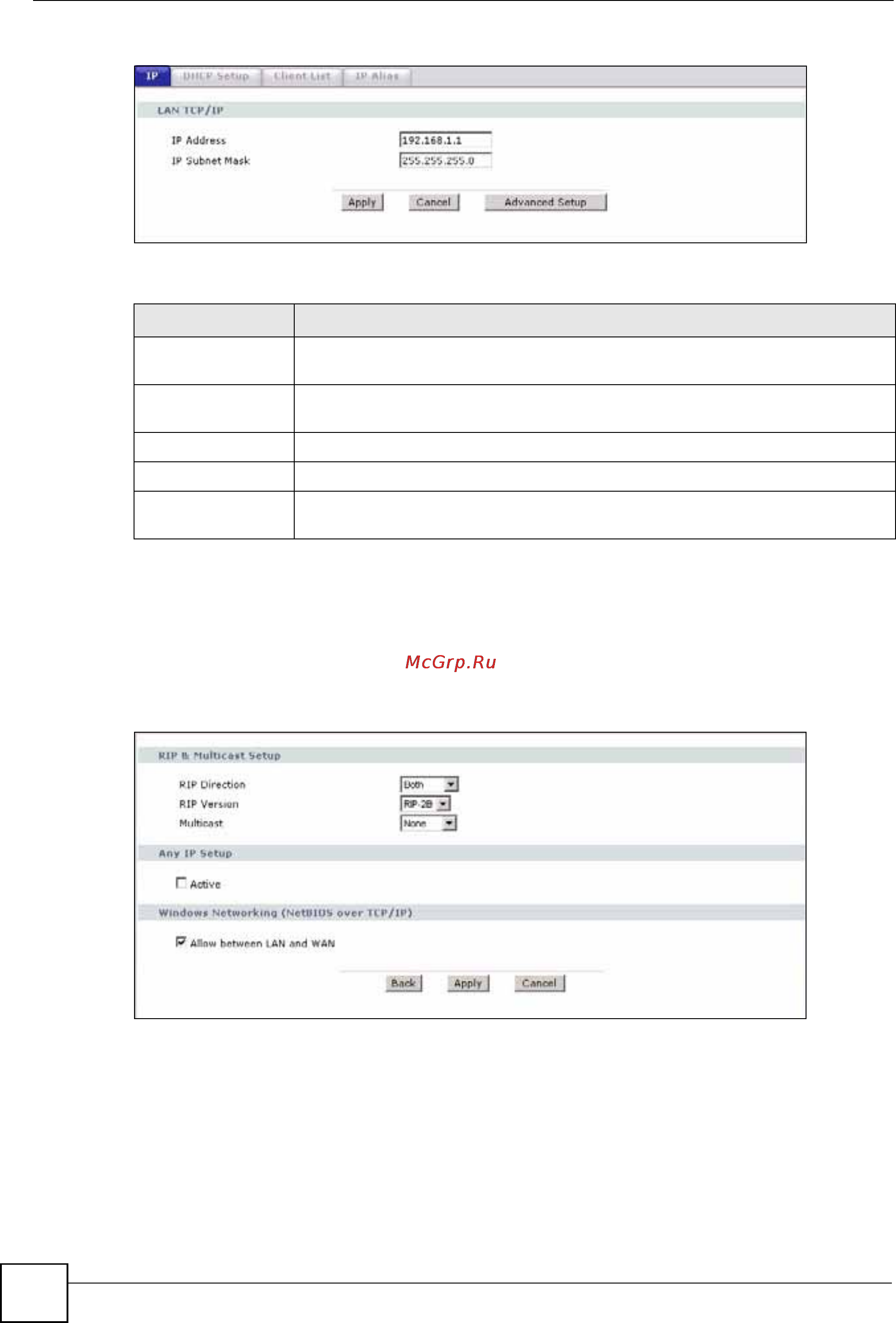

Рис. 34 Экран LAN > IP
Поля изображённого выше экрана описаны в следующей таблице.
6.3.1 Настройка дополнительных параметров локальной сети
Этот экран используется для редактирования расширенных параметров настройки LAN
в P-791R v2. На экране LAN IP нажмите кнопку Advanced Setup. Появится
изображенный ниже экран.
Рис. 35 Экран LAN > IP > Advanced Setup
Таблица 18 Экран LAN > IP
ПОЛЕ ОПИСАНИЕ
IP Address Введите IP-адрес P-791R v2 в виде десятичных чисел через точку,
например: 192.168.1.1 (заводская настройка по умолчанию).
IP Subnet Mask Введите маску подсети, которая используется вашей сетью.
Дополнительные сведения см. в разд. 6.2.1 на стр. 89.
Apply Нажмите кнопку Apply, чтобы сохранить изменения в P-791R v2.
Cancel Если нужно начать настройку заново, нажмите кнопку Cancel.
Advanced Setup Нажмите эту кнопку, чтобы перейти
на экран Advanced LAN Setup для
настройки дополнительных параметров локальной сети.
