Глава 6 Настройка LAN
Руководство пользователя P-791R v2
96
6.6 Совмещение IP-адресов в локальной сети
Функция совмещения IP-адресов (IP aliasing) позволяет разделить физическую сеть на
различные логические сети, использующие один и тот же интерфейс Ethernet.
P-791R v2 поддерживает до трех логических интерфейсов LAN на одном физическом
интерфейсе Ethernet, при этом P-791R v2 будет выступать в качестве межсетевого
шлюза для каждой сети LAN.
Следите за тем, чтобы подсети логических сетей не перекрывались.

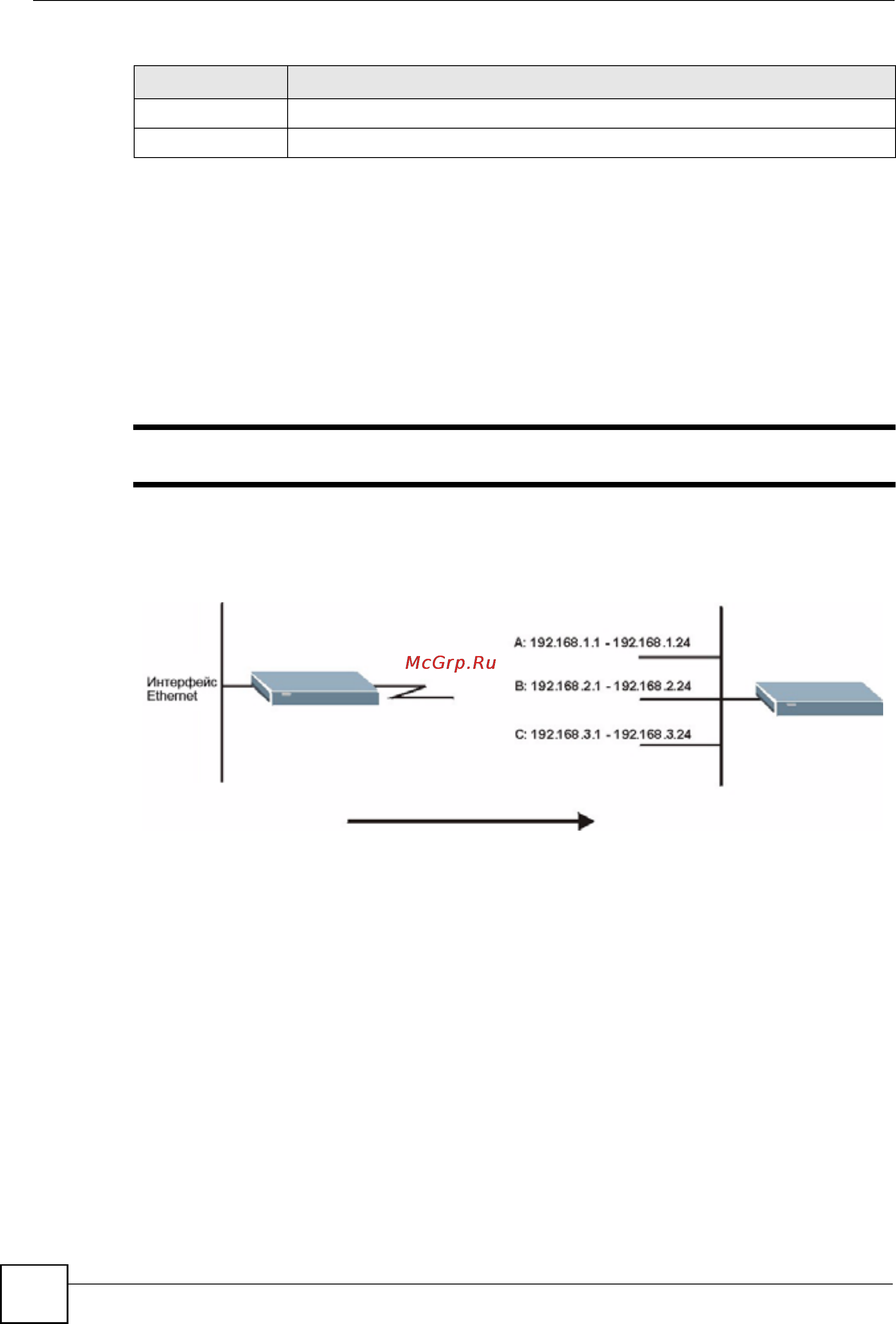

На следующем рисунке показана сеть LAN, разделенная на подсети A, B, и C.
Рис. 38 Физическая сеть и отдельные логические сети
Этот экран служит для настройки подсетей в сети LAN. Выберите Network > LAN > IP
Alias. Появится изображенный ниже экран.
Cancel Если нужно начать настройку заново, нажмите кнопку Cancel.
Refresh Чтобы повторно загрузить таблицу DHCP, нажмите кнопку Refresh.
Таблица 21 Экран LAN > Client List (продолжение)
ПОЛЕ ОПИСАНИЕ
