Глава 7 Экраны настройки NAT
Руководство пользователя P-791R v2
105
7.4.3 Настройка серверов с переадресацией портов (пример)
Предположим, что порты в диапазоне 21-25 требуется присвоить одному серверу,
обслуживающему FTP, Telnet и SMTP (обозначен буквой A), а порт 80 – другому серверу
(обозначен буквой B). Также требуется присвоить IP-адрес сервера по умолчанию
192.168.1.35 третьему серверу (обозначен буквой С). Вы назначаете IP-адреса в
локальной сети, а поставщик услуг Интернета – IP-адрес в глобальной сети. Сеть NAT
представлена в
Интернете как один хост.

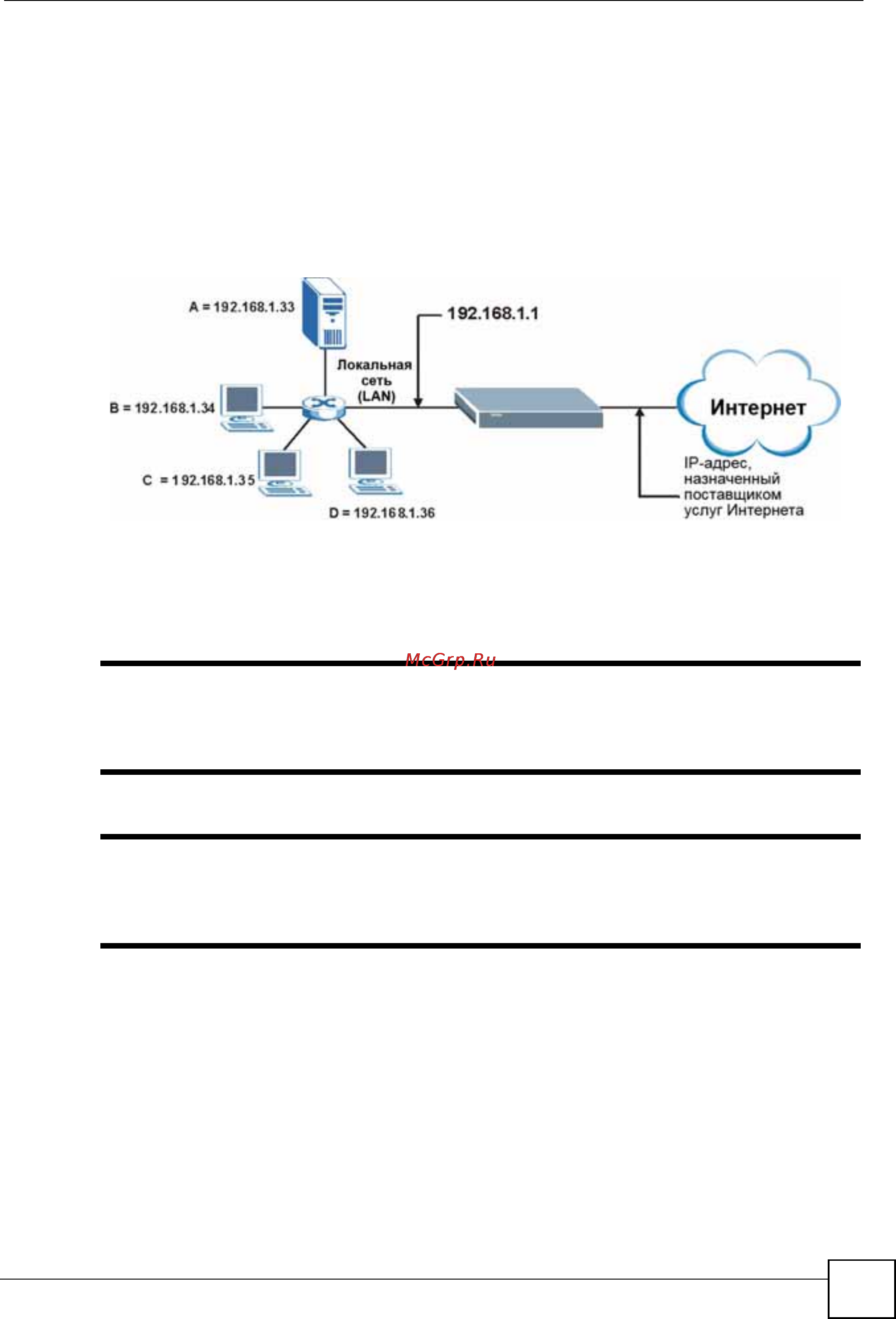

Рис. 43 Пример нескольких серверов, закрытых функцией NAT
7.5 Настройка переадресации портов
Экран Port Forwarding доступен, если на экране NAT > General выбран
параметр SUA Only, а также при редактировании набора привязки
сервера в режиме Full Feature NAT.
Если IP-адрес сервера по умолчанию (Default Server) не указан,
P-791R v2 будет отбрасывать все пакеты для портов, не указанных на
этом экране или в настройке дистанционного управления.
Чтобы открыть следующий экран, выберите Network > NAT > Port Forwarding.
Номера портов для ряда распространенных сетевых служб см. в Приложении F
на стр. 341.
