Глава 6 Настройка LAN
Руководство пользователя P-791R v2
94

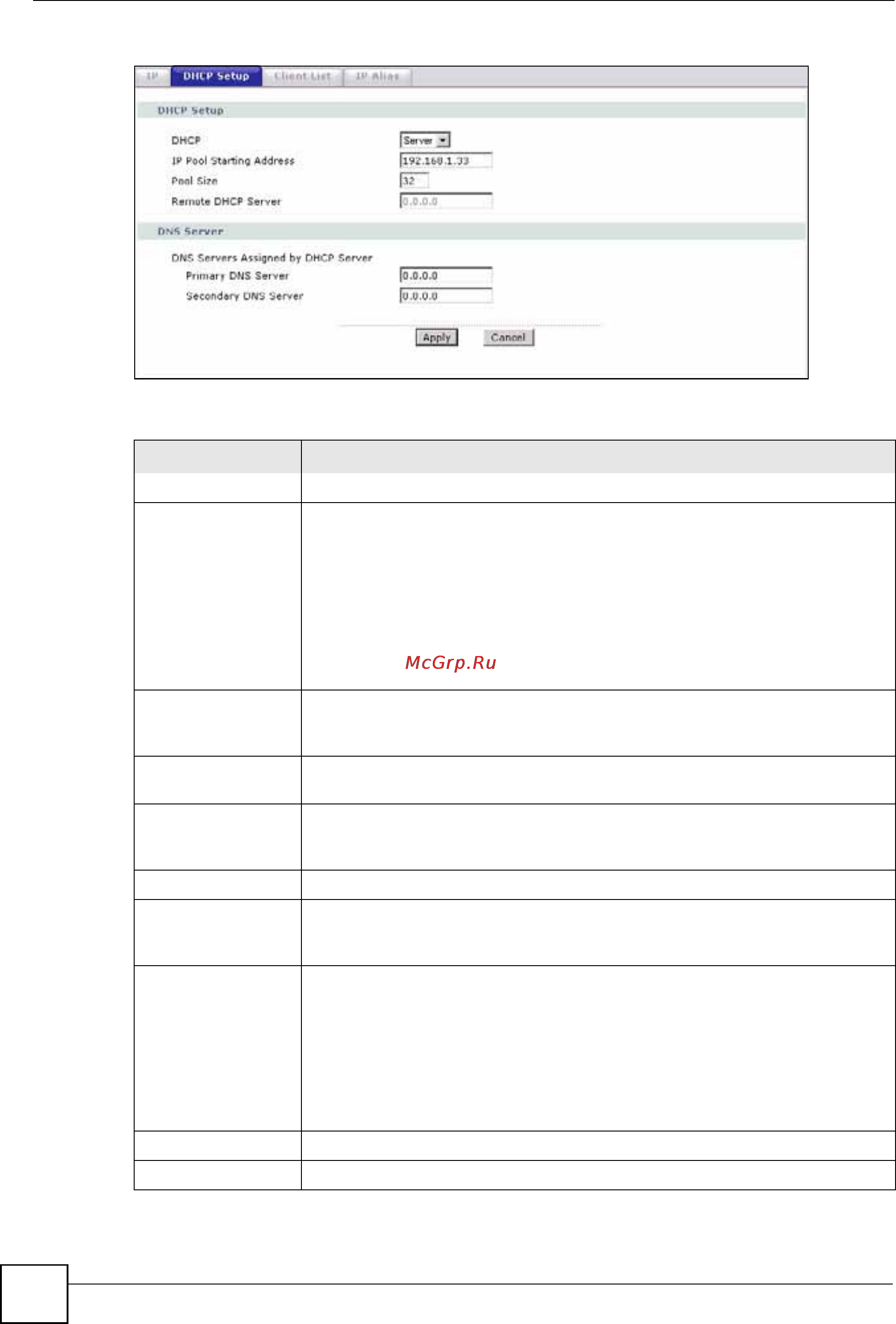

Рис. 36 Экран LAN > DHCP Setup
Поля изображённого выше экрана описаны в следующей таблице.
Таблица 20 Экран LAN > DHCP Setup
ПОЛЕ ОПИСАНИЕ
DHCP Setup
DHCP Выберите тип DHCP-службы, который P-791R v2 будет предоставлять в
локальной сети. Возможны следующие варианты:
None – P-791R v2 не предоставляет службу DHCP в локальной сети. В
сети уже имеется DHCP-сервер.
Relay – P-791R v2 пересылает DHCP-запросы на DHCP-сервер. DHCP-
сервер может находиться в другой сети.
Server – P-791R v2 присваивает сетевым клиентам IP-адреса
и предоставляет им маску подсети, адрес шлюза и параметры DNS-
серверов
. P-791R v2 выступает в качестве DHCP-сервера в сети.
IP Pool Starting
Address
Это поле доступно в том случае, если P-791R v2 выступает в качестве
сервера (Server). Введите начальный адрес непрерывного пула IP-
адресов.
Pool Size Это поле доступно в том случае, если P-791R v2 выступает в качестве
сервера (Server). Введите размер DHCP-пула (количество IP-адресов).
Remote DHCP
Server
Это поле доступно в том случае, если
P-791R v2 работает в режиме
ретрансляции (Relay). Введите IP-адрес DHCP-сервера, которому
устройство P-791R v2 должно ретранслировать запросы.
DNS Server
DNS Servers
Assigned by DHCP
Server
P-791R v2 передает IP-адрес сервера DNS (системы доменных имен)
клиентам DHCP.
Primary DNS Server
Secondary DNS
Server
Это поле доступно в том случае, если параметр DHCP установлен
в значение Relay.
Введите IP-адреса DNS-серверов. Адреса DNS-серверов передаются
клиентским компьютерам вместе с присвоенными им IP-адресами
и
маской подсети.
Если в этих полях оставлено значение 0.0.0.0, P-791R v2 выступает
в качестве прокси-сервера для DNS, передавая запрос на DNS-сервер,
адрес которого получен в IPCP, и возвращая отклик компьютеру.
Apply Нажмите кнопку Apply, чтобы сохранить изменения в P-791R v2.
Cancel Если нужно начать настройку заново, нажмите кнопку Cancel.
