Глава 14 Журналы
Руководство пользователя P-791R v2
157
Предупреждения отправляются по электронной почте немедленно после их появления.
Журналы могут отправляться по электронной почте, когда журнал заполняется. Если
выбрано много типов предупреждений и/или категорий журналов (особенно в разделе
Access Control), поток отправляемых по электронной почте сообщений может быть
существенным.

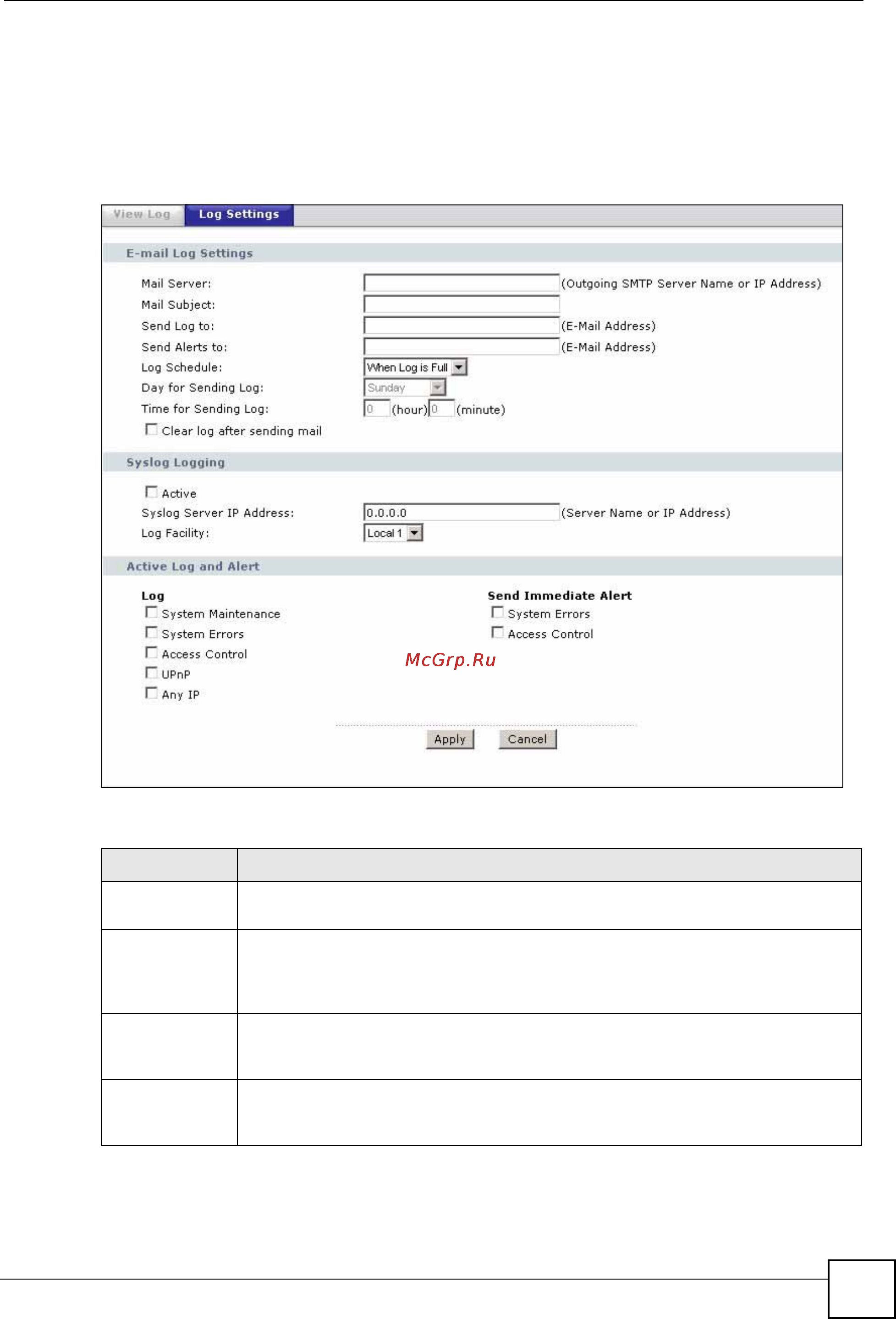

Рис. 79 Экран Logs > Log Settings
Поля изображённого выше экрана описаны в следующей таблице.
Таблица 46 Экран Logs > Log Settings
ПОЛЕ ОПИСАНИЕ
E-mail Log
Settings
Mail Server Введите имя сервера или IP-адрес почтового сервера для адресов
электронной почты, указанных ниже. Если это поле оставить пустым, журналы
и сообщения с предупреждениями не будут отправляться по электронной
почте.
Mail Subject Введите тему, которая будет указываться в заголовке журнальных сообщений,
отправляемых P-791R v2 по электронной почте. Это поле имеется не
у всех моделей P-791R v2.
Send Log To P-791R v2 отправляет журналы по адресу электронной почты, указанному в
данном поле. Если это поле оставить пустым, P-791R v2 не будет отправлять
журналы по электронной почте.
