Глава 5 Настройка WAN
Руководство пользователя P-791R v2
83

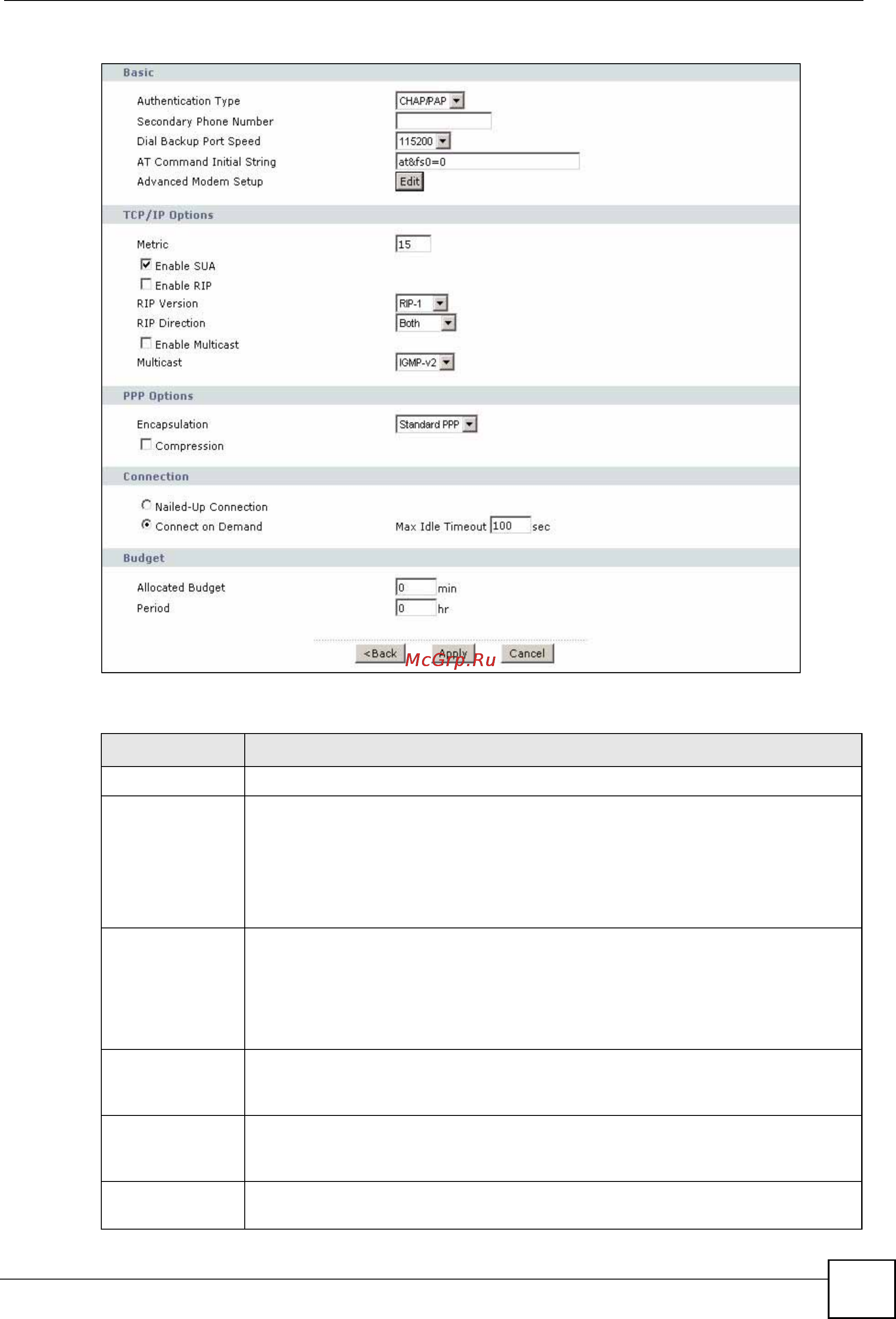

Рис. 31 Экран WAN > WAN Backup Setup > Advanced Setup
Поля изображенного выше экрана описаны в следующей таблице.
Таблица 16 Экран WAN > WAN Backup Setup > Advanced Setup
ПОЛЕ ОПИСАНИЕ
Basic
Authentication
Type
В раскрывающемся списке выберите протокол аутентификации для
исходящих вызовов. Возможны следующие значения:
CHAP/PAP - P-791R v2 принимает для данного удаленного узла запросы
аутентификации CHAP и PAP.
CHAP - P-791R v2 принимает только запросы CHAP.
PAP - P-791R v2 принимает только запросы PAP.
Secondary
Phone Number
Введите запасной телефонный номер, сообщенный поставщиком услуг
Интернета. В тех случаях, когда основной номер занят или не отвечает,
устройство
набирает запасной номер (Secondary Phone), если он указан.
В некоторых телефонных сетях для вызова местных номеров перед ними
необходимо набирать решетку (#). В этом случае перед номером нужно
указать знак #.
Dial Backup Port
Speed
Выберите скорость соединения между портом резервирования через
коммутируемый доступ и внешним устройством. Доступны следующие
значения: 9600, 19200, 38400, 57600, 115200 или 230400 бит/
с.
AT Command
Initial String
Введите AT-строку инициализации устройства, используемого для доступа
в WAN. Описание конкретных AT-команд см. в документации на устройство,
подключаемое к порту резервирования.
Advanced
Modem Setup
Нажмите кнопку Edit, чтобы отредактировать дополнительные настройки
модема.
