Глава 1 Краткое знакомство с P-791R v2
Руководство пользователя P-791R v2
35
1.3 Рекомендации по управлению P-791R v2
Чтобы максимально защитить P-791R v2 и сделать управление P-791R v2 более
эффективным, регулярно выполняйте следующие профилактические операции.
• Меняйте пароль. Используйте пароли, которые сложно подобрать. Составляйте
пароль из различных символов, например, цифр и букв.
• Записывайте пароли и храните их в защищенном месте.
• Выполняйте резервное копирование настроек (убедитесь в том, что вам известен
способ их
восстановления). Восстановление ранее работавших настроек может
понадобиться, если устройство начнет работать неустойчиво или откажется
функционировать. Если вы забудете пароль, потребуется восстановить заводские
настройки P-791R v2. Наличие ранее сохраненного файла настроек означает, что вам
не потребуется перенастраивать P-791R v2 заново. Будет достаточно восстановить
последние действовавшие настройки.
1.4 Светодиоды

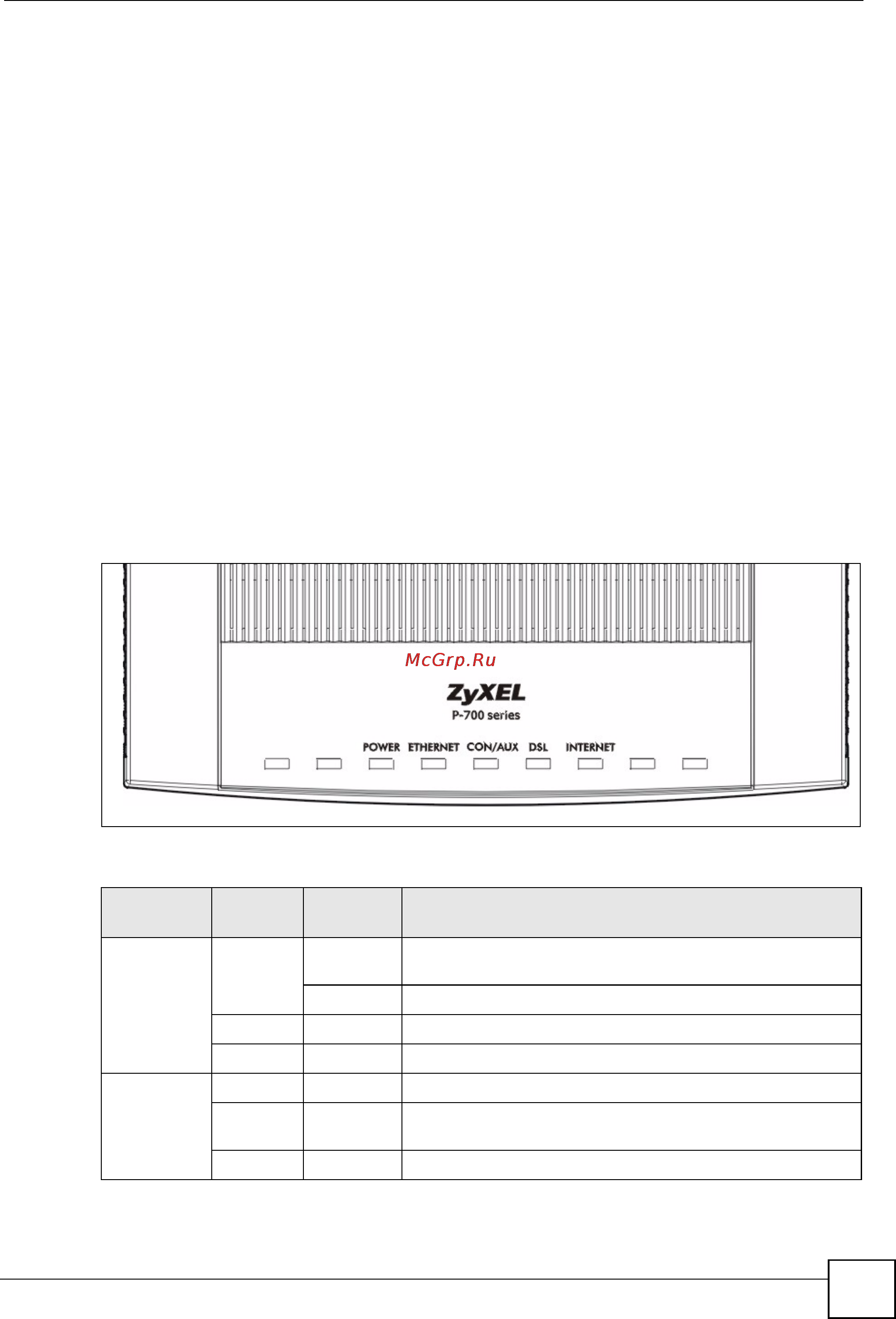

На следующем рисунке изображено расположение светодиодов.
Рис. 3 Светодиоды
Назначение светодиодов описано в следующей таблице.
Таблица 1 Светодиоды
СВЕТО-
ДИОДЫ
ЦВЕТ
СОСТОЯ-
НИЕ
ОПИСАНИЕ
POWER Зелёный Вкл. Устройство P-791R v2 включено и функционирует
исправно.
Мигание P-791R v2 перезагружается или проходит диагностику.
Красный Вкл. Для работы P-791R v2 недостаточно питания.
Выкл. Система не готова или находится в состоянии сбоя.
CON/AUX Зелёный Вкл. Порт успешно подключен к консоли.
Оранже-
вый
Вкл. Порт успешно подключен к коммутируемому соединению.
Выкл. Соединение на порту отсутствует.
