Приложение C Разрешение всплывающих окон, сценариев JavaScript и апплетов Java
Руководство пользователя P-791R v2
324

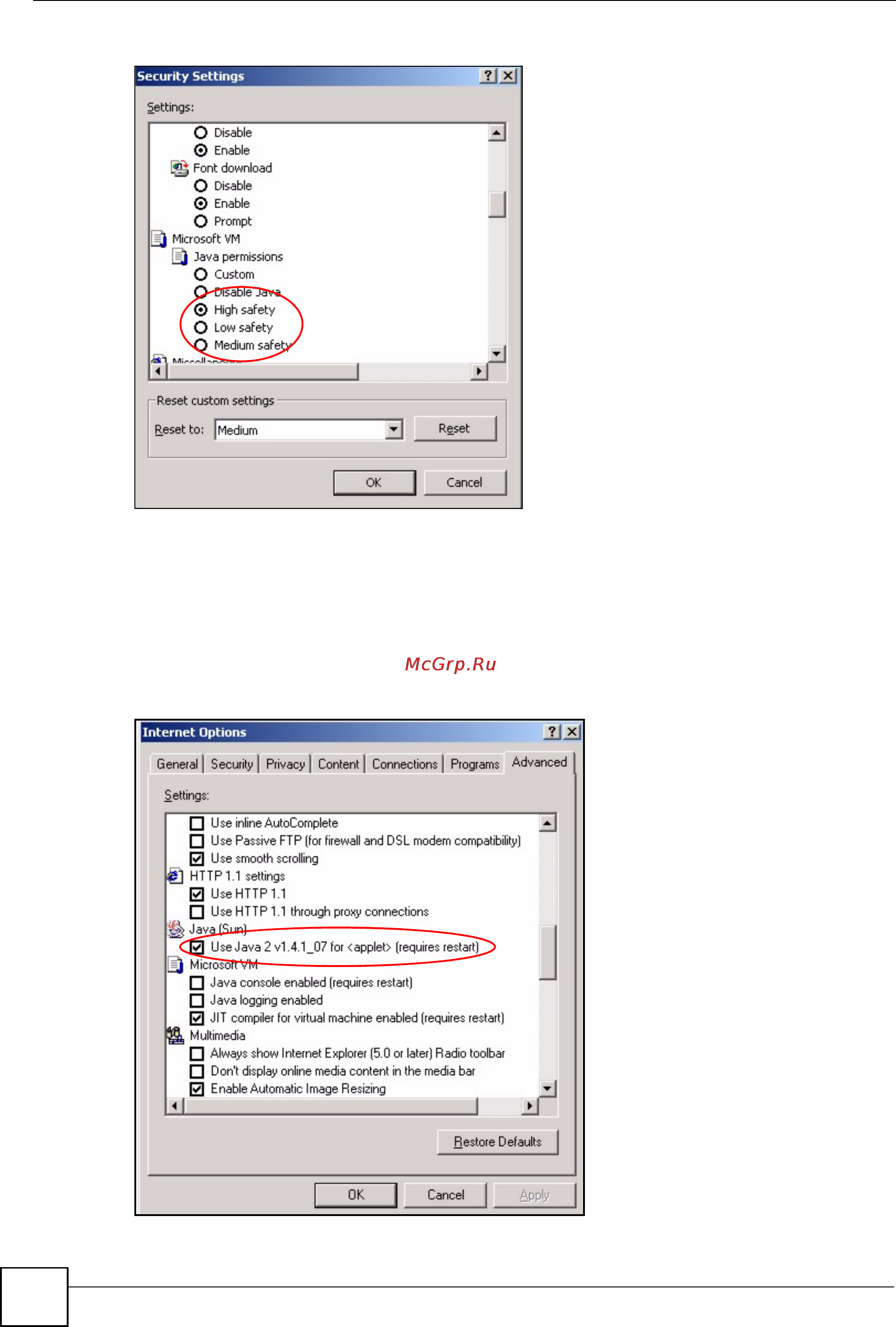

Рис. 224 Параметры безопасности – Java-апплеты
JAVA (Sun)
1 В Internet Explorer выберите Tools (Сервис), Internet Options (Свойства
обозревателя) и перейдите на закладку Advanced (Дополнительно).
2 Убедитесь, что в подразделе Java (Sun) выбран пункт Use Java 2 for <applet>.
3 Нажмите кнопку OK, чтобы закрыть окно.
Рис. 225 Java (Sun)
