Глава 5 Настройка WAN
Руководство пользователя P-791R v2
72

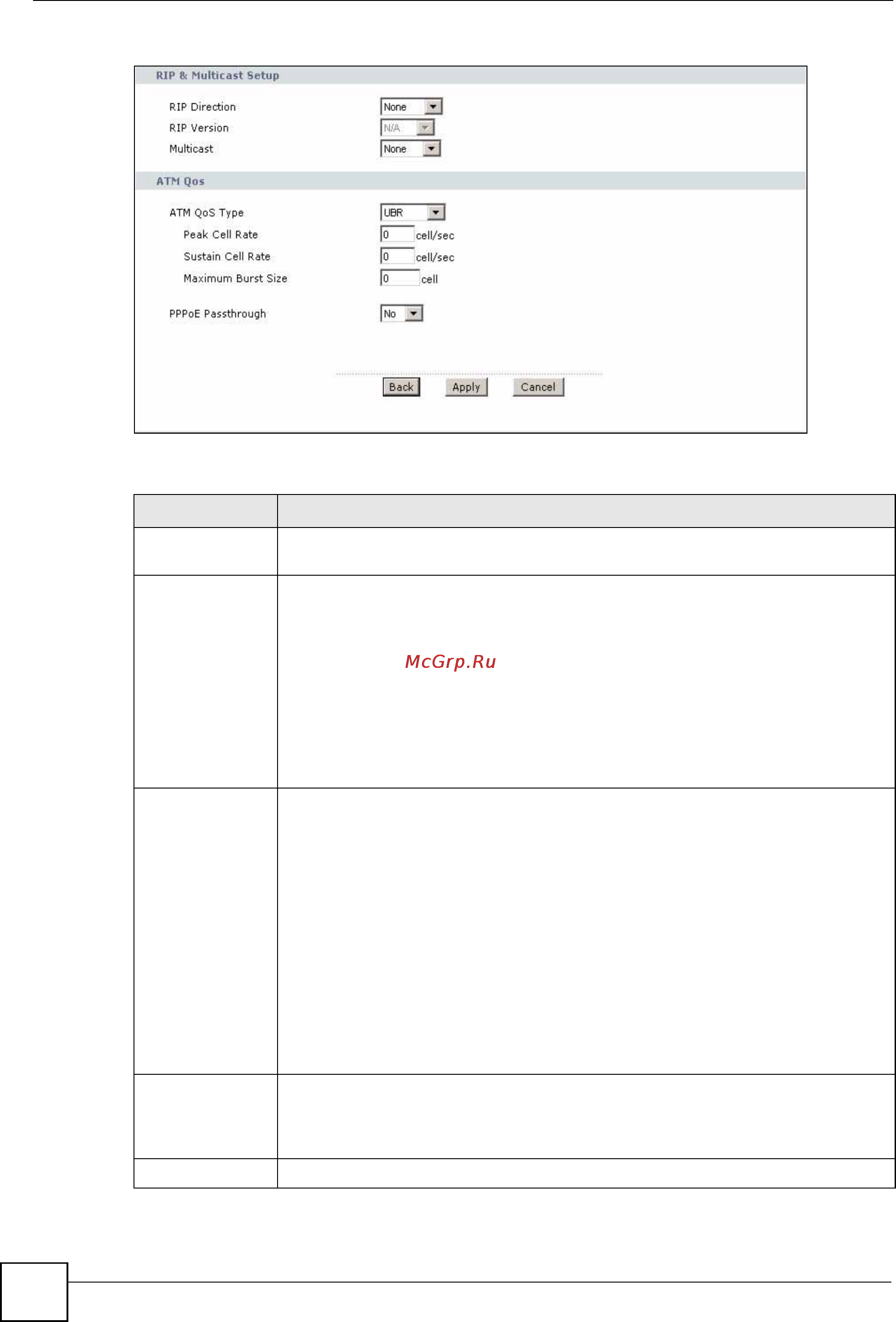

Рис. 24 Экран WAN > Internet Connection > Advanced Setup
Поля изображенного выше экрана описаны в следующей таблице.
Таблица 11 Экран WAN > Internet Connection > Advanced Setup
ПОЛЕ ОПИСАНИЕ
RIP & Multicast
Setup
RIP Direction RIP (информационный протокол маршрутизации, стандарты RFC 1058 и RFC
1389) позволяет маршрутизатору обмениваться параметрами маршрутизации
с другими маршрутизаторами. Поле RIP Direction управляет процессом
отправки и приема RIP-пакетов. Выберите направление RIP: Both (вход-
выход), In Only (только вход) или Out Only (только выход), None (нет). Если
выбраны значения Both или Out Only, P-791R v2 будет периодически
рассылать таблицу маршрутизации посредством широковещательного
сообщения. Если выбраны значения Both или In Only, устройство будет
объединять получаемые параметры RIP; если выбрано значение None,
устройство не будет рассылать RIP-пакеты и будет игнорировать
поступающие RIP-пакеты.
RIP Version Это поле доступно в том случае, если в поле RIP Direction выбран любой
параметр, кроме None. Поле RIP Version управляет форматом и способом
широковещательной рассылки RIP-пакетов
с P-791R v2 (устройство
принимает пакеты обоих форматов). RIP-1 поддерживается всеми
устройствами, а RIP-2 позволяет передавать больше информации. RIP-1
обычно достаточен для большинства сетей, кроме сетей со сложной
топологией. Модификации RIP-2B и RIP-2M передают сведения о
маршрутизации в формате RIP-2; различие между ними состоит в том, что
в RIP-2B используется широковещательная рассылка по подсетям,
а в
RIP-2M – многоадресная рассылка. Многоадресная рассылка может
уменьшить загрузку на машинах, не являющихся маршрутизаторами,
поскольку они обычно не откликаются по адресу многоадресной рассылки RIP
и в этом случае просто не будут получать пакеты RIP. Однако если один
маршрутизатор использует многоадресную рассылку, то все маршрутизаторы
в вашей сети также должны использовать многоадресную рассылку.
Multicast IGMP (широковещательный
протокол взаимодействия групп в Интернете) –
это протокол сетевого уровня, используемый для установления членства
в группе многоадресной рассылки. P-791R v2 поддерживает IGMP версии 1
(IGMP-v1) и IGMP-v2. Чтобы отключить этот протокол, выберите None.
ATM QoS
