Zyxel P-791R v2 [329/378] Пример четыре подсети

Приложение DIP-адреса и деление на подсети

Руководство пользователя P-791R v2

331

Для деления сети 192.168.1.0 на две логические подсети можно “позаимствовать” один

из битов идентификатора хоста. Маска подсети теперь состоит из 25 битов

(255.255.255.128 или /25).

“Позаимствованный” бит идентификатора хоста может принимать значения 0 и 1, давая

в итоге две подсети: 192.168.1.0 /25 и 192.168.1.128 /25.

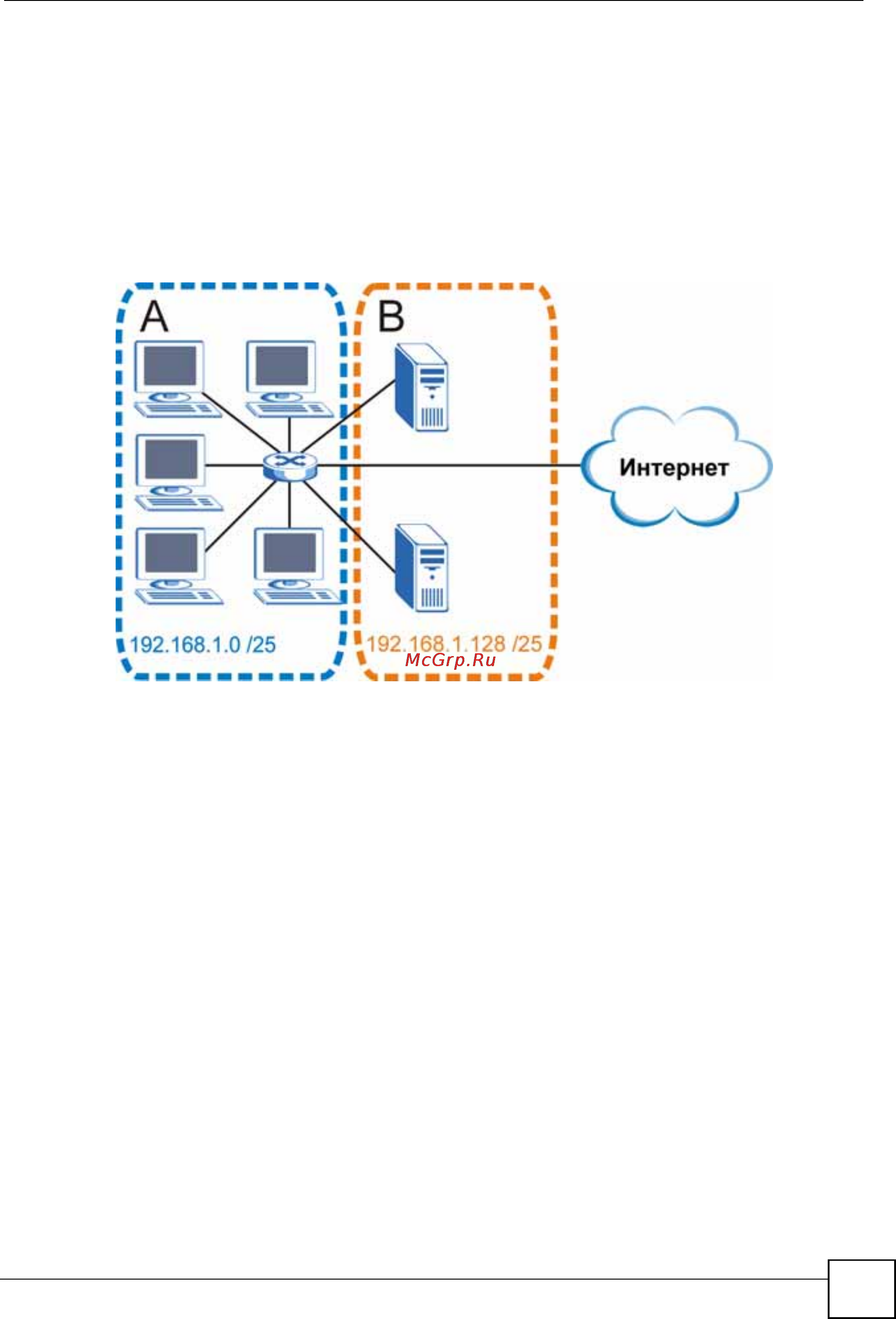

Структура сети компании после деления на подсети приведена на следующем рисунке.

Теперь имеются две подсети

: A и B.

Рис. 228 Пример деления на подсети: после деления

В 25-битовой подсети идентификатор хоста имеет длину 7 битов, таким образом, каждая

подсеть может содержать до 2

– 2 = 126 хостов (идентификатор хоста, целиком

состоящий из нулей, используется как адрес подсети, а идентификатор, целиком

состоящий из единиц, обозначает широковещательный адрес).

192.168.1.0 с маской 255.255.255.128 - это адрес самой подсети A, а 192.168.1.127

с маской 255.255.255.128 - это целевой адрес широковещательной рассылки для данной

подсети. Таким образом, непосредственным хостам в подсети A могут назначаться

адреса от 192.168.1.1 до

192.168.1.126 включительно.

Аналогично, для подсети B диапазон адресов хостов – от 192.168.1.129 до 192.168.1.254.

Пример: четыре подсети

В рассмотренном выше примере применялась 25-разрядная маска подсети для деления

24-битного адреса пространства на две подсети. Аналогичным образом 24-битный

адрес можно поделить и на четыре подсети; для этого необходимо “позаимствовать” из

номера хоста два бита, которые вместе имеют следующие возможные значения: 00, 01,

10 и 11. Маска подсети состоит из 26 битов: 11111111.11111111.11111111.11000000 или

255.255.255.192.
