Глава 3 Мастер настройки доступа к Интернету
Руководство пользователя P-791R v2
54

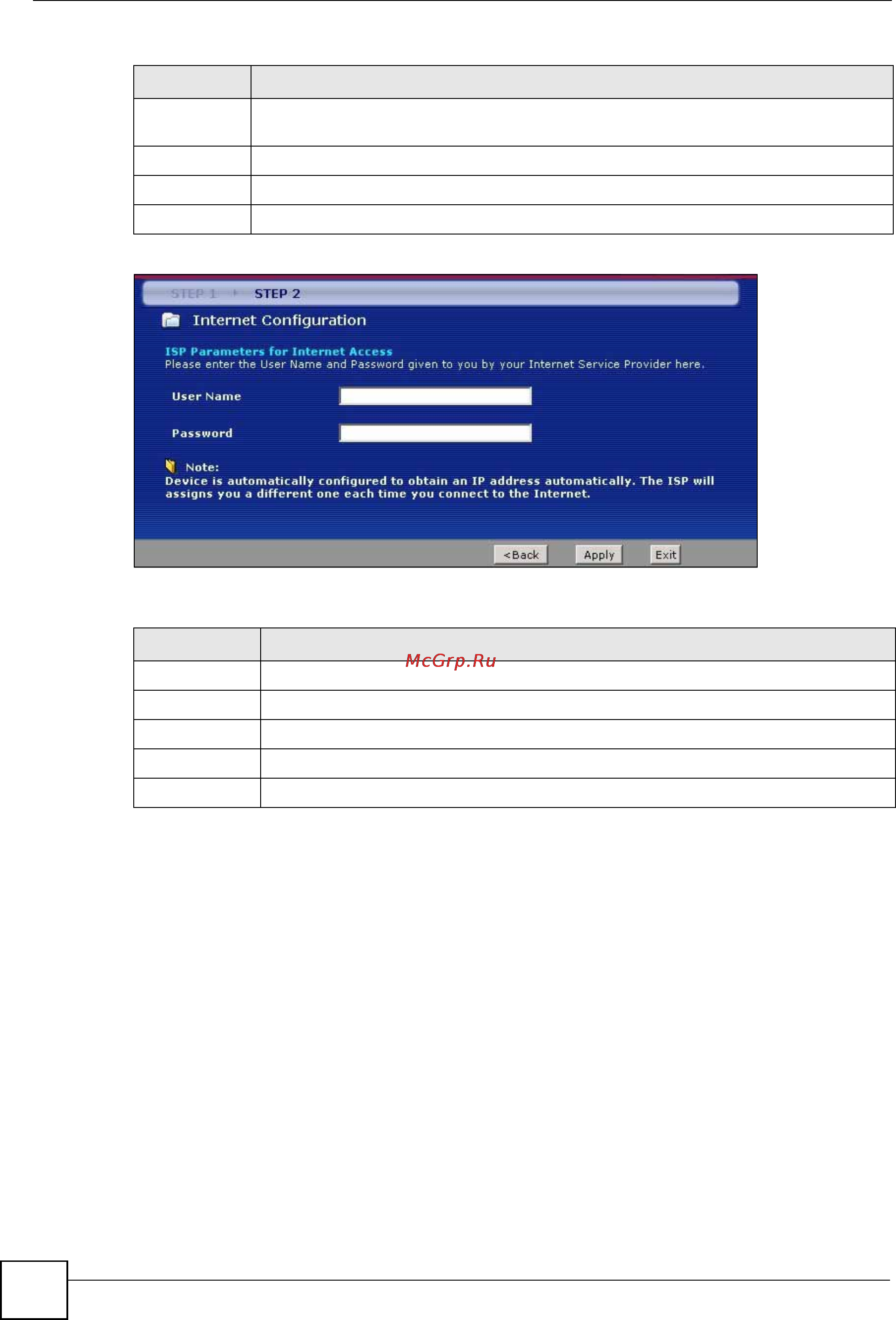

Рис. 16 Настройка доступа в Интернет посредством PPPoA
Поля изображённого выше экрана описаны в следующей таблице.
• Если для подключения по протоколам PPPoE или PPPoA было неверно введено имя
пользователя или пароль, появится следующий экран. Чтобы возвратиться на
предыдущий экран и изменить их, выберите Back to Username and Password setup.
Second DNS
Server
См. выше.
Back Для возврата к предыдущему экрану нажмите кнопку Back.
Apply Нажмите кнопку Apply, чтобы сохранить изменения в P-791R v2.
Exit Чтобы закрыть экран мастера, не внося изменений, выберите Exit.
Таблица 9 Настройка доступа в Интернет посредством PPPoA
ПОЛЕ ОПИСАНИЕ
User Name Введите имя пользователя, предоставленное поставщиком услуг Интернета.
Password Введите пароль, связанный с указанным выше именем пользователя.
Back Для возврата к предыдущему экрану нажмите кнопку Back.
Apply Нажмите кнопку Apply, чтобы сохранить изменения в P-791R v2.
Exit Чтобы закрыть экран мастера, не внося изменений, выберите Exit.
Таблица 8 Подключение к Интернету с использованием инкапсуляции ENET ENCAP
ПОЛЕ ОПИСАНИЕ
