Приложение B Настройка IP-адреса компьютера
Руководство пользователя P-791R v2
304

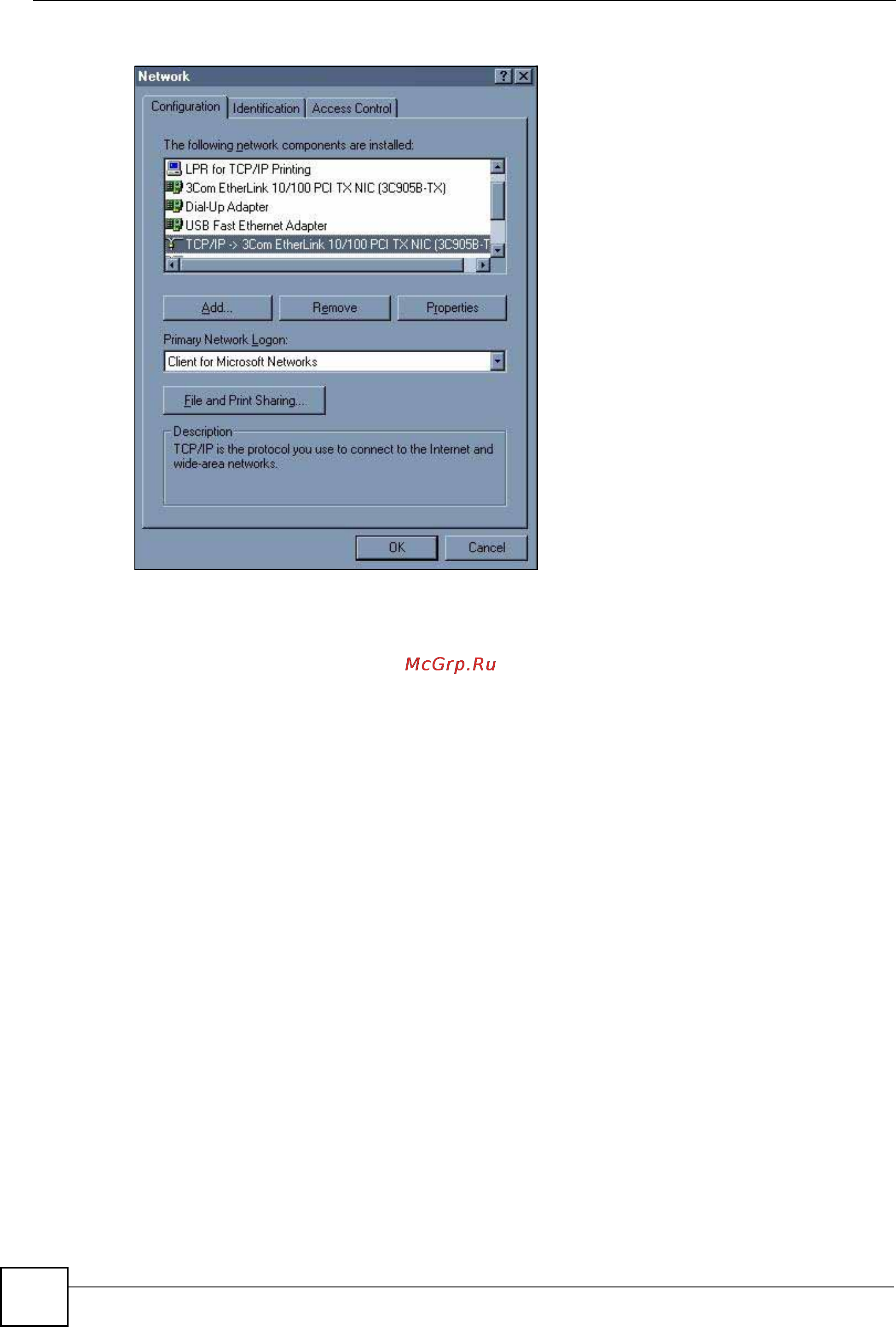

Рис. 195 Windows 95/98/Me: Сеть: Configuration
Установка компонентов
На вкладке Configuration (Конфигурация) окна Network (Сеть) отображается список
установленных компонентов. Необходимы сетевой адаптер, протокол TCP/IP и клиент
для сетей Microsoft.
Если необходим адаптер, выполните следующие действия.
1 В окне Network (Сеть) нажмите кнопку Add (Добавить).
2 Выберите Adapter (Адаптер) и нажмите кнопку Add (Добавить).
3 Выберите производителя и модель сетевого адаптера, затем нажмите
кнопку OK.
Если необходимо установить протокол TCP/IP, выполните следующие действия.
1 В окне Network (Сеть) нажмите кнопку Add (Добавить).
2 Выберите Protocol (Протокол) и нажмите кнопку Add (Добавить).
3 Выберите Microsoft в списке производителей.
4 Выберите TCP/IP в списке сетевых протоколов и нажмите кнопку OK.
Если необходим клиент для сетей Microsoft, выполните следующие действия.
1
Нажмите кнопку Add (Добавить).
2 Выберите Client (Клиент) и нажмите кнопку Add (Добавить).
3 Выберите Microsoft в списке производителей.
4 Выберите Client for Microsoft Networks (Клиент для сетей Microsoft) в списке
сетевых клиентов и нажмите кнопку OK.
5 Перезапустите компьютер, чтобы изменения вступили в силу.
