Приложение B Настройка IP-адреса компьютера
Руководство пользователя P-791R v2
305
Настройка
1 На вкладке Configuration (Конфигурация) окна Network (Сеть) выберите запись
TCP/IP своего сетевого адаптера и нажмите кнопку Properties (Свойства).
2 Выберите вкладку IP Address (IP-адрес).
• Если IP-адрес динамический, установите переключатель Obtain an IP address
automatically (Получить IP-адрес автоматически).
• Если имеется статический IP-адрес, выберите переключатель Specify an IP
address (Указать IP-адрес) и введите информацию в поля IP Address (IP-адрес)
и
Subnet Mask (Маска подсети).

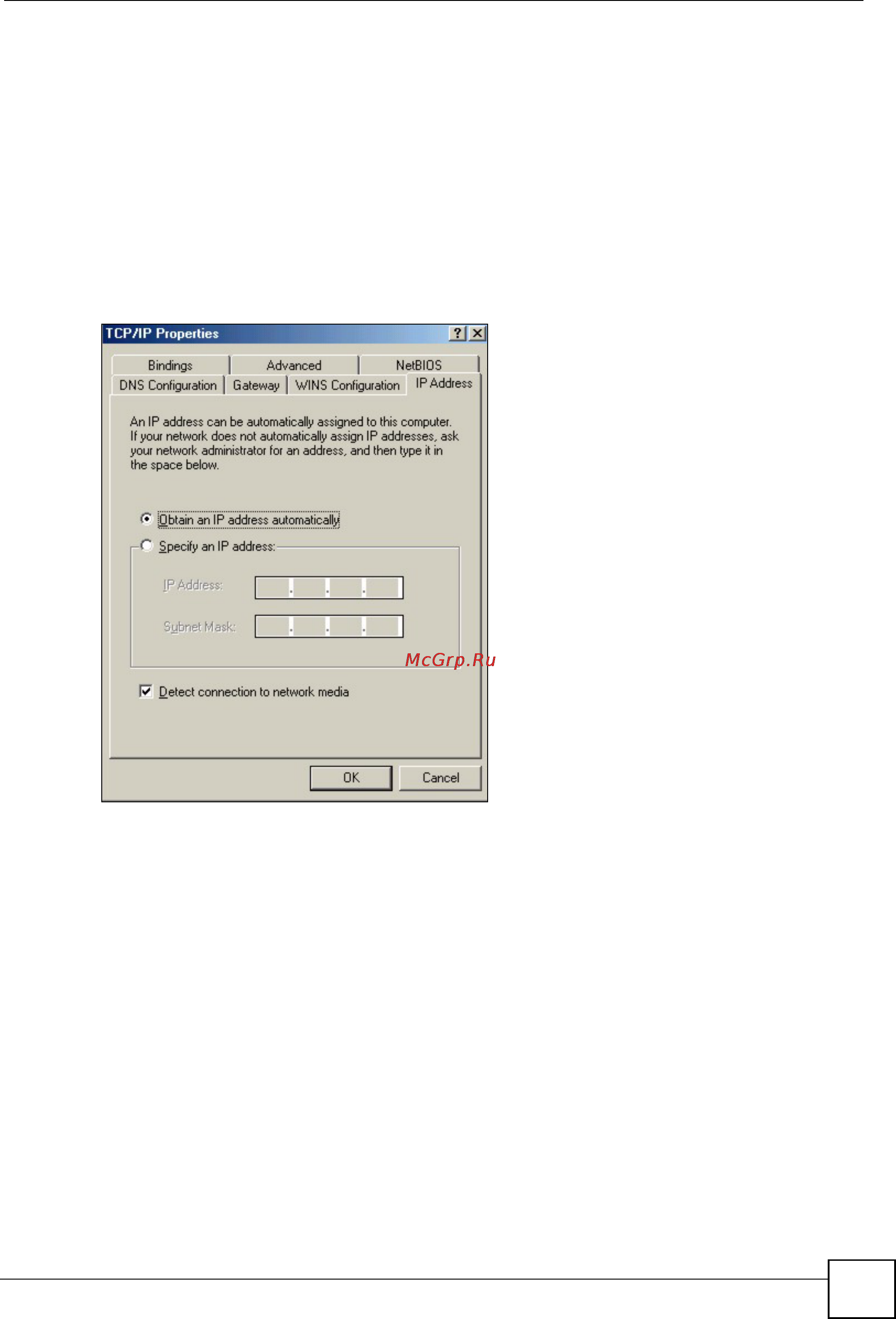

Рис. 196 Windows 95/98/Me: Свойства TCP/IP: IP-адрес
3 Выберите вкладку DNS Configuration (Конфигурация DNS).
• Если информация о DNS неизвестна, установите переключатель Disable DNS
(Отключить DNS).
• Если информация о DNS известна, установите переключатель Enable DNS
(Включить DNS) и введите информацию в полях внизу (необязательно
заполнять их все).
