Приложение C Разрешение всплывающих окон, сценариев JavaScript и апплетов Java
Руководство пользователя P-791R v2
322
5 Нажмите Close (Закрыть), чтобы вернуться на экран Privacy
(Конфиденциальность).
6 Чтобы сохранить настройки, нажмите кнопку Apply.
Сценарии JavaScript
Если страницы веб-конфигуратора в Internet Explorer отображаются неправильно,
проверьте, разрешено ли выполнение сценариев JavaScript.
1 В Internet Explorer выберите Tools (Сервис), Internet Options (Свойства
обозревателя) и перейдите на закладку Security (Безопасность).

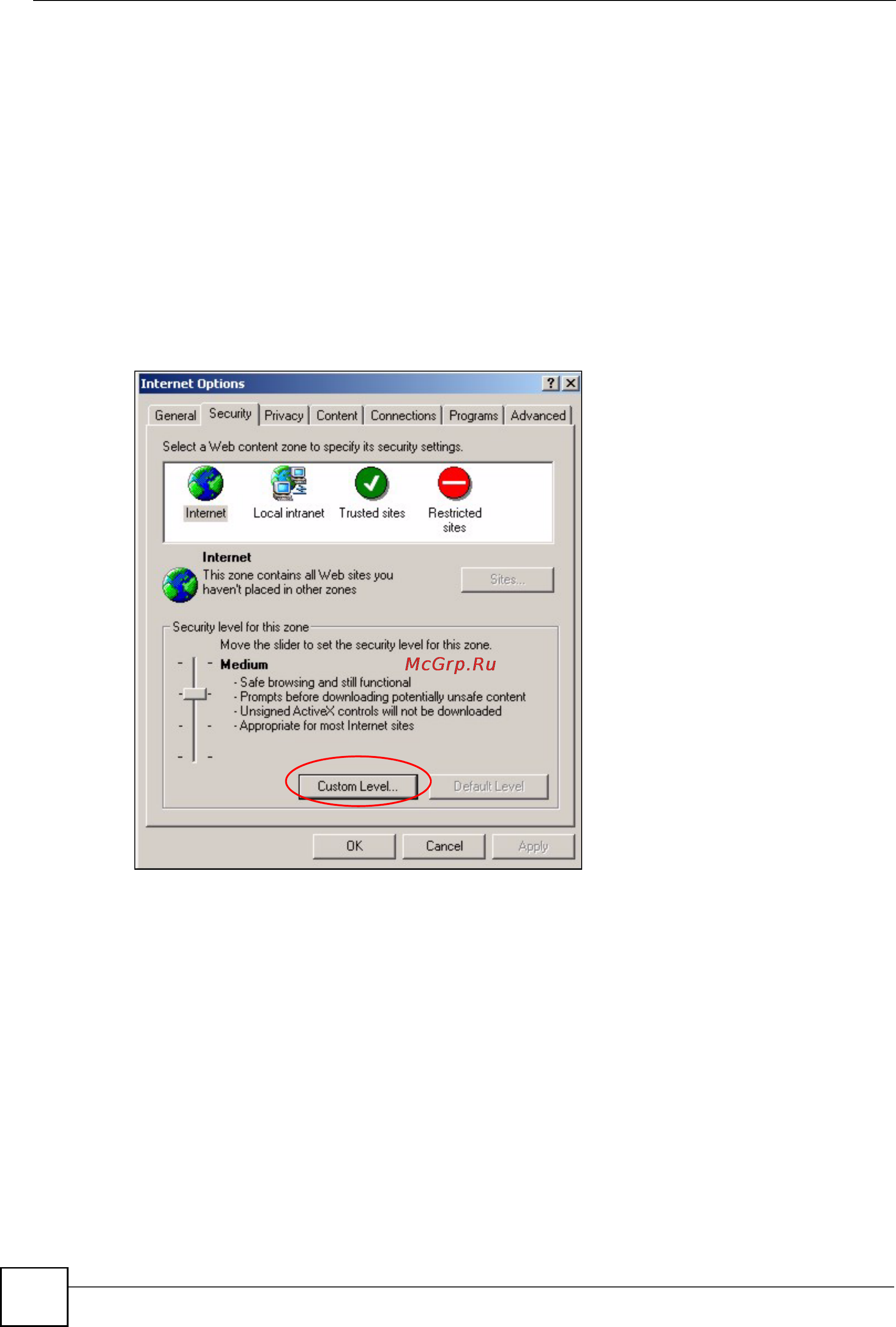

Рис. 222 Свойства обозревателя: Security
2 Нажмите кнопку Custom Level... (Другой).
3 Пролистайте список до раздела Scripting (Сценарии).
4 В подразделе Active scripting (Активные сценарии) проверьте, выбран ли
переключатель Enable (Разрешить; этот вариант выбран по умолчанию).
5 В подразделе Scripting of Java applets (Выполнять сценарии приложений Java)
проверьте, выбран ли переключатель Enable (Разрешить; этот вариант выбран по
умолчанию).
6 Нажмите кнопку OK, чтобы закрыть
окно.
