Глава 9 Статическая маршрутизация
Руководство пользователя P-791R v2
118

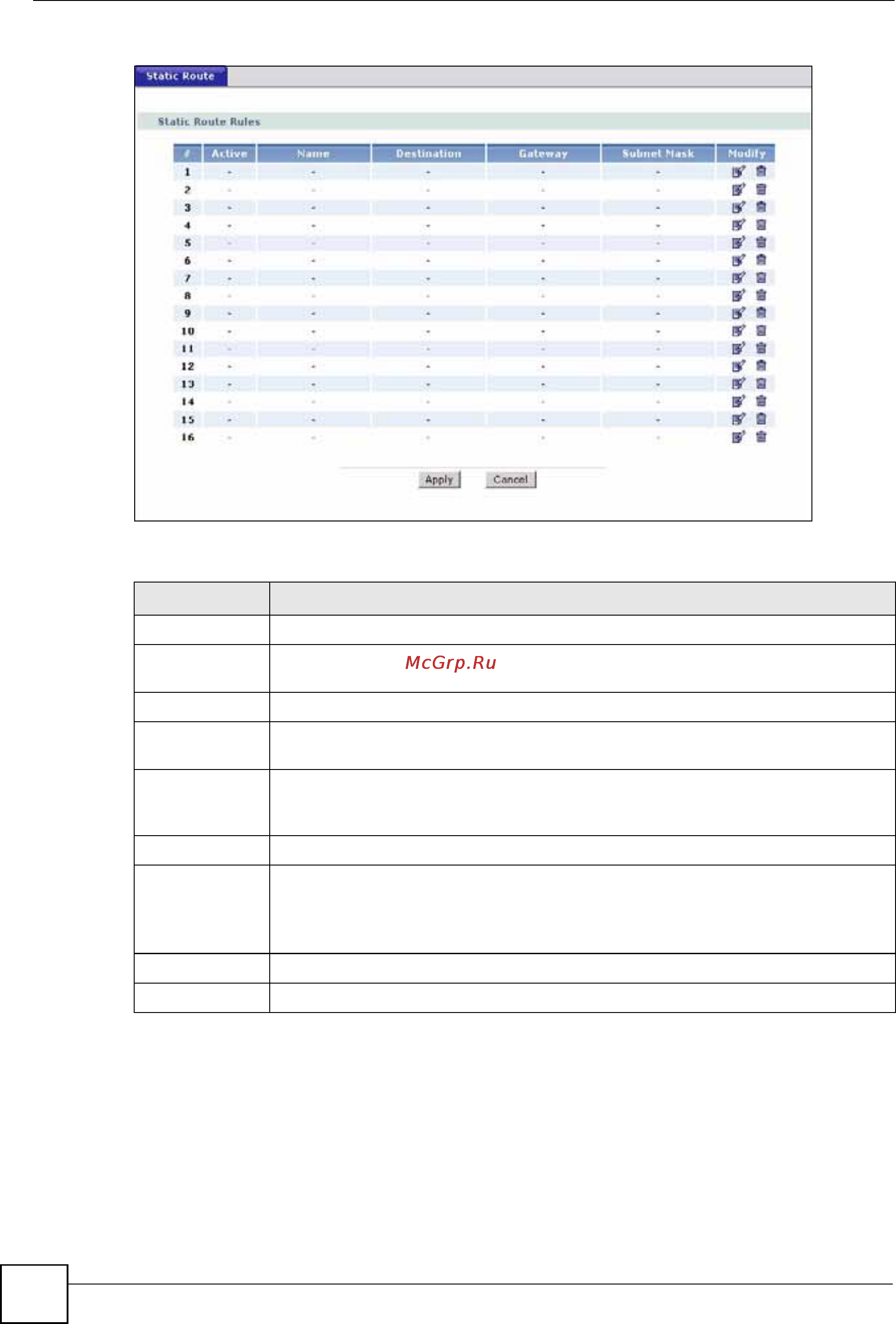

Рис. 50 Экран Static Route > Static Route
Поля изображенного выше экрана описаны в следующей таблице.
9.2.1 Редактирование статического маршрута
Выберите номер индекса статического маршрута и щелкните команду Edit. Появляется
экран, показанный ниже. На этом экране указываются все необходимые сведения для
настройки статического маршрута.
Таблица 31 Экран Static Route > Static Route
ПОЛЕ ОПИСАНИЕ
# В этом поле отображается номер статического маршрута.
Active Это поле показывает, активен ли данный статический маршрут: Yes (Да) или
No (Нет).
Name В этом поле выводится описание или идентификация данного машрута.
Destination Этот параметр указывает IP-адрес конечной точки маршрута. Маршрутизация
всегда подразумевает диапазон сетевых адресов.
Gateway Это – IP-адрес шлюза. Шлюз - это маршрутизатор или коммутатор,
расположенный в одном сегменте с LAN- или WAN-портом устройства. Шлюз
пересылает пакеты к месту назначения.
Subnet Mask В этом поле отображается маска подсети статического маршрута.
Modify Чтобы перейти на экран задания статических маршрутов для P-791R v2,
щелкните на значке редактирования.
Щелкните на значке удаления, чтобы удалить статический маршрут из
P-791R v2. Появится окно с просьбой подтвердить удаление маршрута.
Apply Нажмите кнопку Apply, чтобы сохранить изменения в P-791R v2.
Cancel Если нужно начать настройку заново, нажмите кнопку Cancel.
