Глава 15 Системные инструменты
Руководство пользователя P-791R v2
161

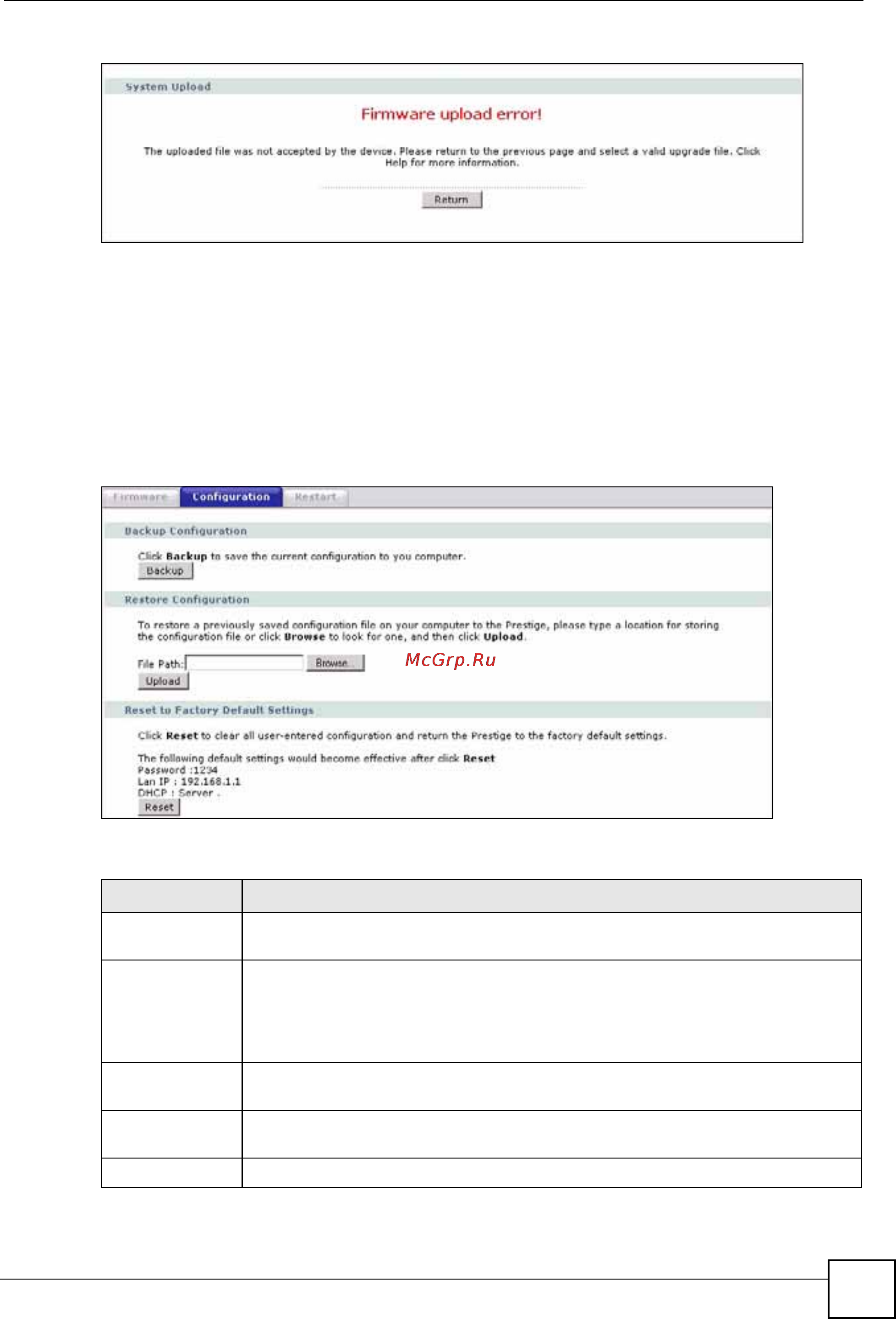

Рис. 83 Сообщение об ошибке
15.2 Экран Configuration
Этот экран служит для резервного копирования или восстановления настроек
P-791R v2. На нем также можно осуществить сброс P-791R v2 к заводским настройкам
по умолчанию. Для перехода на этот экран выберите Maintenance > Tools >
Configuration.
Рис. 84 Экран Tools > Configuration
Поля изображенного выше экрана описаны в следующей таблице.
Таблица 48 Экран Tools > Configuration
ПОЛЕ ОПИСАНИЕ
Backup
Configuration
Backup Нажмите эту кнопку, чтобы сохранить текущие настройки P-791R v2 на вашем
компьютере. После того, как устройство будет настроено и начнет работать в
штатном режиме, рекомендуется перед любым изменением настроек делать
резервную копию файла настроек. Резервный файл будет полезен в том
случае, если потребуется вернуться к предыдущим настройкам.
Restore
Configuration
File Path Введите местоположение файла для загрузки в устройство или нажмите
Browse..., чтобы найти файл на диске.
Browse Нажмите эту кнопку, чтобы найти файл, который требуется загрузить.
