Приложение B Настройка IP-адреса компьютера
Руководство пользователя P-791R v2
314

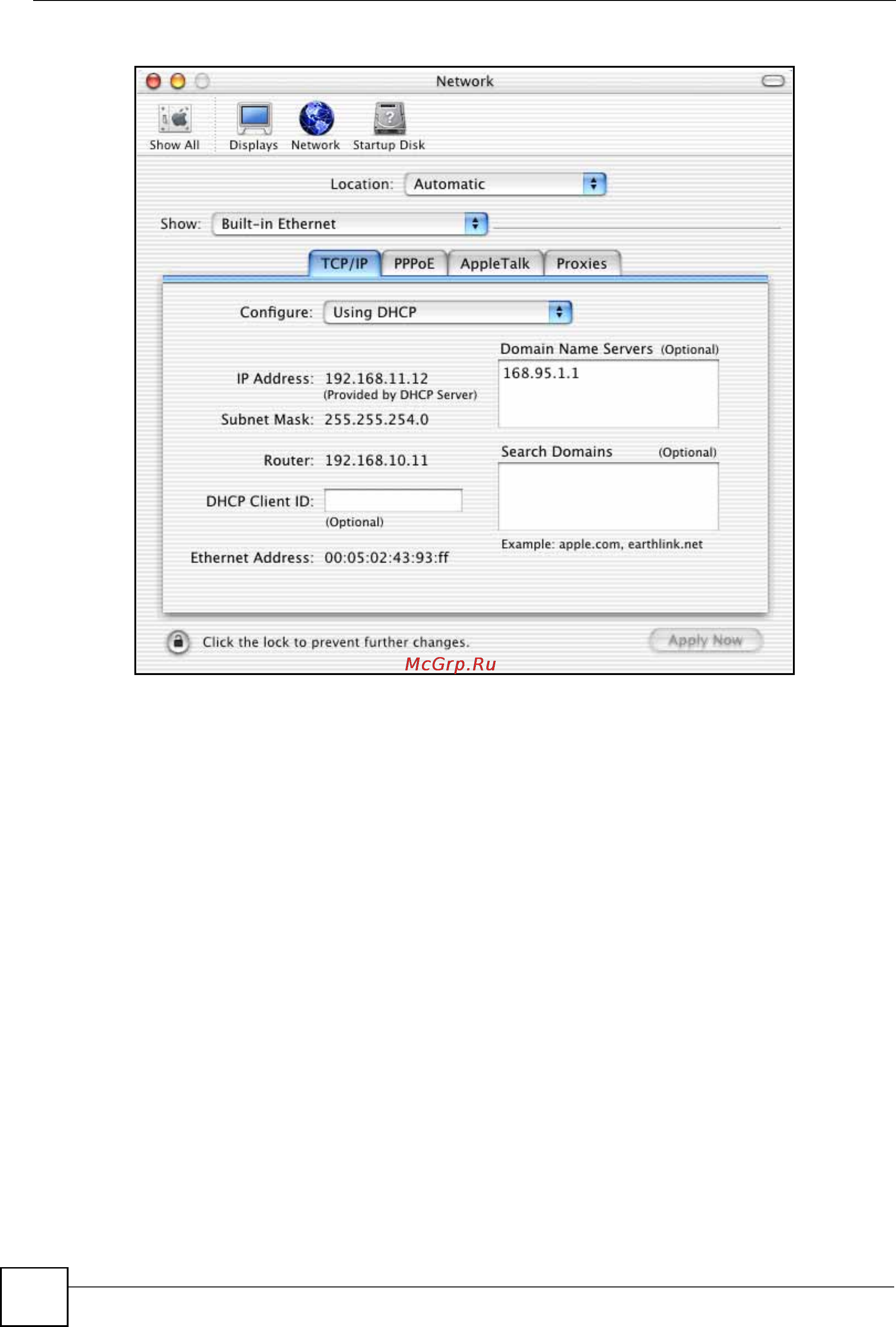

Рис. 208 Macintosh OS X: Сеть
4 Если параметры назначаются статически, выполните следующие действия.
• В списке Configure (Конфигурировать) выберите пункт Manually (Вручную).
• Введите свой IP-адрес в поле IP Address (IP-адрес).
• Введите маску подсети в поле Subnet mask (Маска подсети).
• Введите IP-адрес P-791R v2 в поле Router address (Адрес маршрутизатора).
5 Нажмите кнопку Apply Now (Применить сейчас) и закройте окно.
6 Включите P-791R v2 и
перезапустите компьютер (если это будет предложено).
Проверка настроек
Проверьте свойства TCP/IP в окне Network (Сеть).
Linux
В этом разделе иллюстрируется настройка параметров TCP/IP в Red Hat Linux 9.0.
В зависимости от используемого дистрибутива Linux и его версии методика, вид
экранов и местоположение файлов могут различаться.
