BF15D-BF20D
4-31
9) Затяните болты клеммного зажима М8 X 45 мм установ-
ленным моментом.
МОМЕНТ ЗАТЯЖКИ:
22 Н·м (2,2 кгс·м, 16 фунт-сила·фут)
10) Установите крышку подушки нижней опоры выступом
вверх и затяните четыре фланцевых болта М8 х 20 мм.
МОМЕНТ ЗАТЯЖКИ:
12 Н·м (1,2 кгс·м, 9 фунт-сила·фут)
11) Установите перечисленные ниже компоненты:
- картер механизма реверса в сборе (стр. 4-10).
- левый и правый нижний кожух двигателя (стр. 5-2).
- кожух двигателя (стр. 5-1).

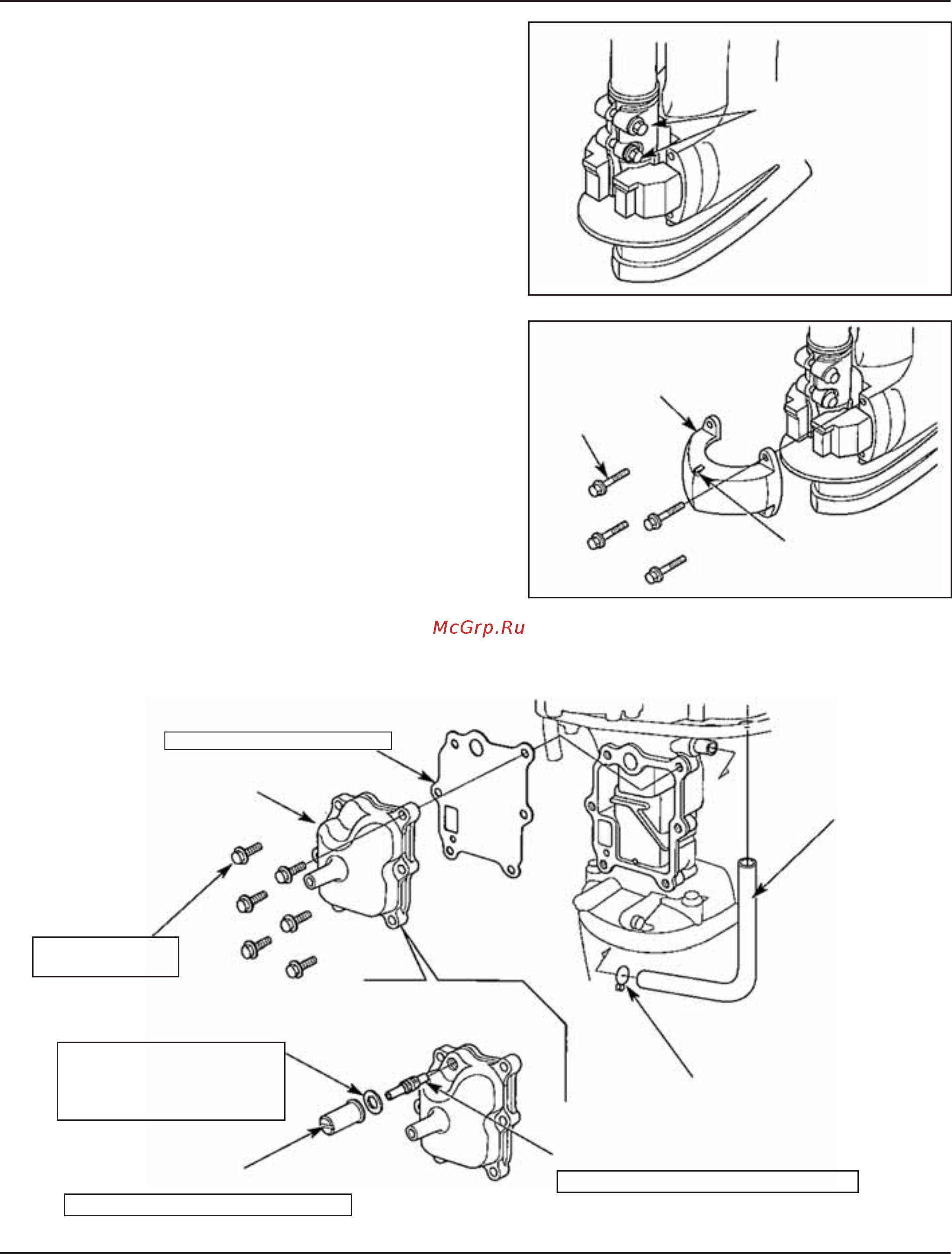

8. КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА
a. РАЗБОРКА/СБОРКА
1) Снимите кожух двигателя (стр. 5-1).
2)- Снимите левый и правый нижний кожух двигателя (стр.
5-2, 3).
[1]
БОЛТЫ КЛЕММНОГО
ЗАЖИМА ПОДУШКИ
НИЖНЕЙ ОПОРЫ
[1] КРЫШКА ПОДУШКИ
НИЖНЕЙ ОПОРЫ
[2] ВЫСТУПЫ
М6 x 20 (4 шт.)
[1] КРЫШКА
ВЫПУСКНОГО
КОЛЛЕКТОРА
[2] ПРОКЛАДКА
Не использовать повторно
[3] ШЛАНГ
[4] ХОМУТ ШЛАНГА
[5] ПРОБООТБОРНЫЙ ШТУЦЕР
20 Н·м (2,0 кгс·м, 14 фунт-сила·фут)
[6] Стандарт Боденского озера
[6] КОЛПАЧОК
ПРОБООТБОРНОГО ШТУЦЕРА
11 Н·м (1,1 кгс·м, 8 фунт-сила·фут)
[7] УПЛОТНИТЕЛЬНАЯ ШАЙБА
СБОРКА:
Проверьте на предмет пов-
реждений, при необходи-
мости замените на новую.
М6 x 23 (6 шт.)
12 Н·м (1,2 кгс·м,
9 фунт-сила·фут)
