BF15D-BF20D
14-3

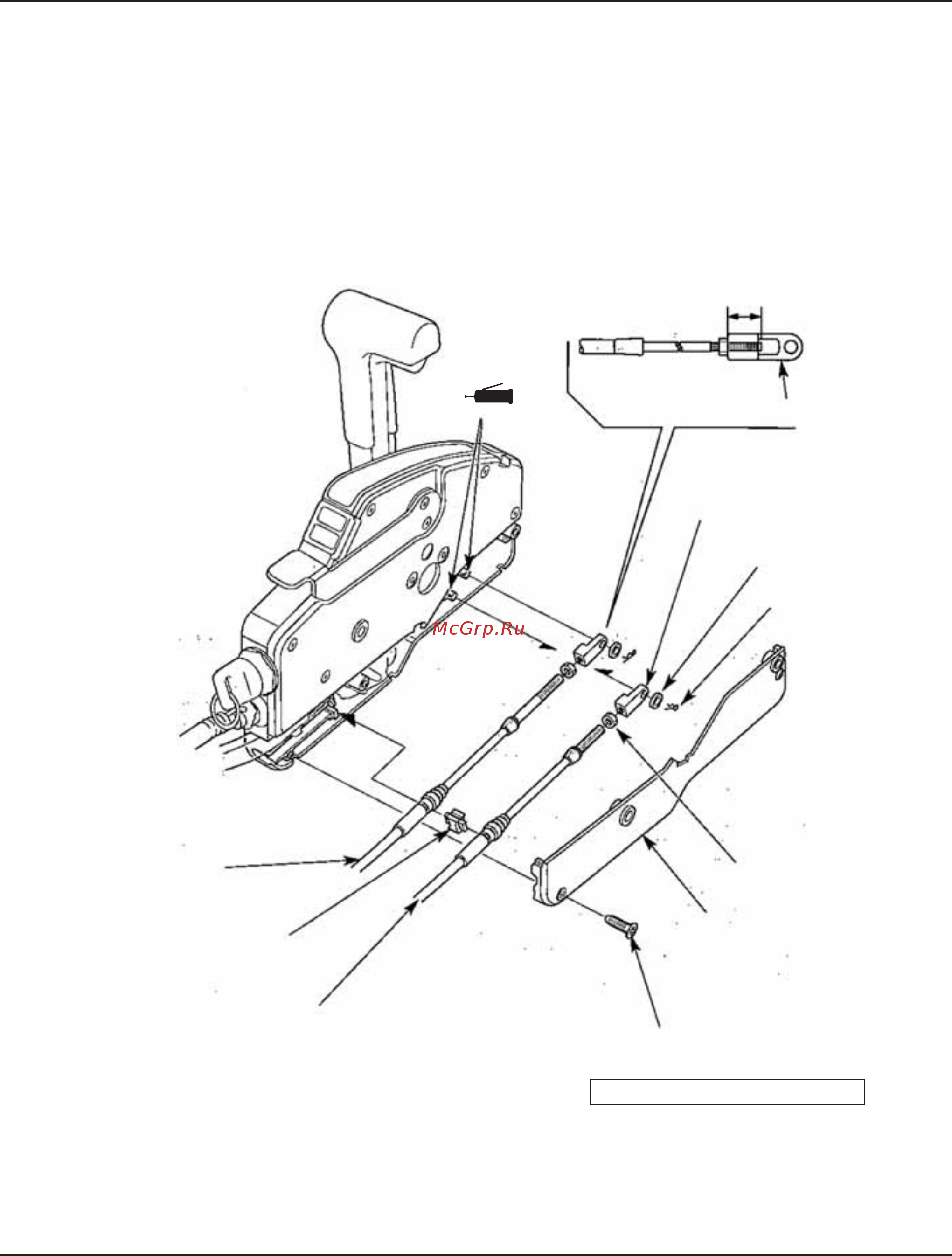

• СО СТОРОНЫ БЛОКА УПРАВЛЕНИЯ
• Вверните проушину с контргайкой на расстояние не
менее 8 мм на резьбовой части троса дистанционного
управления и затяните контргайку.
• Перед присоединением троса нанесите консистентную
смазку на штифт рычага управления.
• После установки отрегулируйте тросы и присоедините их
к двигателю (стр. 14-2).
[1]
Н
Е МЕНЕЕ 8 ММ (0,3 ДЮЙМА)
[2] НАКОНЕЧНИК
С ПРОУШИНОЙ (2
ШТ.)
[2]
НАКОНЕЧНИК
С ПРОУШИНОЙ (2
ШТ.)
[3] ШАЙБА 6
ММ (2 ШТ.)
[4] ШПЛИНТ 6
ММ
(2
ШТ.)
[5]
СТОПОРНАЯ ГАЙКА
10-32UNF (2
ШТ.)
[6] КРЫШКА
С ПУЛЬТА УПРАВЛЕНИЯ
[7]
САМОРЕЗНЫЙ ВИНТ
5
X 25 ММ (2 ШТ.)
2 Н·М (0,2 КГС·М, 1,4 ФУНТ-СИЛА·ФУТ)
[8]
ТРОС ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
(СО СТОРОНЫ ДРОССЕЛЬНОЙ ЗАСЛОНКИ)
[9] ПРОСТАВКА ЗАЖИМА ТРОСОВ
[10]
ТРОС ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
(СО СТОРОНЫ
ПЕРЕКЛЮЧАТЕЛЯ)
смазка
