Honda BF 20 [148/306] Установка двигателя
![Honda BF 20 [148/306] Установка двигателя](/views2/1240095/page148/bg94.png)
BF15D-BF20D
8-6

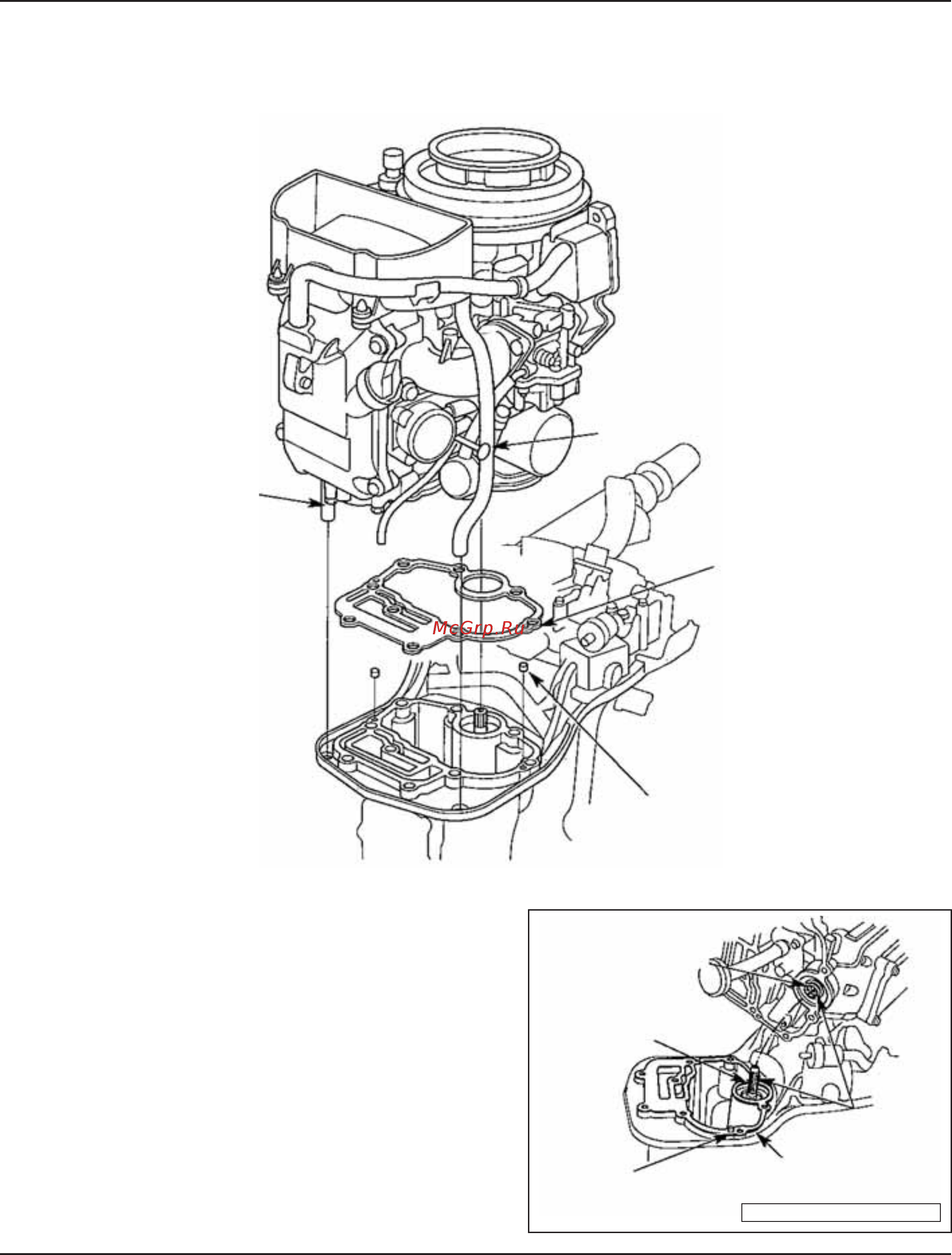

[1] СЛИВНОЙ ШЛАНГ
[1] СЛИВНОЙ ШЛАНГ
[2] ПРОКЛАДКА
МАСЛЯНОГО
КАРТЕРА
[3] УСТАНОВОЧНЫЙ
ШТИФТ
6x10 мм (2 шт.)
25) Вытащите сливные шланги из масляного картера и сни-
мите с него двигатель.
26) Снимите два установочных штифта 6 х 10 мм и прокладку
масляного картера.
2. УСТАНОВКА ДВИГАТЕЛЯ
1) Вставьте два установочных штифта 6 х 10 мм и уложите
прокладку масляного картера.
• При сборке используйте новую прокладку масляного
картера.
2) Смажьте шлицы трансмиссионного вала морской смазкой
и установите двигатель, совместив трансмиссионный вал
с коленчатым валом.
[1] КОЛЕНЧАТЫЙ
ВАЛ
[4]
ТРАНСМИССИОННЫЙ
ВАЛ
[3]
УСТАНОВОЧНЫЙ
ШТИФТ 6x10 мм (2 шт.)
[2] ПРОКЛАДКА
МАСЛЯНОГО КАРТЕРА
Не использовать повторно
