BF15D-BF20D
16-27
7. Катушка зажигания
a. СНЯТИЕ
1) Снимите перечисленные ниже компоненты:
- верхний кожух двигателя (стр. 5-1).
- левый нижний кожух двигателя (стр. 5-3).
2) Расстегните хомуты и освободите провода со спиральной
защитой.
3) Снимите наконечники свечей зажигания.
4) Отсоедините от катушек зажигания провода первичных
обмоток и снимите катушки зажигания.
5) Отверните фланцевые болты М6 X 14 мм и снимите крон-
штейн свечей зажигания.

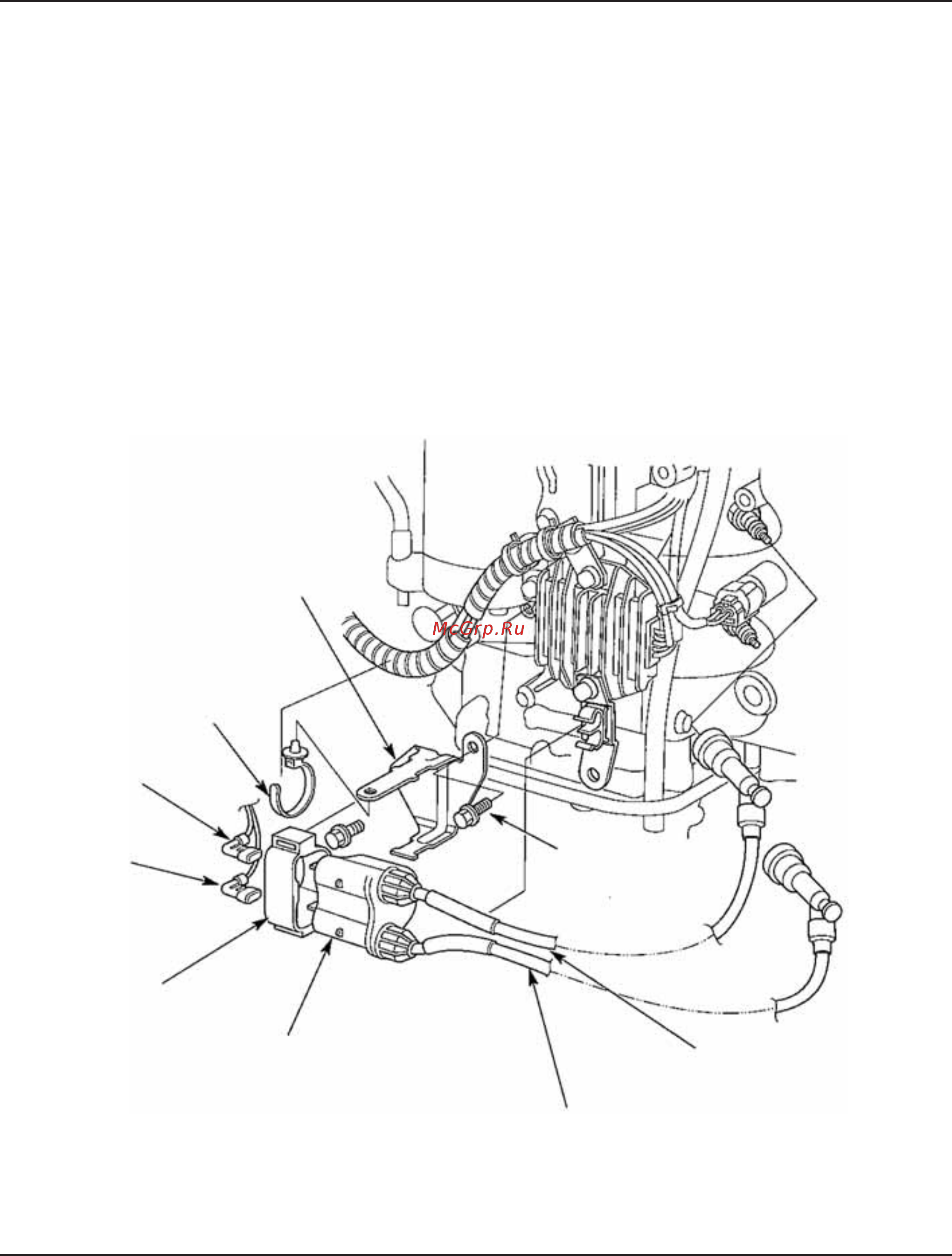

[1]
КРОНШТЕЙН КАТУШКИ
ЗАЖИГАНИЯ
[2]
ВЫСОКОВОЛЬТНЫЙ ПРОВОД
(ЦИЛИНДР № 1)
[3]
ВЫСОКОВОЛЬТНЫЙ ПРОВОД
(ЦИЛИНДР № 2)
[4] КАТУШКА ЗАЖИГАНИЯ
[5]
РЕЗИНОВАЯ ПОДУШКА
КАТУШЕК ЗАЖИГАНИЯ
[6]
ПРОВОД
ПЕРВИЧНОЙ
ОБМОТКИ
(ЧЕРНЫЙ)
[7]
ПРОВОД
ПЕРВИЧНОЙ
ОБМОТКИ
(ЧЁРНО-ГОЛУБОЙ)
[8]
ЛЕНТОЧНЫЙ
ХОМУТ
С КЛИПСОЙ
М6
X14 (2 ШТ.)
