BF15D-BF20D

9-2

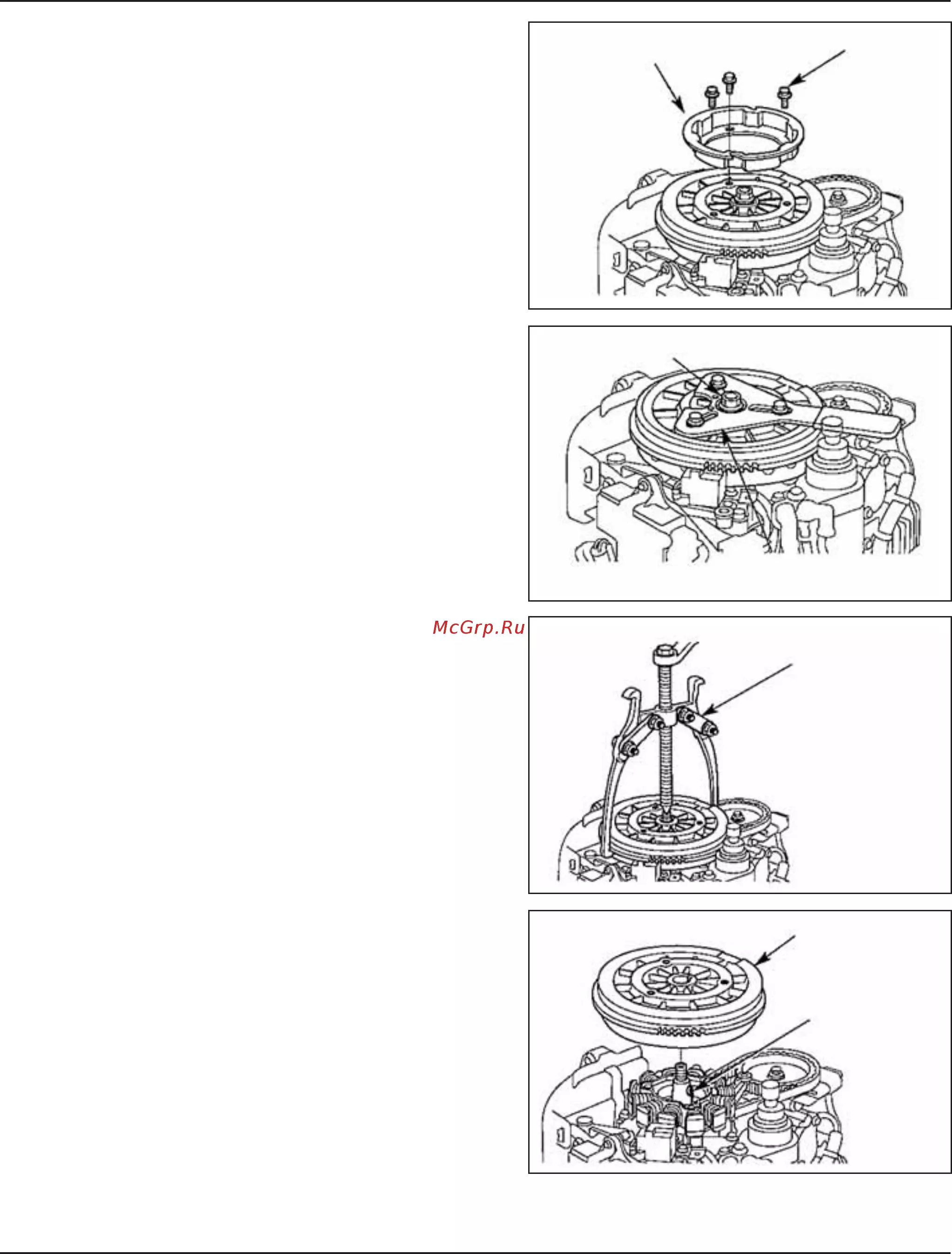

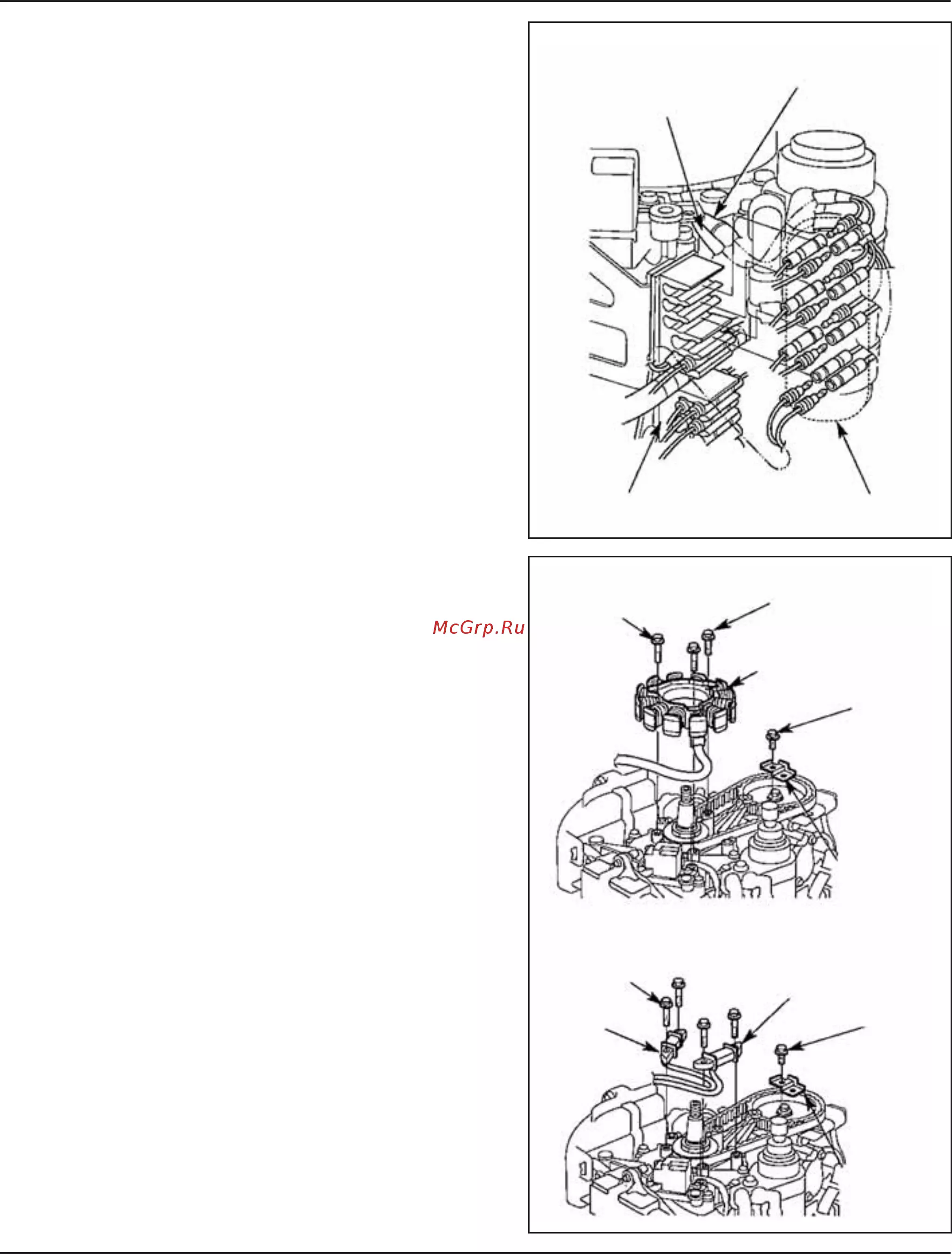

1. МАХОВИК/КАТУШКИ

a. СНЯТИЕ

1) Снимите перечисленные ниже компоненты:

- верхний кожух двигателя (стр. 5-1).

- левый нижний кожух двигателя (стр. 5-2).

- правый нижний кожух двигателя (стр. 5-3).

- барабанно-шнуровой стартер (стр. 7-2).

- кожух B стартера (стр. 7-10).

2) Отверните три фланцевых болта М6 X 22 мм и снимите

шкив стартера.

3) Зафиксируйте маховик стандартным стопором и отверни-

те гайки крепления маховика.

4) Установите стандартный съёмник на маховик так, чтобы

его лапы находились в стороне от магнитных компонентов

и стараясь не повредить зубчатый венец.

Не бейте молотком по маховику.

5) Снимите маховик с сегментной шпонкой.

[1] ШКИВ СТАРТЕРА

М6 x10 (3 шт.)

[1] ГАЙКА КРЕПЛЕНИЯ МАХОВИКА

[2] СТОПОР МАХОВИКА

(имеется в продаже)

[1] СЪЁМНИК МАХОВИКА

(Имеется в продаже)

[1] МАХОВИК

[2] СЕГМЕНТНАЯ

ШПОНКА
