BF15D-BF20D
2-12
• ПРОВЕРКА КОМПРЕССИИ В ЦИЛИНДРЕ
1) Установите механизм реверса в нейтральное положе-
ние.
2) Выньте чеку аварийной остановки двигателя из выключа-
теля аварийной остановки двигателя.
3) Снимите кожух двигателя и выверните обе свечи зажи-
гания.

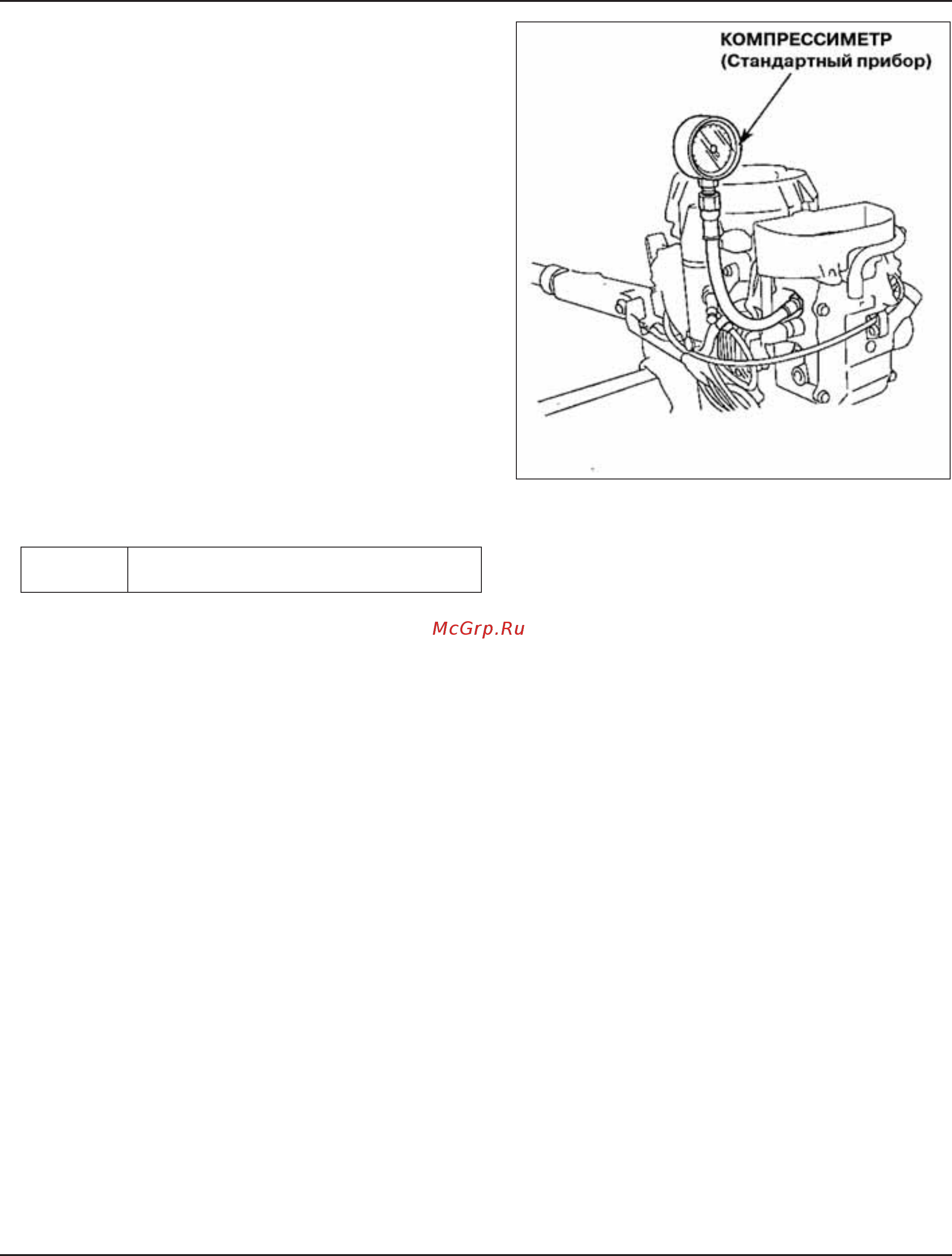

4) Установите компрессиметр в свечное гнездо цилиндра
№ 1.
5) Отсоедините трос газа дистанционного управления от
рычага газа (только при наличии дистанционного управ-
ления).
6) Вручную удерживайте рычаг газа в положении полностью
открытой дроссельной заслонки
7) При наличии электрического стартера: Проверните мотор
стартером, используя выключатель стартера (румпель-
ное управление) или выключатель зажигания (дистанци-
онное управление) и добейтесь стабилизации показаний
компрессиметра.
Не держите стартер включённым дольше 5 секунд за один
раз. Если показания компрессиметра не стабилизируют-
ся на протяжении 5 секунд, выключите стартер, выждите
10-20 секунд и повторите операцию.
Барабанно-шнуровой стартер с возвратной пружиной:
Несколько раз потянув шнур стартера, добейтесь стаби-
лизации показаний компрессиметра.
8) Установите компрессиметр в свечное гнездо цилиндра
№ 2 и повторите операции 6 и 7.
9) Закончив проверку, установите снятые ранее компонен-
ты, действуя в обратном порядке.
Компрессия 1,370+98 кПа
(14,0±1,0 кгс/см2, 199±14 фунт-сила/дюйм2)
