BF15D-BF20D
11-21
1) Проверьте передний сальник коленчатого вала и при
необходимости замените его. Выньте сальник и утилизи-
руйте его. Запрессуйте новый сальник.
2) Смажьте кромку сальника консистентной смазкой.
3) Установите датчик давления масла, если он снимался.
• Оберните резьбовую часть датчика уплотнительной
лентой (типа ФУМ) или нанесите резьбовой герметик
затем вверните датчик и затяните установленным мо-
ментом с использованием динамометрического ключа.
Не превышайте установленный момент затяжки, чтобы
не повредить резьбовое гнездо.
МОМЕНТ ЗАТЯЖКИ:
8 Н·м (0,8 кгс·м, 6 фунт-сила·фут)
4) Проверьте задний сальник коленчатого вала и при необ-
ходимости замените его. Выньте сальник и утилизируйте
его. Запрессуйте новый сальник.
5) Смажьте кромку сальника консистентной смазкой.
6) Смажьте маслом с ДМ коренные и шатунные шейки ко-
ленчатого вала. Уложите коленчатый вал.
• Будьте осторожны, чтобы не повредить сальник.

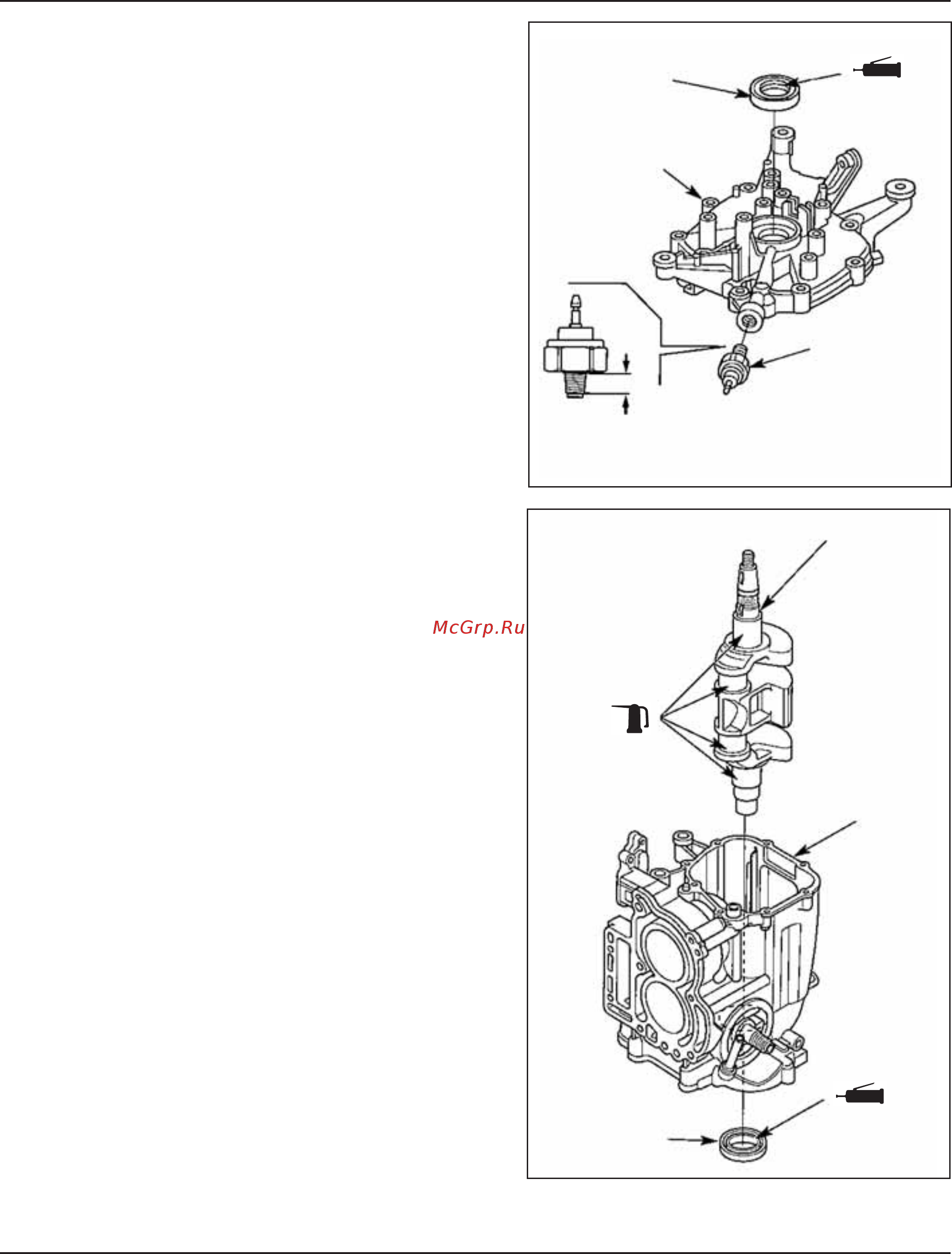

[1]
САЛЬНИК
50 x 35 x 8 мм
[2]
ПЕРЕДНЯЯ КРЫШКА
КАРТЕРА КОЛЕНЧАТОГО
ВАЛА
[3] ДАТЧИК
ДАВЛЕНИЯ
МАСЛА
[4]
Оберните уплотнительной лентой
или нанесите резьбовой герметик.
смазка
[2] КОЛЕНЧАТЫЙ ВАЛ
[1]
МАСЛО
С ДИСУЛЬФИДОМ
МОЛИБДЕНА
[1] БЛОК
ЦИЛИНДРОВ
[2]
САЛЬНИК
28 x 45 x 7 мм
масло
смазка
