BF15D-BF20D

13-7

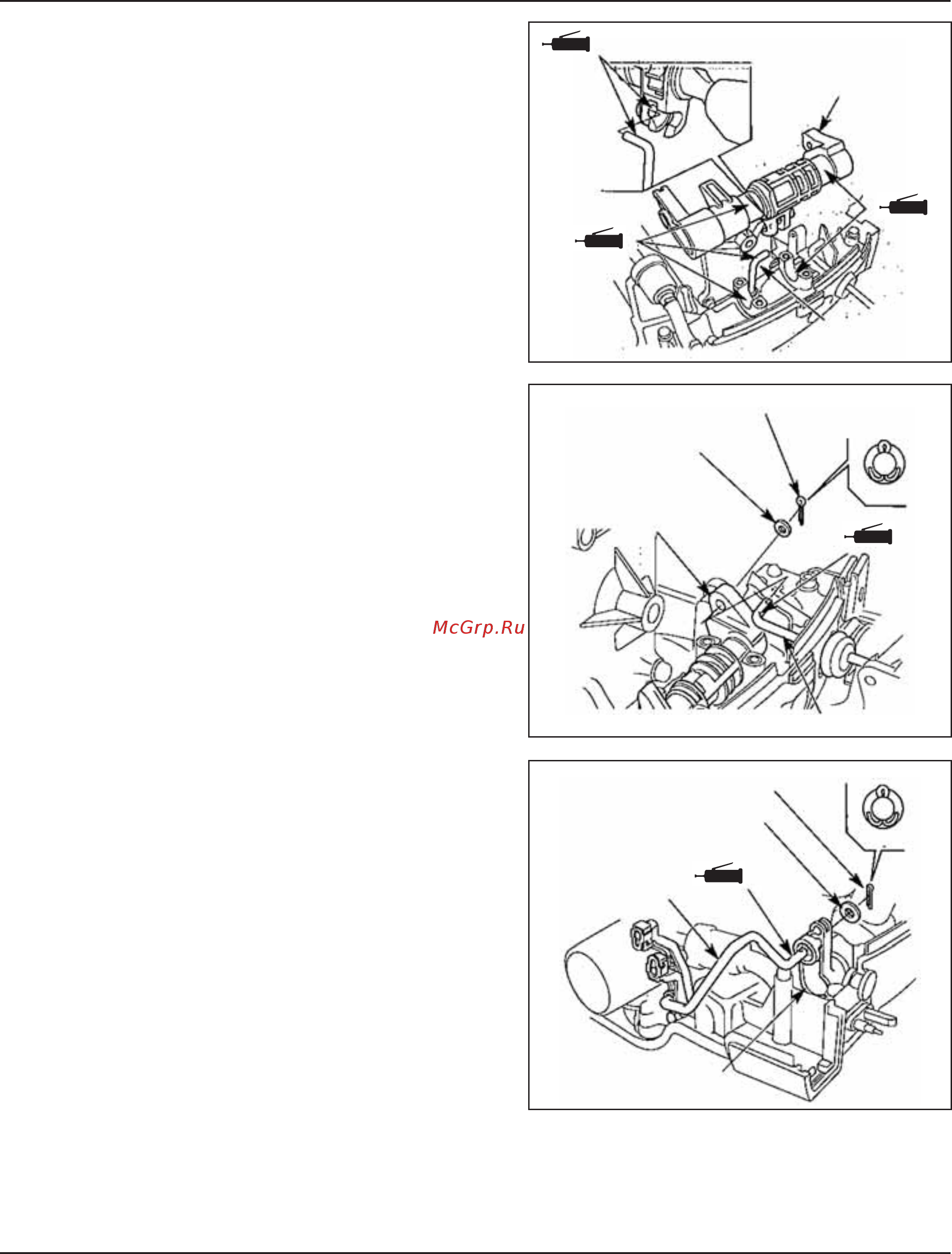

1) Смажьте шток переключателя консистентной смазкой:

- отверстия под тягу поводка

- поверхность скольжения стопорной пружины

- поверхность скольжения планки закрепления пружины.

2) Присоедините шток переключателя к штоку А переключа-

теля и установите их на место

3) Модель с румпельным управлением:

Смажьте тягу консистентной смазкой и присоедините тягу

к штоку переключателя. Установите шайбу 5 мм и новый

разводной шплинт, разведите усы шплинта, как показано

на рисунке.

С дистанционным управлением:

Смажьте тягу консистентной смазкой и присоедините тягу

к штоку переключателя. Установите шайбу 7 мм и новый

разводной шплинт, разведите усы шплинта, как показано

на рисунке.

смазка

[1] ШТОК

ПЕРЕКЛЮЧАТЕЛЯ

[2]

ШТОК А

ПЕРЕКЛЮЧАТЕЛЯ

смазка

[1] ШТОК

ПЕРЕКЛЮЧАТЕЛЯ

[2] ПЛОСКАЯ ШАЙБА 5

ММ

[3] РАЗВОДНОЙ ШПЛИНТ 2 ММ

[4] ТЯГА

смазка

[2] ПЛОСКАЯ ШАЙБА 7 ММ

[3] РАЗВОДНОЙ ШПЛИНТ 2 ММ

[1] ТЯГА

[4] ШТОК

ПЕРЕКЛЮЧАТЕЛЯ
