BF15D-BF20D
2-9

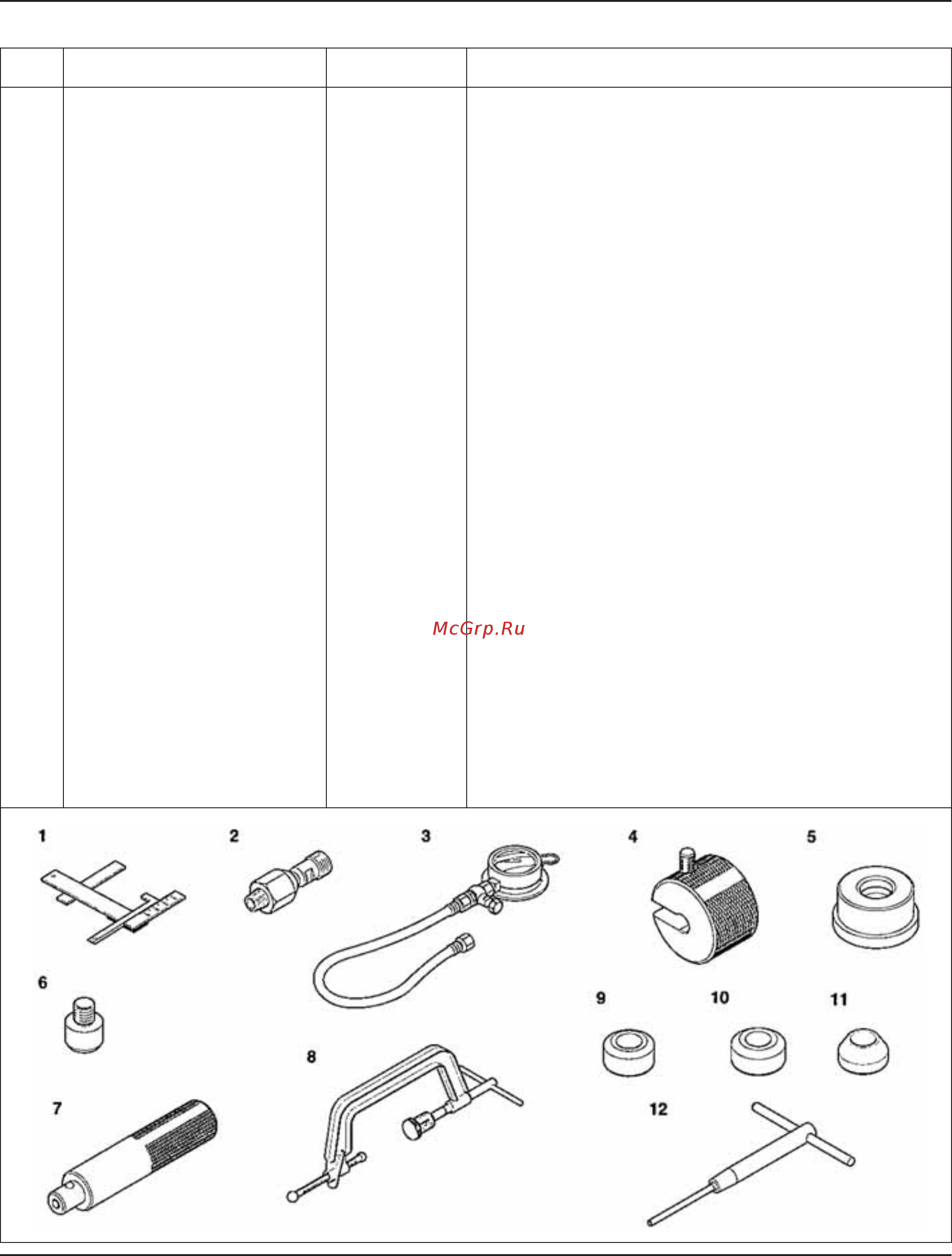

7. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ
Номер Наименование инструмента
Номер
инструмента
Назначение
1 Шаблон для проверки высоты
расположения верха поплавка
07401-0010000 Проверка уровня поплавка в карбюраторе
2 Переходник манометра для
проверки давления масла
07406-0030000 Проверка давления масла
3 Манометр для проверки
давления масла
07506-3000000 Проверка давления масла
4 Грузик инерционного съёмника 07741-0010201 Извлечение подшипника или наружной обоймы
подшипника
5 Оправка 32 x 35 мм 07746-0010100 Установка игольчатого подшипника
Оправка 42 x 47 мм 07746-0010300 Установка шарикового подшипника 6005
Установка наружной обоймы конического подшипника
Оправка 24 x 26 мм 07746-0010700 Установка гидравлического уплотнения на дейдвудный вал
Оправка 22 x 24 мм 07746-0010800 Снятие игольчатого подшипника с дейдвудного вала
Установка гидравлического уплотнения на водяной насос
6 Направляющая оправка
диаметром 15 мм
07746-0040300 Установка игольчатого подшипника на водяной насос
Установка гидравлического уплотнения на водяной насос
Направляющая оправка
диаметром 17 мм
07746-0040400 Установка игольчатого подшипника
Установка гидравлического уплотнения на дейдвудный вал
Направляющая оправка
диаметром 25 мм
07746-0040600 Установка шарикового подшипника 6005
Установка наружной обоймы конического подшипника
7 Рукоятка 07749-0010000 Установка подшипников, сальников или водяных
уплотнений (рукоять для № 5 и № 6)
8 Рассухариватель 07757-0010000 Снятие/установка сухарей клапанной пружины
9 Фреза для прорезки седла
клапана, 45° х 27,5 мм
07780-0010200 Восстановление седла впускного клапана
Фреза для прорезки седла
клапана, 45° х 22 мм
07780-0010701 Восстановление седла выпускного клапана
10 Фреза для прорезки седла
клапана, 32° х 25 мм
07780-0012000 Восстановление седла выпускного клапана
Фреза для прорезки седла
клапана, 32° х 30 мм
07780-0012200 Восстановление седла впускного клапана
11 Фреза для прорезки седла
клапана, 60° х 22 мм
07780-0014202 Восстановление седла выпускного клапана
Фреза для прорезки седла
клапана, 60° х 26 мм
07780-0014500 Восстановление седла впускного клапана
12 Рукоять для фрезы, 5 мм 07781-0010400 Восстановление седла клапана
