BF15D-BF20D
6-6

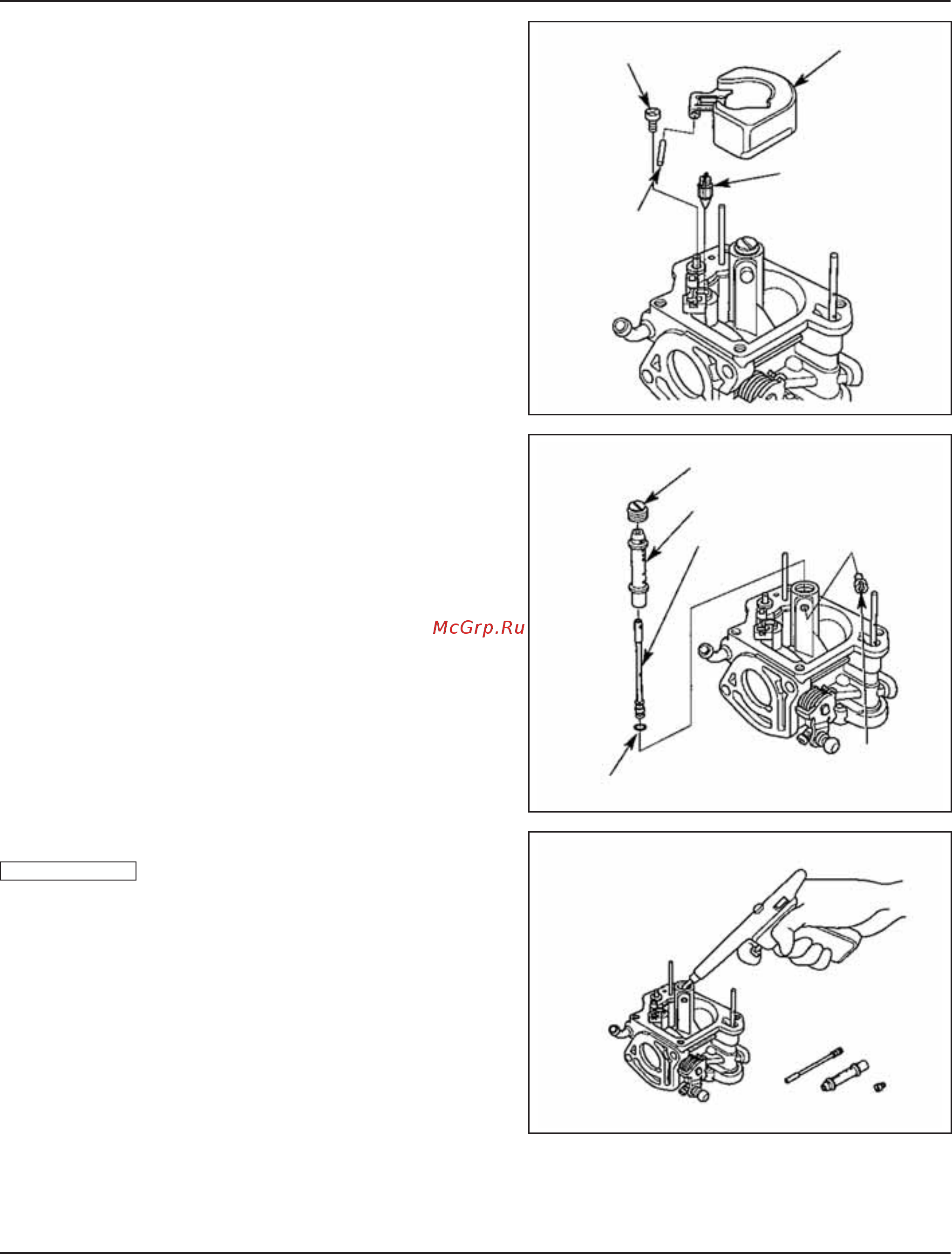

5) Отверните винт крепления, выньте ось поплавка и выньте
поплавок с клапаном.
6) Снимите главный жиклёр, соблюдая осторожность, чтобы
не повредить его.
7) Выверните главный воздушный жиклёр, выньте эмульси-
онную трубку, распылитель главной дозирующей систе-
мы, стараясь их не повредить.
c. ОЧИСТКА
• Некоторые моющие средства, имеющиеся в продаже,
содержат щёлочь. Эти очистители могут повредить пласт-
массовые детали, такие как уплотнительные кольца, поп-
лавок и поплавковый клапан. Изучите указания по приме-
нению на упаковке. Если сомневаетесь, то не используйте
эти продукты для очистки карбюратора.
• Струя воздуха под большим давлением может повредить
карбюратор. При продувке карбюратора регулируйте
давление компрессора на более низкое значение.
1) Промойте корпус карбюратора, снятые детали карбюра-
тора и поплавковую камеру, используя моющий раствор.
2) Продуйте снятые жиклёры, распылители и каналы, ис-
пользуя сжатый воздух низкого давления.
ПРИМЕЧАНИЕ
[1] ГЛАВНЫЙ ВОЗДУШНЫЙ ЖИКЛЁР
[2] ЭМУЛЬСИОННАЯ ТРУБКА
[3] РАСПЫЛИТЕЛЬ ГЛАВНОЙ
ДОЗИРУЮЩЕЙ СИСТЕМЫ
[4]
ГЛАВНЫЙ
ТОПЛИВНЫЙ
ЖИКЛЕР
[5] УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
[1] ВИНТ КРЕПЛЕНИЯ
[2] ПОПЛАВОК
[3] ПОПЛАВКОВЫЙ
КЛАПАН
[4] ОСЬ
ПОПЛАВКА
