BF15D-BF20D

6-1

6. СИСТЕМА ПИТАНИЯ

1. ГЛУШИТЕЛЬ/КАРБЮРАТОР

2. ТРОС ВОЗДУШНОЙ ЗАСЛОНКИ

3. ТОПЛИВНЫЙ НАСОС/ТОПЛИВНЫЙ ФИЛЬТР

4. ТОПЛИВНЫЙ БАК

Бензин огнеопасен и взрывоопасен.

При работе с фильтром существует опасность полу-

чения ожогов или серьёзных травм.

• Не приближайтесь к бензину с открытым пламе-

нем, искрящими или раскалёнными предметами.

• Проводите работу с топливом только на открытом

воздухе.

• Немедленно протрите пролитый бензин.

ПРЕДУПРЕЖДЕНИЕ

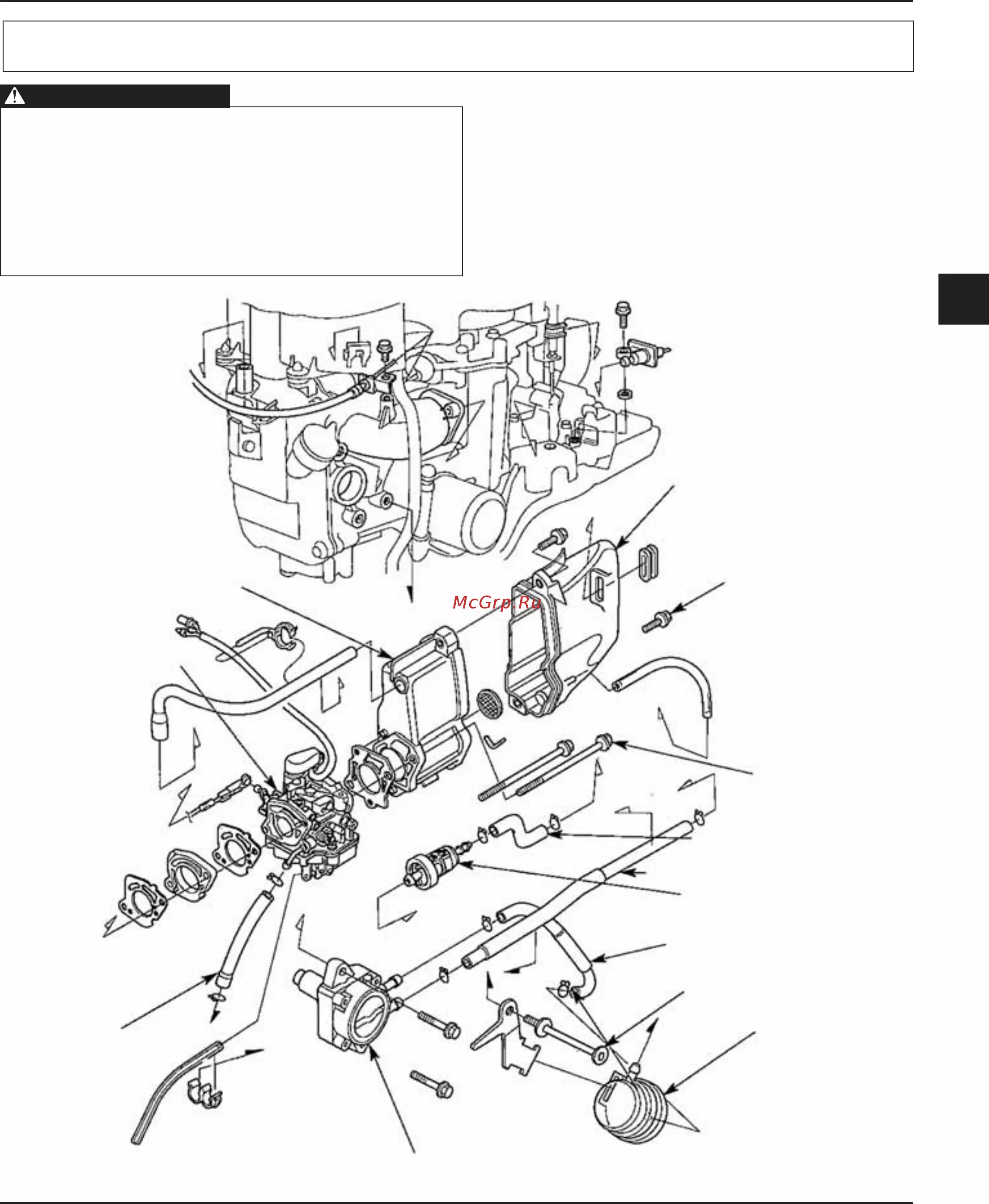

[1] КАРБЮРАТОР

[2] ГЛУШИТЕЛЬ

[3] КОЖУХ ГЛУШИТЕЛЯ

10 Н·м (1,0 кгс·м,

7 фунт-сила·фут)

9 Н·м (0,9 кгс·м,

6,5 фунт-сила·фут)

[4] ТОПЛИВОПРОВОД А

[5] ТОПЛИВОПРОВОД В

[6] ТОПЛИВНЫЙ ФИЛЬТР

[7] ТОПЛИВОПРОВОД С

10 Н·м (1,0 кгс·м,

7 фунт-сила·фут)

[8] ТОПЛИВНЫЙ

РЕСИВЕР

[9] ТОПЛИВНЫЙ НАСОС

[10] ТОПЛИВОПРОВОД D
