Honda BF 20 — установка водяного насоса и компонентов механизма реверса [98/306]

Превью страниц Страница 98 / 306

BF15D-BF20D

4-26

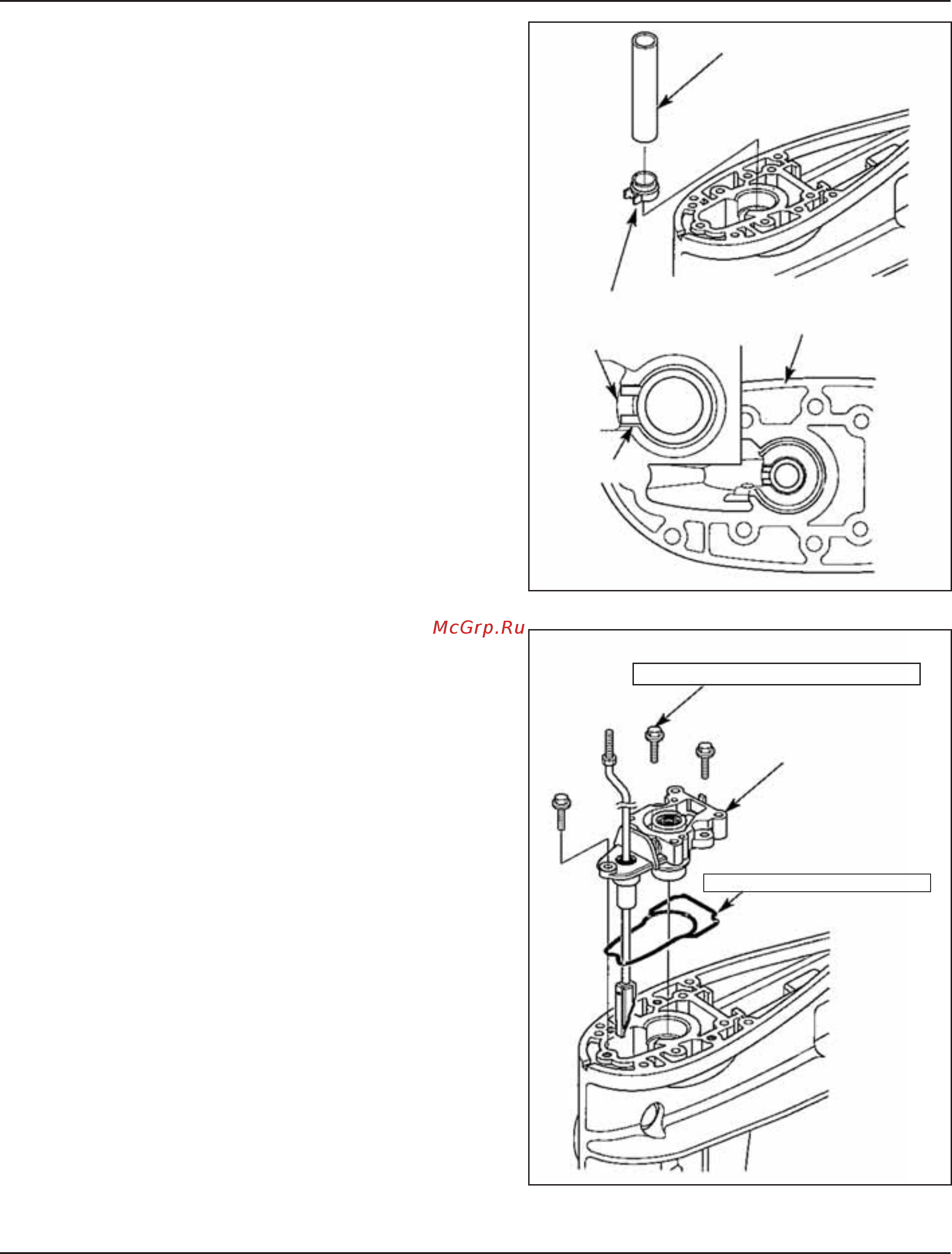

7) Совместите выступ обжимного кольца с канавкой в

картере механизма реверса, как показано на рисунке, и

вставьте обжимное кольцо.

8) Вставьте масляную трубку.

9) Смажьте новое уплотнительное кольцо морской смазкой

и вставьте его в корпус водяного насоса.

10) Установите водяной насос в сборе на картер механизма

реверса так, чтобы опорная поверхность толкателя на

штоке переключателя была обращена в сторону гребного

винта, как показано на рисунке, и затяните четыре флан-

цевых болта 6 x 20 мм.

МОМЕНТ ЗАТЯЖКИ:

12 Н·м (1,2 кгс·м, 9 фунт-сила·фут)

11) Установите перечисленные ниже компоненты:

- коническую шестерню переднего хода

и трансмиссионный вал (стр. 4-18).

- водяной насос (стр. 4-16).

- корпус дейдвудного вала (стр. 4-8).

- гребной винт (стр. 4-2).

[1] МАСЛЯНАЯ ТРУБКА

[2] ОБЖИМНОЕ КОЛЬЦО

[3] КАНАВКА

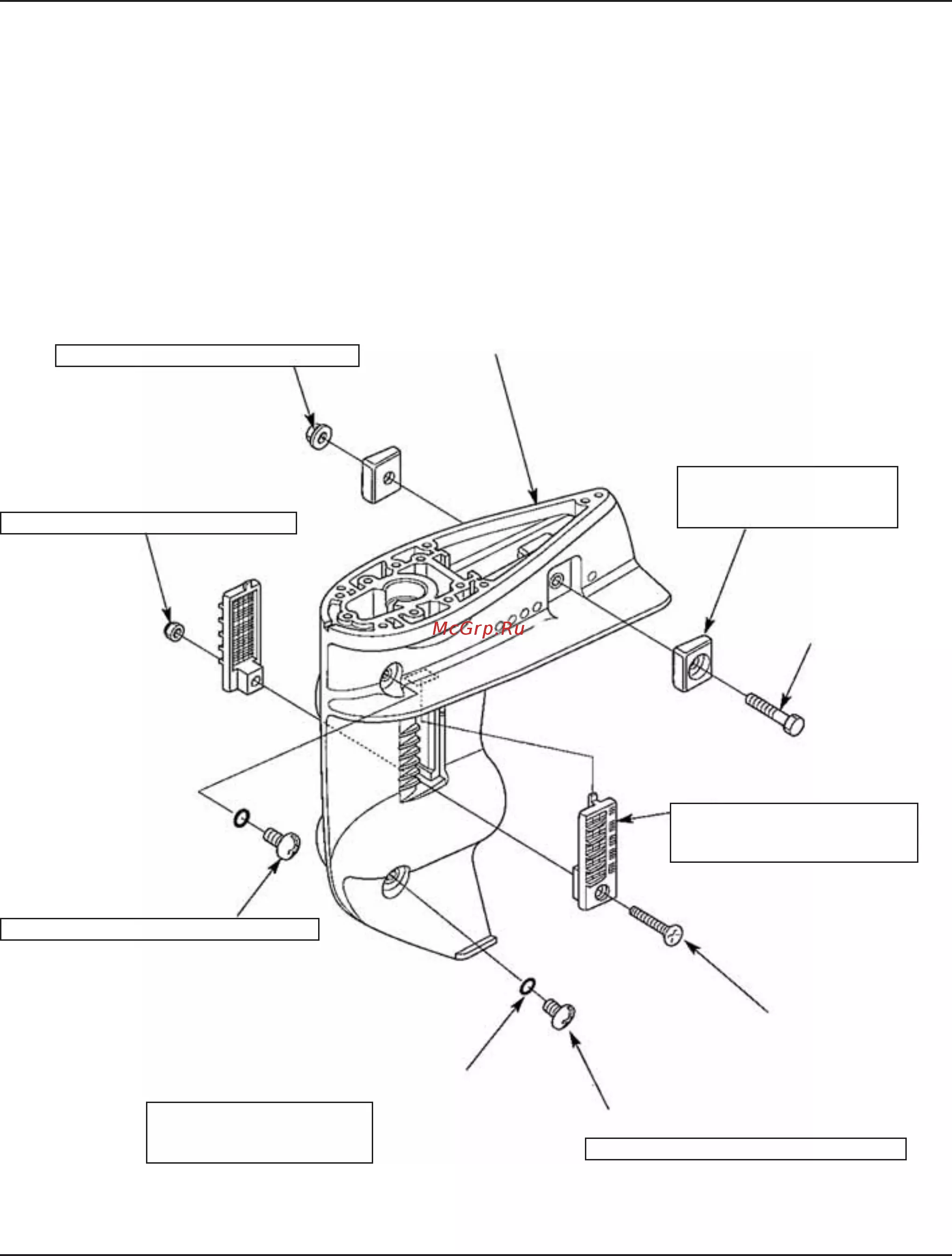

[4] КАРТЕР

МЕХАНИЗМА

РЕВЕРСА

[5] ВЫСТУПЫ

М6 x 20 (3 шт.)

12 Н·м (1,2 кгс·м, 9 фунт-сила·фут)

[1] КОРПУС

ВОДЯНОГО

НАСОСА

[2]

УПЛОТНИТЕЛЬНОЕ

КОЛЬЦО

Не использовать повторно
